Рольставня на одно окно, дверь или нишу чаще всего живёт без электричества — её поднимают рукой. Вопрос только в том, откуда и как: ленту тянут, стоя сбоку от окна, пружинное полотно берут за нижнюю планку и ведут вверх, рукоятку кардана крутят у стены на удобной высоте. Каждому способу нужны своё место в проёме и свой сценарий доступа. Ниже разбираем, как подобрать ручной привод под конкретное место установки — квартирное окно, дверь гаража, сантехническую нишу — и что подготовить к замеру, чтобы JRM собрал комплект, которым будет удобно пользоваться каждый день. Если же вы планируете сразу несколько рольставен на дом, логика меняется: тогда полезнее материал об управлении несколькими рольставнями.
Что общего у ручных приводов и где между ними разница
Любая рольставня устроена одинаково: полотно из ламелей наматывается на вал в коробе, направляющие ведут его по бокам, а привод вращает вал или помогает полотну подниматься. Ручные приводы различаются тем, куда приложено усилие. Лента передаёт тягу на вал через шкив и катушку, закреплённую в стене рядом с окном. Пружина внутри вала накапливает энергию, когда вы опускаете полотно, и отдаёт её при подъёме — вы только направляете движение. Кардан вращает вал через редуктор: рукоятка выходит сквозь стену, и полотно едет, пока вы крутите. Общее устройство показано в справочнике по конструкции рольставен. Для выбора же важнее другое: с какой стороны и на какой высоте окажется орган управления и легко ли до него дотянуться человеку, который будет пользоваться рольставней чаще остальных.
Ленточный привод: катушка у окна и чистый вид изнутри
Лента — привычный ручной вариант для оконной рольставни. Катушка-лентоукладчик с возвратной пружиной устанавливается в стену рядом с проёмом или накладным блоком на стену, от неё плоская лента уходит вверх к шкиву на валу в коробе. Вы стоите сбоку от окна, тянете ленту вниз — полотно поднимается; отпускаете — оно остаётся на месте. Такой узел уместен там, где стена рядом с окном свободна: не занята шкафом, плотной портьерой или высоким радиатором. Изнутри лента почти незаметна — тонкая полоска вместо рукоятки, что ценят в спальнях и гостиных.
Под ленту подбирают лёгкое полотно из роликовых пенозаполненных профилей семейства AR: с ним подъём остаётся лёгким, а лента работает спокойно долгие годы. Сторону установки катушки — справа или слева от окна — определяют до заказа: она закладывается в конструкцию короба. Подумайте, какой рукой удобнее тянуть и не окажется ли катушка за открытой створкой или дверцей мебели. Что входит в комплект такой рольставни, описано на странице рольставен с ленточным управлением.
Пружинный привод: подъём за нижнюю планку без узла на стене
У пружинного, или инерционного, привода вся механика скрыта внутри вала. Опускаете полотно за нижнюю планку — пружина скручивается; тянете вверх — она помогает, и полотно идёт легко, почти само. На стене при этом ничего нет: ни катушки, ни штанги. Снизу на концевой планке ставят ручку-скобу и замок, которым полотно фиксируют в закрытом положении.
Пружина удобна везде, где до низа полотна легко дотянуться: дверной проём, гараж с полотном до пола, витрина киоска, ниша под столешницей или мебельная рольставня. Подошли, отперли замок, подняли одним движением — проём открыт. Для окна с широким подоконником пружину выбирают реже: тянуться к нижней планке через подоконник неудобно, здесь выигрывает лента. Пружинный механизм подбирается под массу конкретного полотна и регулируется монтажником JRM при установке, чтобы полотно уверенно держалось в любом положении. Подробнее о конструкции — на странице рольставен с пружинным приводом.
Кардан: рукоятка для широкого или тяжёлого полотна
Кардан — редуктор на конце вала, от которого через шарнир вниз выходит штанга с рукояткой. Крутите рукоятку — полотно едет вверх или вниз. Передаточное число редуктора снижает усилие на руке, поэтому широкое или тяжёлое полотно поднимается спокойно, хотя и медленнее, чем лентой. Рукоятка бывает съёмной, откидной или стационарной; штанга выходит через стену рядом с проёмом на высоте, удобной для стоящего человека.
Для кардана планируйте место заранее: штанге нужен проход через короб и стену, а рукоятке — свободная полоса рядом с проёмом, где она не будет цепляться за мебель или шторы. Кардан выбирают для гаража и въездной группы без электричества, для широкого окна веранды или коттеджа, для витрины, которую открывают один раз утром и закрывают вечером. Если полотну нужен мотор, а на случай отключения света хочется иметь рукоятку, это отдельная комплектация — мотор с аварийным ручным приводом; о ней ниже. Готовые комплектации собраны на странице механических рольставен.
Масса полотна: считаем на примере одного окна
Удобство ручного подъёма определяет масса полотна, а её легко прикинуть заранее по карточкам профилей. Возьмём окно со световым проёмом 1200 × 1500 мм: с учётом захода в направляющие площадь полотна получается около 2,1 м². По текущим карточкам ALUTECH профиль AR/39(N) весит 2,46 кг/м², AR/45(N) — 2,67 кг/м². Значит, само полотно потянет примерно на 5–5,5 кг плюс концевая планка. Такое окно спокойно обслуживает лента.
Теперь гаражный проём 2500 × 2200 мм — около 5,5 м². С профилем AR/55(N) массой 3,6 кг/м² полотно приблизится к 20 кг: здесь удобны пружина при доступе к нижней планке или кардан, если хочется работать стоя у стены. Экструдированный AER44/S весит 6,27 кг/м², и то же самое окно 2,1 м² даёт уже около 13 кг — для него логичнее кардан, а при частом использовании мотор. Правило одно: площадь полотна умножаем на массу квадратного метра из карточки профиля. Актуальные цифры собраны в разделе профили рольставен, а инженер JRM на замере уточняет расчёт с учётом направляющих, короба и ветровой нагрузки для вашего фасада.
Место установки решает: комната, гараж, санузел
Квартирное окно с подоконником. Лента сбоку от окна — базовый вариант; если окно широкое, а профиль плотнее, ставят кардан с откидной рукояткой. Заранее посмотрите, что стоит у стены: катушке ленты нужна свободная стена, кардану — полоса для штанги. При встроенном монтаже узел управления можно спрятать в откосе, при накладном он выходит на стену — разница показана на странице наружных и внутренних рольставен.
Гараж и хозблок. Полотно до пола — прямой повод для пружины: одно движение, и проём открыт. Широкий проём или желание не нагибаться — кардан у стены. Розетка не нужна ни в одном из вариантов, что удобно для дачи и отдельно стоящего гаража.

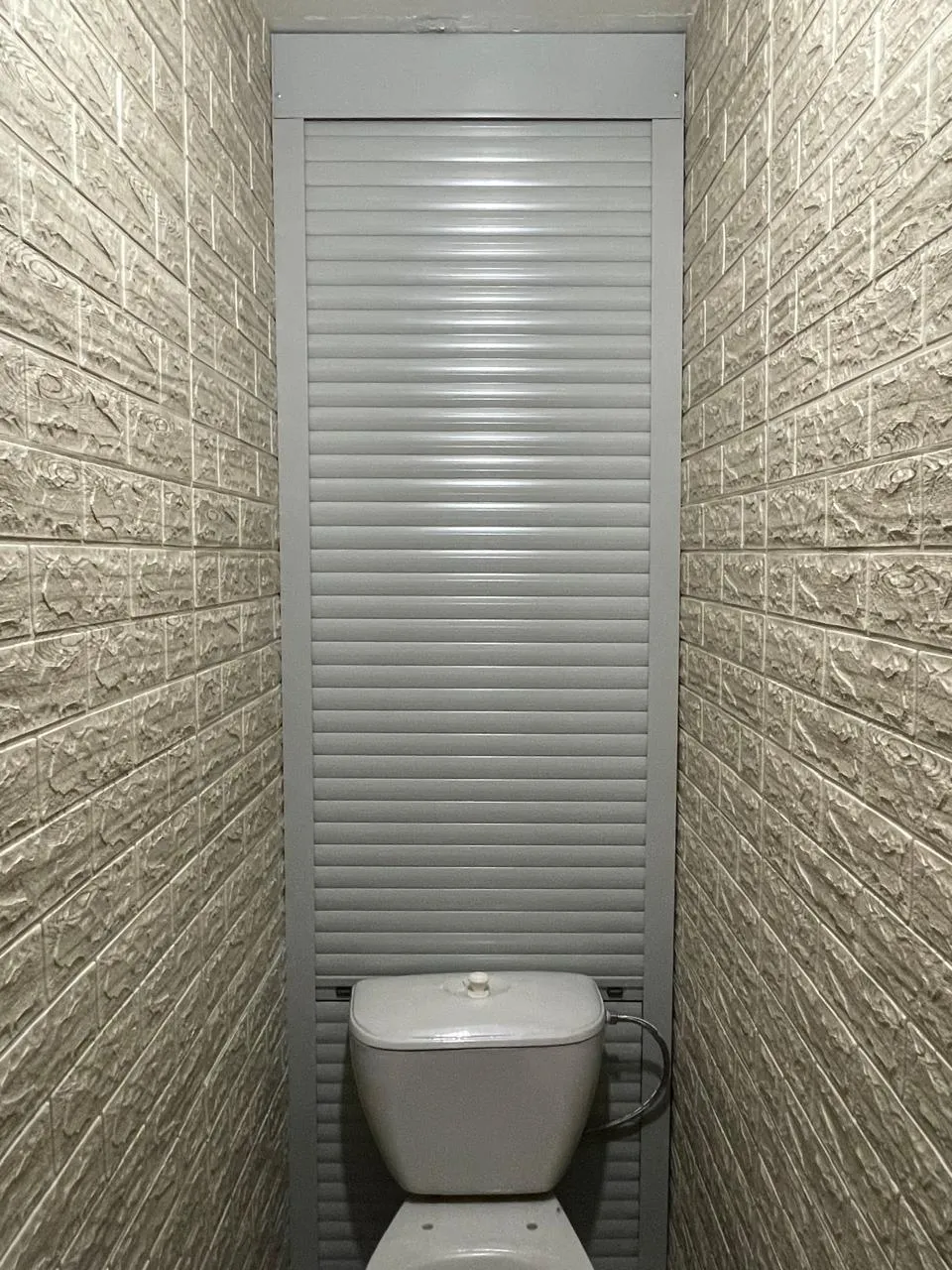

Сантехническая ниша и мебель. Здесь полотно лёгкое — из компактных профилей AR/377(N) или AR/39(N), а места у унитаза или раковины мало. Пружина или шнур не занимают стену и не мешают открывать дверь. Как такие рольставни встают в нишу, смотрите на странице сантехнических рольставен.
Когда одному окну всё же удобнее мотор
Ручной привод хорош, когда рольставню трогают один-два раза в день и до узла легко дотянуться. Если окно стоит за диваном или широким подоконником, если полотно тяжёлое или его открывают много раз за день, комфортнее трубчатый мотор в валу с клавишей на стене. Он не меняет внешнего вида полотна: короб и направляющие те же, а орган управления — обычный выключатель или пульт. Сравнение обоих подходов собрано в материале электропривод или ручное управление.
Для гаража с единственным въездом выбирают мотор с аварийным ручным приводом: рукоятка входит в комплектацию конкретной модели двигателя, и при отключении света полотно поднимают ею. Как это работает на практике, рассказано в статье об аварийной разблокировке рольставен. Подбор мотора по массе полотна, валу и намотке с сверкой по паспортной таблице привода — задача инженера, ориентиры даёт справочник по подбору привода.
Что подготовить к замеру и как JRM собирает комплект
Чтобы инженер сразу предложил удобный вариант, к замеру полезно определиться с несколькими вещами.
- Кто будет пользоваться рольставней чаще всех: рост, привычная рука, нужно ли детям или пожилым дотягиваться до узла.
- Что стоит у стены рядом с проёмом сейчас и что появится после ремонта: мебель, портьеры, радиатор, розетки.
- Сторона управления — справа или слева от окна; для гаража — с какой стороны вы подходите к проёму.
- Наружный или внутренний монтаж, накладной или встроенный: от этого зависит, спрятан узел в откосе или выходит на стену.
- Есть ли рядом электричество — на случай, если по массе полотна инженер посоветует мотор.
На замере инженер JRM снимает размеры проёма, проверяет место под катушку ленты или выход штанги кардана, предлагает профиль и цвет и фиксирует комплектацию в договоре вместе с ценой. Как проходит выезд, описано на странице замера, а предварительно сопоставить варианты можно в калькуляторе рольставен.
Ручной привод — не компромисс, а точный выбор под место. Лента для окна со свободной стеной, пружина для полотна до пола, кардан для широкого проёма без розетки — и рольставня годами открывается одним привычным движением.
