Профиль ламели — основа рольставни: он определяет прочность, вес, предельную ширину проёма и цену изделия. Разберём физику разницы между ролл-формовкой и экструзией, научимся читать маркировку и подбирать серию под конкретную задачу.
- Ролл-формованные
- Экструдированные
- Утеплённые
Что такое профиль и почему он решает всё
Профиль — это одна горизонтальная ламель, из десятков которых набирается полотно рольставни. Ламели соединены подвижными замками-крючками, поэтому полотно гибкое по вертикали и наматывается на вал, но жёсткое по горизонтали — каждая ламель работает как маленькая балка, опёртая концами на направляющие шины.
Отсюда главный инженерный смысл: чем шире проём, тем длиннее «балка» и тем больше она прогибается под ветром или при попытке продавить полотно. Прогиб балки растёт пропорционально четвёртой степени пролёта, поэтому ламель, которой за глаза хватает на окно шириной 1,2 м, на проёме 3 м уже не работает — её просто выдавит из шин. Жёсткость ламели определяется её сечением: высотой, толщиной стенки и наличием рёбер. Именно эти три параметра и различают серии профилей.
Все уличные профили делают из алюминия: он лёгкий (плотность втрое меньше стали), не ржавеет и держит порошковое покрытие десятилетиями. Сталь применяют редко — в специальных взломостойких системах, где вес вторичен. Дальше речь про алюминиевые серии, которые закрывают практически все бытовые и коммерческие задачи.
Два способа производства и как читать маркировку
Ролл-формовка: тонкая лента плюс пена

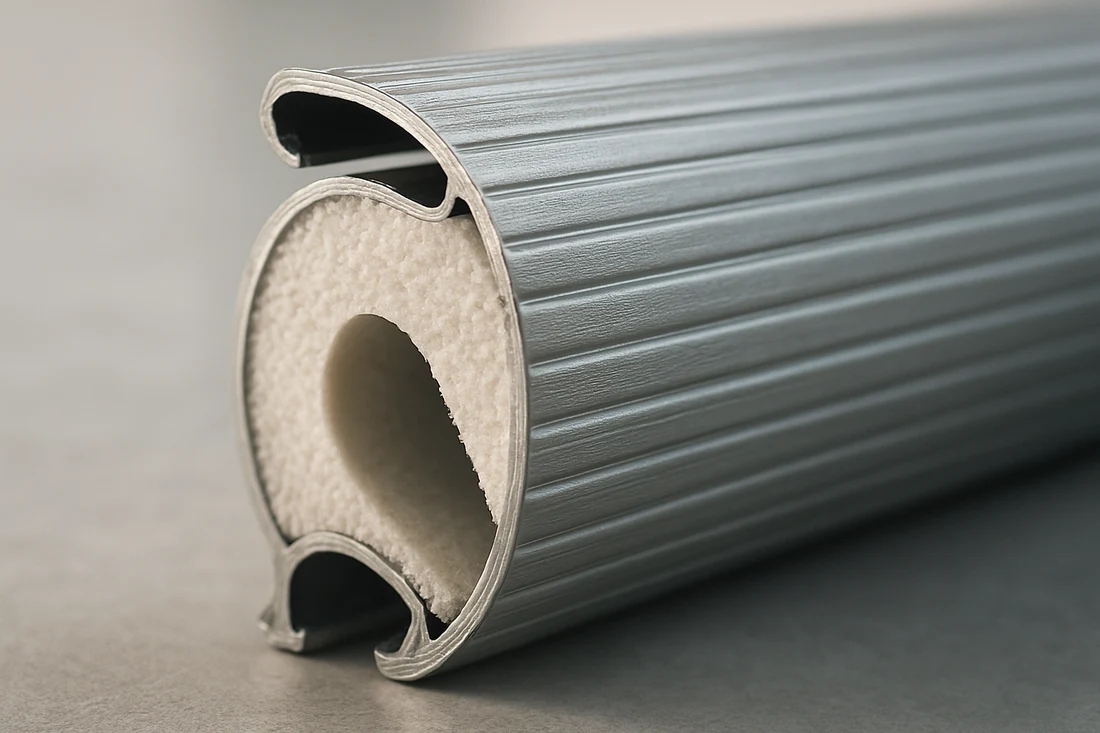

Ролл-формованную ламель прокатывают из алюминиевой ленты толщиной примерно 0,3-0,45 мм через серию роликов, которые постепенно сгибают ленту в замкнутый контур. Полость заполняют вспененным полиуретаном плотностью порядка 60-100 кг/м³. Пена не несёт нагрузку сама по себе — её задача стабилизировать тонкие стенки (не давать им сминаться и «хлопать»), гасить вибрации и шум дождя, плюс она добавляет теплоизоляцию. Получается лёгкая ламель: 2,5-4,5 кг на квадратный метр полотна.
Экструзия: монолитное сечение
Экструдированную ламель выдавливают из разогретого алюминиевого сплава через фильеру — стальную матрицу с прорезью нужной формы. Стенка получается 1,0-1,5 мм, в усиленных зонах больше, плюс внутренние рёбра жёсткости. Момент инерции такого сечения в разы выше, чем у ролл-формованного той же высоты: жёсткость растёт с кубом толщины стенки, и миллиметровая стенка против 0,3-миллиметровой даёт разницу на порядок. Поэтому экструдированные ламели держат широкие проёмы, удары и попытки отжать полотно, но и весят 6-10 кг/м².
Утеплённая экструзия
Третий вариант — экструдированный профиль с пенозаполнением: жёсткость монолита плюс теплоизоляция пены. Такие серии ставят на отапливаемые гаражи и мастерские, где важно сократить теплопотери через полотно и убрать конденсат.
Как читать маркировку: AR/39, AER/44, AG/77
У большинства профильных систем логика обозначений общая. Первая буква A — алюминий. Дальше технология: R — ролл-формованный (roll-formed), E — экструдированный (extruded), сочетания вроде AER читаются как «алюминиевый экструдированный роллетный». Буква G обычно указывает на усиленные воротные или решёточные серии, приставка N — на утеплённое исполнение. Число — высота ламели в миллиметрах: AR/39 — ролл-формованная ламель высотой 39 мм, AER/44 — экструдированная 44 мм. Суффиксы вроде S означают усиленное (security) исполнение, ECO — облегчённую версию. Зная этот код, вы по одному названию серии понимаете класс профиля и его примерное назначение.
Перфорированные и решёточные ламели
Отдельная ветка — профили для торговли. Перфорированная ламель — это обычный сплошной профиль с рядами мелких отверстий: витрина после закрытия остаётся частично просматриваемой, а вентиляция помещения не перекрывается полностью. Решёточный (экструдированный) профиль — это жёсткие горизонтальные планки, соединённые прозрачными ПВХ-вставками или кольцами: обзор витрины почти полный, при этом прочность остаётся на уровне экструзии. Решётки ставят на витрины внутри торговых центров, где нужна именно преграда, а не глухая стена. Платой за обзор является сниженная тепло- и шумоизоляция — для жилых окон эти ламели не используют.
Серии профилей: вес, предельная ширина и площадь
| Тип | Высота ламели | Вес полотна | Макс. ширина проёма | Макс. площадь | Назначение | |
|---|---|---|---|---|---|---|
| AR-37 | Ролл-формованный, ПУ-пена | 37 мм | ~4,0 кг/м² | до 2,2 м | до 4,5 м² | Окна квартир и дач |
| AR-45 | Ролл-формованный, ПУ-пена | 45 мм | ~4,5 кг/м² | до 2,7 м | до 6 м² | Окна, двери, балконы |
| AR-55 ECO | Ролл-формованный, ПУ-пена | 55 мм | ~5,1 кг/м² | до 3,2 м | до 8 м² | Широкие окна, проёмы |
| AER 44S | Экструдированный | 44 мм | ~7,5 кг/м² | до 1,8 м | до 4 м² | Антивандальные на окна |
| AEG-56 | Экструдированный | 56 мм | ~7,6 кг/м² | до 3,5 м | до 9 м² | Витрины, входные группы |
| AG-77 | Экструдированный усиленный | 77 мм | ~10,2 кг/м² | до 5,0 м | до 16 м² | Гаражи, рольворота |
| AEG-84 | Экструдированный усиленный | 84 мм | ~9,4 кг/м² | до 5,5 м | до 18 м² | Широкие промышленные проёмы |
| NAER-55 | Экструдированный утеплённый | 55 мм | ~9,0 кг/м² | до 2,4 м | до 6 м² | Тёплые проёмы, окна |
| NAEG-84 | Экструдированный утеплённый | 84 мм | ~8 кг/м² | до 4,5 м | до 14 м² | Отапливаемые гаражи |
Значения ориентировочные и зависят от конкретной профильной системы, ветрового района и способа монтажа: для открытых фасадов и верхних этажей предельную ширину уменьшают. Решётчатые и антивандальные исполнения дают повышенную стойкость к взлому, утеплённые серии — теплоизоляцию до R около 0,5 м²·К/Вт и снижение шума до 18 дБ. Точный предел для вашего проёма считает инженер по таблицам производителя профиля.
Какой профиль под какую задачу
Подбор профиля — это всегда баланс трёх параметров: размер проёма, требуемая защита и бюджет. Ниже — типовые связки «задача — класс профиля», которые покрывают большинство случаев.
- Окно квартиры или дачи до 2-2,5 м шириной, задача — затемнение, тепло и базовая защита: ролл-формованный AR-37 или AR-45. Лёгкое полотно, недорогой привод, тихий ход.
- Широкое окно, балконный блок, проём до 3 м: AR-55 ECO — та же ролл-формовка, но более высокая и жёсткая ламель.
- Витрина или входная группа магазина: экструдированный AEG-56 либо решёточный профиль, если нужен обзор товара после закрытия. Интенсивная эксплуатация — каждый день два цикла минимум.
- Гараж, рольворота до 5 м: AG-77 или AEG-84 — крупная экструдированная ламель, рассчитанная на площадь до 16-18 м².
- Антивандальная задача (первый этаж, ларёк, отдельно стоящий павильон): экструзия обязательна — AER 44S на окна, AEG-56/AEG-84 на крупные проёмы, плюс усиленные направляющие и ригели.
- Отапливаемый гараж-мастерская: утеплённые NAER-55 или NAEG-84, чтобы сократить теплопотери и уйти от конденсата на полотне.
Частая ошибка — выбирать профиль только по цене за квадратный метр. Слабая ламель на широком проёме провиснет и начнёт выходить из шин на ветру, а избыточная экструзия на маленьком окне — это переплата за прочность, которая никогда не понадобится. Разбор типовых ошибок выбора — в разделе «Ошибки», подбор под ваш проём — на бесплатном замере.
Примеры профилей из ассортимента
Ниже — профили, с которыми мы работаем, с ключевыми параметрами. Финальный подбор делает замерщик: он учитывает ширину и высоту проёма, этаж, ветровую нагрузку, режим эксплуатации и требования к защите.
AEG-5656 мм
Экструдированный алюминиевый профиль 56 мм со встроенными перфорированными элементами для частичной видимости и вентиляции.

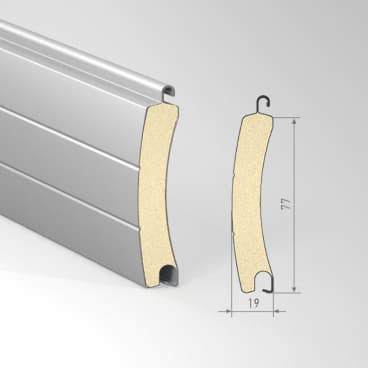

AG-7777 мм
Цельный экструдированный алюминиевый профиль без перфорации — максимальная жёсткость и защита от взлома в средней категории.
AEG-8484 мм
Крупный экструдированный профиль 84 мм с перфорацией — выдерживает воздействие на витрины крупных торговых объектов.
NAEG-8484 мм
Утеплённый крупноформатный профиль для больших проёмов в жилых и коммерческих помещениях.
NAER-5555 мм
Утеплённый профиль 55 мм с ППУ — оптимальный выбор для частных домов: теплоизоляция R≈0,5 м²·К/Вт.
Как профиль влияет на стоимость
Профиль — второй по весу фактор цены после размеров проёма. Ролл-формованные серии — базовый уровень; экструзия дороже из-за большего расхода металла (стенка толще в 3-4 раза) и более тяжёлой фурнитуры: под тяжёлое полотно нужен вал большего диаметра, мощнее привод и крупнее короб. Утеплённые серии — самые дорогие. Конкретные диапазоны и примеры расчётов — на странице стоимости рольставен, быстрый предварительный расчёт — в калькуляторе.
Примеры с разными профилями
Частые вопросы
Чем экструдированный профиль отличается от ролл-формованного?
Технологией и жёсткостью. Ролл-формованный прокатан из ленты 0,3-0,45 мм и заполнен пеной — он лёгкий и недорогой. Экструдированный выдавлен монолитом со стенкой 1,0-1,5 мм — его момент инерции в разы выше, поэтому он держит широкие проёмы и попытки взлома, но весит и стоит заметно больше. Для обычного окна достаточно ролл-формовки, для витрин, гаражей и антивандальных задач нужна экструзия.
Какой профиль выбрать для окна квартиры?
Для стандартного окна до 2-2,5 м шириной — ролл-формованный AR-37 или AR-45: нагрузки на оконном размере небольшие, а лёгкое полотно означает недорогой привод и тихий ход. На широкие окна до 3,2 м берут AR-55 ECO с более высокой ламелью.
Что означает маркировка AR/39 или AER/44?
Буквы кодируют материал и технологию, число — высоту ламели в мм. A — алюминий, R — ролл-формованный, E — экструдированный, N — утеплённый, суффикс S — усиленное исполнение. AR/39 — ролл-формованная ламель 39 мм, AER/44 — экструдированная 44 мм. У большинства систем логика именно такая, детали уточняются в каталоге производителя профиля.
Какая максимальная ширина проёма для рольставен?
Зависит от серии: ролл-формованные держат примерно до 2,2-3,2 м, экструдированные воротные (AG-77, AEG-84) — до 5-5,5 м при площади до 16-18 м². На открытых фасадах и верхних этажах пределы уменьшают из-за ветровой нагрузки. Проёмы шире закрывают секционными или промышленными воротами.
Сколько весит полотно рольставни?
От 4,0 кг/м² у лёгкого AR-37 до 9,4 кг/м² у воротного AEG-84. Вес считается просто: площадь полотна умножить на удельный вес профиля. Например, окно 1,5 на 1,8 м из AR-45 — около 12 кг, гаражный проём 3 на 2,5 м из AG-77 — около 77 кг. От веса зависят диаметр вала и мощность привода.
Зачем в ламелях пенополиуретан?
Пена стабилизирует тонкие стенки ролл-формованной ламели, не давая им сминаться и дребезжать, гасит шум дождя и вибрации, добавляет теплоизоляцию. Несущей функции у неё нет — прочность определяет алюминиевая оболочка. В экструдированных профилях пена нужна только в утеплённых сериях.
Что такое перфорированные и решёточные ламели?
Профили для торговли. Перфорированные — сплошные ламели с рядами отверстий: витрина частично просматривается, вентиляция не перекрыта. Решёточные — жёсткие экструдированные планки с прозрачными ПВХ-вставками, обзор почти полный при прочности экструзии. Тепло- и шумоизоляция у обоих ниже, для жилых окон их не применяют.
Выдерживают ли профили мороз и жару?
Сам алюминий и порошковое покрытие работают во всём московском диапазоне температур с большим запасом. Ограничения задают пластиковые детали: уплотнители, заглушки и ПВХ-вставки дубеют на сильном морозе, поэтому рабочий диапазон систем обычно заявляется примерно от −40 до +70 °C. На практике зимой важнее не температура, а наледь — примёрзшее полотно нельзя срывать приводом.
Когда нужен утеплённый профиль?
Когда за рольставней отапливаемое помещение: гараж-мастерская, тёплый склад, цех. Утеплённая экструзия (NAER, NAEG) сокращает теплопотери через полотно и убирает конденсат. Для холодного гаража или окна квартиры (где тепло держит стеклопакет) утеплённый профиль обычно избыточен.
Можно ли заменить повреждённые ламели без замены полотна?
Да, полотно набрано из отдельных ламелей: повреждённые один-два сегмента вынимают и ставят новые того же профиля и цвета. Поэтому при заказе имеет смысл выбирать распространённые профильные системы — к ним комплектующие доступны годами.
Профиль сильно влияет на цену рольставни?
Да, это второй фактор после размеров. Экструзия дороже ролл-формовки из-за расхода металла, плюс тяжёлое полотно тянет за собой более мощный привод, толстый вал и крупный короб. Конкретные диапазоны — на странице стоимости, прикидка — в калькуляторе.
Справочные документы
Национальный стандарт на роллетные ставни и роллетные ворота: терминология, конструкция, методы испытаний. Справочный источник; соответствие конкретного изделия подтверждается документами на профиль и комплектующие.
Полезные материалы
Профили рольставен делятся на два технологических класса — ролл-формованные и экструдированные, плюс утеплённая экструзия как отдельная ветка. Разница между ними не маркетинговая, а физическая: способ производства задаёт толщину стенки, а толщина стенки — жёсткость ламели и, как следствие, предельную ширину проёма, стойкость к взлому, вес полотна и требования к приводу. Понимание этой цепочки позволяет выбрать профиль осознанно, а не по принципу «дороже — значит лучше».
Ролл-формовка — это холодная прокатка алюминиевой ленты через последовательность роликовых клетей. Лента толщиной 0,3-0,45 мм за десяток проходов сгибается в замкнутый контур с замками-крючками по краям, после чего полость заполняется вспененным полиуретаном. Технология быстрая и экономная по металлу, поэтому ролл-формованные серии — самые доступные. Их стихия — окна и проёмы до 2,5-3 м, где нагрузки невелики, а лёгкость полотна (2,5-4,5 кг/м²) означает компактный короб и недорогой привод.
Экструзия устроена иначе: алюминиевый сплав разогревают примерно до 450-500 °C и продавливают мощным прессом через фильеру — матрицу с прорезью в форме будущего сечения. На выходе получается монолитная ламель со стенкой 1,0-1,5 мм и внутренними рёбрами, которую затем режут в размер и красят. Расход металла в 3-4 раза больше, отсюда и цена. Зато сечение можно сделать сколь угодно сложным: рёбра, утолщения в зонах замков, посадочные места под уплотнители.
Ключевое слово в сравнении — момент инерции сечения. Это геометрическая характеристика, которая показывает, насколько сечение сопротивляется изгибу: грубо говоря, чем дальше материал разнесён от центральной оси и чем толще стенки, тем выше жёсткость. У экструдированной ламели высотой 56 мм момент инерции на порядок больше, чем у ролл-формованной 55 мм, хотя внешне они похожи. Именно поэтому экструзия держит проёмы до 5-5,5 м и удары, а ролл-формовка на тех же размерах прогнётся и выйдет из направляющих.
Пенополиуретан внутри ролл-формованной ламели часто принимают за утеплитель, но его первая задача — конструкционная. Тонкостенная оболочка без заполнения работает как пустая жестяная банка: легко сминается точечной нагрузкой и гремит на ветру. Пена плотностью 60-100 кг/м³ подпирает стенки изнутри, распределяет точечные нагрузки, гасит вибрации — и заодно даёт полотну теплосопротивление и снижение шума с улицы на 10-18 дБ в зависимости от серии и качества примыканий.
Вес полотна — производная характеристика, которую полезно уметь считать самому: площадь проёма умножается на удельный вес профиля из таблицы серии. Окно 1,5 на 1,5 м из AR-37 — это всего 6 кг, которые легко поднимает ленточный привод. Гаражный проём 3 на 2,5 м из AG-77 — уже 73 кг: тут нужен октагональный вал 70 мм и электропривод с моментом от 50 Н·м. Ошибка в подборе пары «профиль — привод» означает перегруженный мотор и его ранний выход из строя.
Предельная ширина и площадь в таблицах производителей — не рекламные, а расчётные цифры, за которыми стоит допустимый прогиб ламели под нормативной ветровой нагрузкой. Для Москвы и области (I ветровой район) типовые пределы выглядят так: AR-37 — до 2,2 м ширины, AR-55 — до 3,2 м, AG-77 — до 5 м. На открытых фасадах, у воды и выше 9-го этажа давление ветра растёт, и инженер уменьшает допустимую ширину либо переводит заказ на более жёсткую серию.
Маркировка серий читается как код: буквы — материал и технология, число — высота ламели в миллиметрах. Высота ламели сама по себе тоже информативна: у ролл-формованных она обычно 37-55 мм, у экструдированных 44-84 мм и больше. Крупная ламель жёстче и быстрее набирает полотно по высоте (меньше витков на валу — компактнее короб), но хуже огибает малые радиусы, поэтому под неё нужен вал большего диаметра. Это одна из причин, почему воротные серии комплектуются валами 70 мм против стандартных 60.
Антивандальное исполнение — это не только профиль. Экструдированная ламель — необходимое, но не достаточное условие: к ней добавляют усиленные направляющие с увеличенной глубиной захода полотна, противоподъёмные ригели на валу и при необходимости замки в концевом профиле. Система работает целиком: жёсткое полотно бессмысленно, если его можно выдернуть из мелких шин. Подробно эта связка разобрана на странице антивандальных рольставен.
Температурные пределы профилей определяются не алюминием — ему безразличны и −60, и +90 °C, — а полимерными элементами. Порошковое покрытие сохраняет эластичность и цвет во всём климатическом диапазоне средней полосы. Уплотнители из ЭПДМ-резины работают примерно от −45 °C, дешёвые ПВХ-вставки дубеют уже при −20. Пенополиуретан стабилен от −40 до +80 °C. Практический вывод: для уличных рольставен в Подмосковье стоит уточнять материал уплотнителей, а зимой не срывать приводом примёрзшее полотно.
Перфорированные и решёточные профили решают задачу, противоположную глухой защите: оставить витрину видимой после закрытия. Перфорация (ряды отверстий диаметром несколько миллиметров) пропускает 15-30 процентов света и сохраняет вентиляцию — это важно для помещений, где ночью продолжает работать климатическое оборудование. Решётка из экструдированных планок с прозрачными вставками даёт почти полный обзор и применяется в галереях торговых центров, где требование «просматриваемости» закрытых витрин нередко прописано в правилах аренды.
Совместимость с остальными узлами — то, о чём забывают при сравнении профилей по каталогу. Каждая серия рассчитана на свой диаметр намотки: высота ламели и её толщина определяют, какой рулон получится из полотна заданной высоты, а рулон — какой нужен короб (от 137 до 205 мм и больше) и вал (октагональ 40, 60 или 70 мм). Поэтому «просто заменить профиль на более прочный» в готовом изделии нельзя — пересчитывается вся связка, от короба до привода.
Если свести всё к короткому алгоритму: измерьте проём и прикиньте площадь; до 6-8 м² и без особых требований к защите — ролл-формовка (AR-37/45/55 по ширине); витрина, гараж, первый этаж с риском взлома — экструзия (AEG-56, AG-77, AEG-84); отапливаемое помещение — утеплённые серии. Дальше дело за инженером: на бесплатном замере по Москве и области он проверит ветровую нагрузку, способ монтажа и подтвердит серию либо предложит обоснованную альтернативу.
