Управление рольставнями

Управление рольставнями — это вся цепочка от усилия до вращения вала. Механические варианты (лента, шнур, кардан, пружинно-инерционный механизм) берут усилие у руки и различаются способом его передачи; электропривод заменяет руку трубчатым мотором, а надстройки — пульты, группы, датчики, умный дом — определяют, насколько удобно этим мотором командовать. Правильный выбор начинается не с «хочу пульт», а с трёх вопросов: вес полотна, наличие электричества, частота использования.

Ленточный привод — ветеран жанра, и у него до сих пор есть ниша. Лента истирается о ролик и за 3-5 лет активного использования требует замены, зато сама замена — десять минут работы и копеечная деталь. Шнуровой вариант отличается только формой тяги. Физический предел — около 15 кг полотна: дальше тянуть некомфортно, а износ ускоряется. Поэтому лента живёт на окнах до 2-2,5 м² и честно умирает на всём, что крупнее.

Кардан выигрывает у ленты за счёт червячного редуктора: передаточное число от 3:1 до 11:1 превращает лёгкое вращение рукоятки в уверенный подъём полотна до 35-40 кг. Скорость — обратная сторона: чем больше передаточное число, тем дольше крутить. На гаражных рольворотах кардан чаще выступает не основным приводом, а аварийным дублёром электромотора — той самой функцией аварийного открывания, о которой спрашивают при каждом отключении света.

Пружинно-инерционный механизм — самый незаметный из приводов: снаружи нет ни ленты, ни рукоятки, ни кабеля. Спиральная пружина внутри вала закручена на расчётное число оборотов и почти уравновешивает полотно — рука докладывает лишь пару килограммов. Расплата за элегантность: пружина устаёт. Через 5-7 лет или 7-10 тысяч циклов момент падает, полотно начинает «не доходить» вверх, и механизм подтягивают или меняют. Это нормальный расходник, как лента.

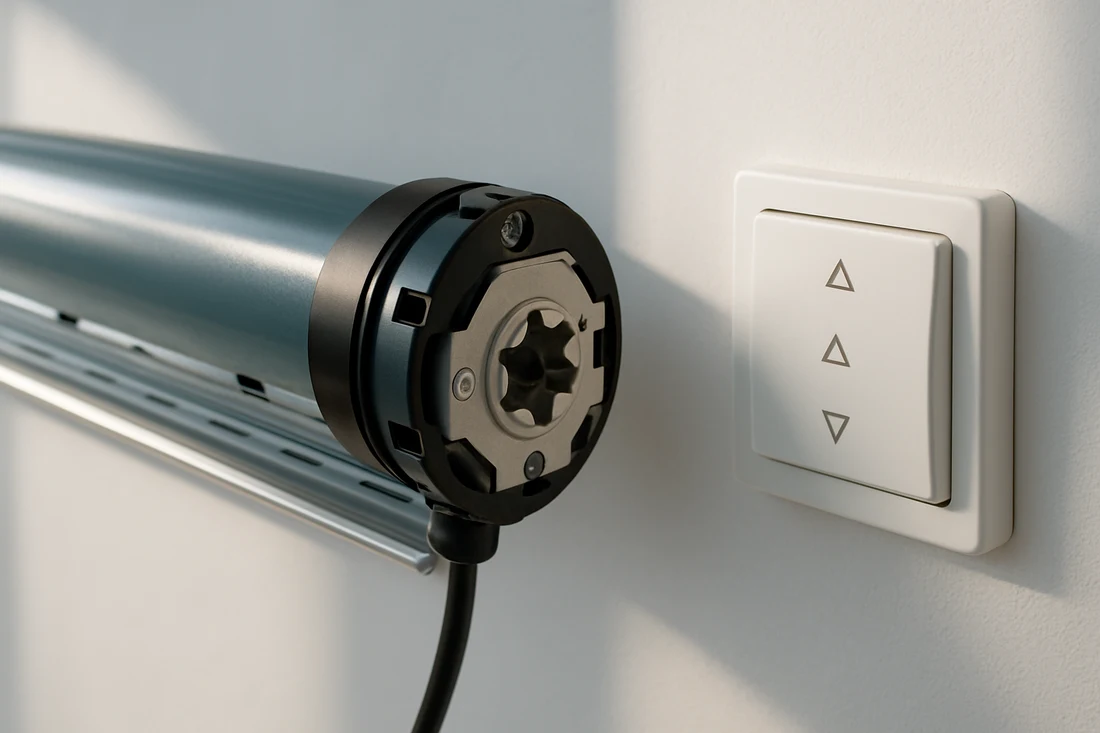

Трубчатый электропривод устроен как матрёшка: в цилиндре диаметром 35-60 мм друг за другом сидят асинхронный двигатель, планетарный редуктор, понижающий тысячи оборотов мотора до 12-17 оборотов вала в минуту, электромагнитный тормоз, который держит полотно в любой точке без расхода энергии, и блок концевых выключателей. Вся эта сборка вставляется внутрь октагонального вала: головка крепится к опоре на боковине короба, а вращение на вал передают пластиковый адаптер по форме октагона и ведущая шайба.

Концевики — мозг привода, и их тип стоит выбирать осознанно. Механические считают обороты двумя кольцами с упорами: дёшево, ремонтопригодно, но настройка ручная и со временем сбивается — полотно начинает бить в короб или не доходить до низа. Электронные хранят позиции в энкодере: не сбиваются, распознают препятствие (полотно легло на забытый на подоконнике предмет — мотор остановился и приотпустил), чувствуют примерзание, умеют промежуточные положения «проветривание» и несут встроенный радиоприёмник. Разница в цене на фоне изделия небольшая, разница в комфорте — заметная.

Подбор момента — главный расчёт страницы, и он прозрачен. Шаг первый: вес полотна = площадь × удельный вес профиля (у AR-37 это 4,0 кг/м², у AG-77 — 10,2 кг/м²). Шаг второй: момент = вес × радиус рулона на валу × запас 1,25-1,4. Радиус зависит от вала и толщины намотки, поэтому на практике пользуются таблицами производителей: для вала 60 мм мотор 10 Н·м держит примерно до 22 кг, 20 Н·м — до 45 кг, 30 Н·м — до 65 кг, 50 Н·м — до 110 кг. Запас — не перестраховка: он покрывает трение в шинах, густеющую к −20 °C смазку и естественное старение двигателя.

Привод, подобранный впритык, — типовая экономия с дорогими последствиями. Первые месяцы всё работает; зимой смазка густеет, трение растёт, мотор начинает выходить на термозащиту, полотно встаёт на полпути. Через год-два двигатель, постоянно работающий у предела, выгорает — а замена привода это разборка короба. Поэтому грамотный инженер на границе диапазона всегда шагает на ступень вверх по моменту, и эта ступень стоит дешевле будущего ремонта.

Групповое управление превращает десяток рольставен из обузы в систему. Радиоприводы сводятся в каналы многоканального пульта: отдельное окно, комната, этаж, весь дом — любая комбинация, один передатчик. Центральная клавиша или сценарий «уходим» закрывает всё одной командой. Важный проводной нюанс: два привода с механическими концевиками нельзя параллелить на одну клавишу напрямую — конденсаторные двигатели выжигают друг друга обратным напряжением, поэтому ставится реле группового управления, по одному на мотор.

Интеграция в умный дом идёт тремя маршрутами. Сухой контакт — универсальный язык: любой контроллер, умеющий замыкать реле, командует приводом «вверх/вниз/стоп»; так рольставни подключают к КНХ-системам и самодельной автоматике. Радио 433 МГц — массовый и недорогой стандарт, но эфир в городе замусорен; 868 МГц стабильнее и предпочтителен в многоэтажках. Wi-Fi-мосты и хабы переводят радиокоманды в приложение и голосовых помощников: расписания, геозоны (полотна закрываются, когда последний телефон семьи покинул район дома), связки с датчиками.

Датчики добавляют автономности. Датчик солнца держит прохладу: при заданной освещённости полотна опускаются, мебель и техника не греются, кондиционер расходует меньше. Таймер с имитацией присутствия — рабочий противоугонный приём: в отпуске рольставни ходят по расписанию со случайным сдвигом в десятки минут, и дом выглядит обитаемым. Датчик ветра для самих рольставен малоактуален — полотно в направляющих шинах штатно держит ветровую нагрузку, — это атрибут маркиз и других выносных конструкций.

Сценарий отключения света стоит продумать до заказа, а не после первой аварии на подстанции. Тормоз привода держит полотно в текущем положении — ничего не упадёт и не откроется само. Вопрос только в доступе: для окон квартиры пересидеть час без управления некритично; для гаража, где рольставня — единственный въезд, обязательно ручное дублирование (аварийный кардан через редуктор мотора), привод с аккумуляторным резервом или ИБП. Снаружи аварийное открывание запертого полотна штатно не предусмотрено — и это осознанное свойство защитной конструкции, а не недоработка.

Итог в одну строку для каждого случая: дача без сети — лента или кардан; квартира — электропривод с электронными концевиками и пультом; дом от пяти окон — радиоприводы с группами и центральной командой; гараж — мотор с аварийным карданом и запасом момента; коммерция с ежедневными циклами — привод с запасом 1,4 и защитой от перегрева. Точный подбор пары «вал — привод» под вес вашего полотна сделает инженер на бесплатном замере по Москве и области.
