Полотно весит 15–40 кг. Поднять его можно рукой через ленточный привод, а можно одной кнопкой со смартфона из аэропорта. Между этими крайностями — пять-шесть промежуточных решений, и под каждую задачу есть оптимальное. Тип привода влияет на удобство эксплуатации сильнее, чем профиль или цвет ламели, поэтому именно с управления стоит начинать думать о системе. Эта статья — подробный разбор именно механики и электроники управления: от тканевой ленты до шинных актуаторов KNX. Если же вы только определяетесь с конструкцией в целом, загляните в материал о том, как выбрать рольставни, а сюда возвращайтесь за деталями приводов.
Ручные приводы: лента, шнур, ворот
Инерционный (пружинно-инерционный) привод с тканевой лентой — базовое решение для оконных рольставен. Площадь полотна — до 2,2–2,5 м², масса — до 12–14 кг. Внутри короба установлен барабан с возвратной пружиной, лента наматывается на катушку, закреплённую в стене. Ресурс качественной пружины — около 15 000 циклов. Дёшево и без электричества. Шнуровой привод применяют реже — для лёгких полотен в узких проёмах, где лента физически не помещается. Воротковый (карданный) механизм — это редуктор с передаточным числом 1:3 или 1:4, который вращается съёмной рукояткой. Подходит для полотен до 9–12 м² и работает без электричества вообще. Это критично для гаражей и въездных групп на дачах, где розетки рядом может не быть. Ручные приводы хороши там, где открывание происходит редко и сила человека ещё справляется с массой. Как только полотно становится тяжелее или открывается чаще раза в день, рука превращается в проблему — и логика подбора уходит в сторону электропривода.
- Лента — окна жилых комнат, балконные блоки, лоджии до 2,5 м²
- Шнур — мансардные и узкие проёмы, лёгкие полотна
- Кардан (ворот) — гаражные ворота, витрины магазинов, крупные оконные группы
- Аварийный кардан в паре с электроприводом — обязателен при отсутствии резервного питания
Трубчатые электромоторы и расчёт момента
Трубчатый мотор устанавливается внутрь вала, на который наматывается полотно. Снаружи его не видно. Ключевые параметры — крутящий момент в ньютон-метрах и диаметр: 45 или 59 мм для бытовых секций, 92–120 мм для промышленных. Расчёт момента простой: масса полотна в кг умножается на радиус вала в метрах и на коэффициент запаса 1,3. Для типового оконного полотна 1,5 × 1,8 м из алюминиевого профиля 55 мм достаточно мотора 10 Нм. Для бронированных ламелей или полотна площадью свыше 6 м² нужны моторы 30–50 Нм с усиленным валом 70 мм. Известные производители — Somfy, Nice, AN-Motors, Era, Becker. Ресурс заводских приводов — 18 000–22 000 циклов при работе в штатном температурном диапазоне −20…+40 °C. Для Москвы и области критичен морозостойкий мотор. Дешёвые приводы теряют момент уже при −15 °C и могут не поднять обледеневшее полотно. При наружной установке применяют моторы с классом защиты не ниже IP44 и дополнительной обработкой контактов. Ошибка в выборе мотора на 5–10 Нм оборачивается перегревом привода и сокращением ресурса вдвое — поэтому расчёт делают на замере под конкретный проём.

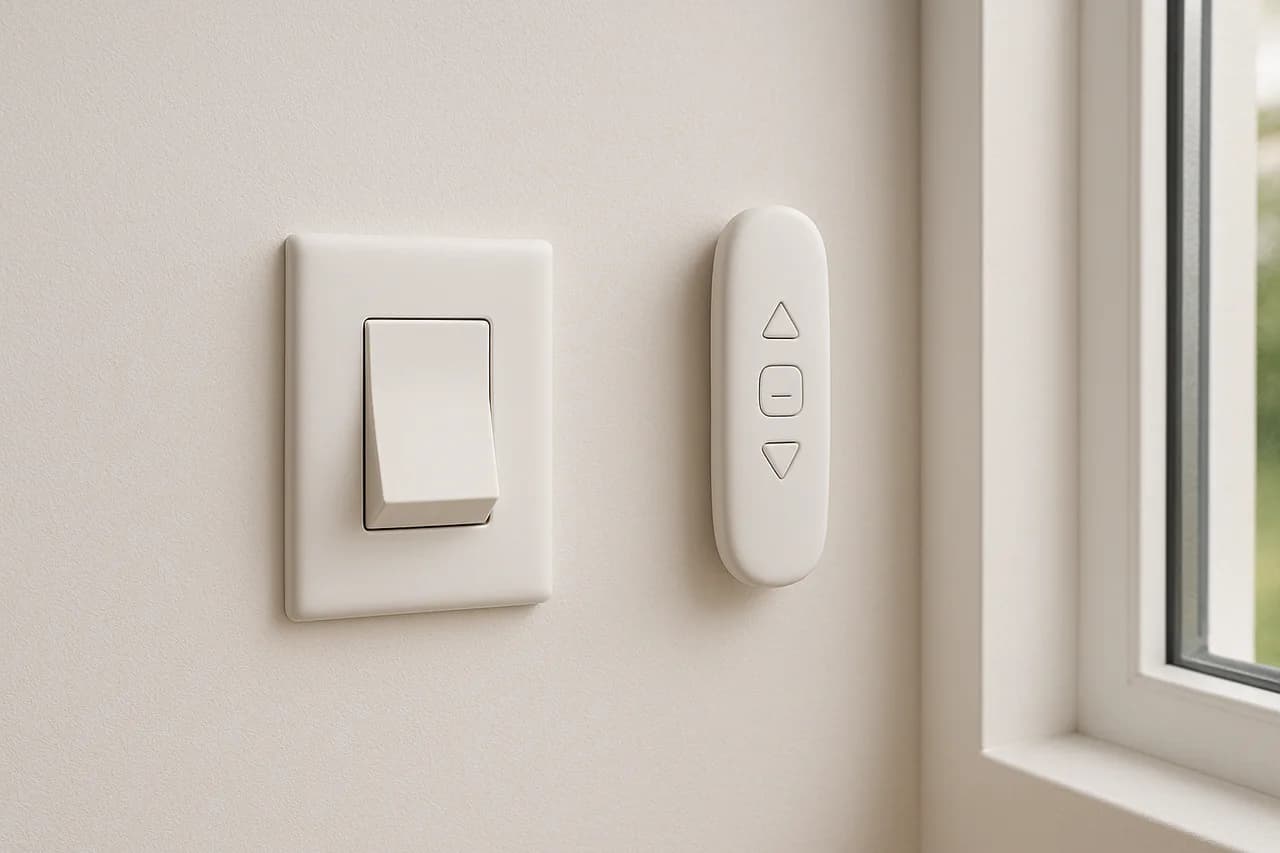

Локальное проводное управление: клавиши и ключ-выключатели
Самый прямой способ управлять электроприводом — двухклавишный выключатель с возвратом в нейтральное положение. Он коммутирует две фазные линии мотора, вверх и вниз, общий провод — N. Схема предельно надёжная и не зависит ни от радио, ни от интернета. Минус один. Требуется проложить 4-жильный кабель от каждого мотора к точке управления, а штробить готовые стены — это работа и пыль. Для коммерческих объектов используют ключ-выключатели с цилиндровым замком: они исключают несанкционированное открытие витрины посторонними, ключ остаётся у ответственного сотрудника. На промышленных воротах ставят кнопочные посты с грибовидной аварийной кнопкой STOP по EN 13241-1 — это требование к безопасности секционных и рулонных ворот. Проводное управление остаётся базой для складов, ПВЗ и магазинов, где надёжность важнее красивых сценариев, а заодно служит резервным контуром рядом с радио или шиной. Кабель проложили один раз — и он работает десятилетиями без замены батареек и обновлений прошивок.
Радиоуправление: частоты, протоколы, пульты
RF-пульты работают на двух основных частотах. 433,92 МГц — бюджетный сегмент: AN-Motors, Era, частично Nice. 868 МГц — Somfy RTS и io-homecontrol, Becker Centronic. Частота 868 МГц устойчивее к помехам от автосигнализаций и шлагбаумов, которые забивают 433 МГц во дворах. Дальность приёма выше — до 30–40 м через одну капитальную стену. Пульты бывают одно-, многоканальные на 5–16 каналов и групповые. На один канал можно «прописать» несколько моторов и управлять ими синхронно — удобно для лент рольставен на едином фасаде. Стационарные настенные передатчики работают от батарейки CR2430 со сроком службы 2–3 года. Радио — золотая середина между проводом и облаком: не нужно штробить стены, и при этом сценарии работают локально. Именно поэтому для московских квартир рациональный минимум — RF-моторы 868 МГц с возможностью подключить шлюз позже. Подробнее о том, как радио вписывается в общий выбор конструкции, написано в обзоре о том, как выбрать рольставни.
- Брелок 1–2 канала — для одной-двух рольставен в квартире
- Настенный передатчик 5–16 каналов — для коттеджа с фасадным остеклением
- Таймер с радиовыходом (Chronis, Centralis) — автоматическое поднятие и опускание по расписанию
- Датчики ветра и солнца — обязательны для маркиз и желательны для наружных рольставен
Интеграция с умным домом: KNX, Wi-Fi, Zigbee, Z-Wave
KNX — европейский промышленный стандарт автоматизации зданий, ISO/IEC 14543-3. Для рольставен применяют шинные актуаторы жалюзи и ставен: ABB JRA, Gira 2160 00, MDT JAL. Они управляют моторами 230 В с обратной связью по положению. Это выбор для коттеджей и офисов, где проект делается на этапе строительства. Топология шины — витая пара, питание 29 В DC. Wi-Fi-решения проще в монтаже и подходят для готового жилья. Somfy TaHoma, Nice Yubii, Tuya Smart, Sonoff — это шлюзы, которые принимают команды по Wi-Fi и транслируют их в RF-протокол мотора. Управление идёт через приложение, голосовые ассистенты «Алиса», Google Assistant, Alexa и сценарии. Zigbee и Z-Wave — mesh-протоколы с низким энергопотреблением. Для рольставен используют либо мотор со встроенным Zigbee-приёмником, либо реле-вставку Aqara или Sonoff ZBMINI в коробке у выключателя. Главное преимущество — автономность от интернета. Локальный хаб Home Assistant или Яндекс Хаб с Zigbee продолжает работать даже при отключении провайдера. Облако не нужно. Выбор протокола зависит от того, что уже стоит в доме, и от того, на каком этапе строительства вы находитесь.
Сценарии автоматизации, которые реально работают
Сценарии красиво выглядят в рекламе, но в быту приживается узкий набор. Вот те, что проверены практикой в Москве и области. Опускание всех фасадных рольставен в 22:30 и подъём в 7:30 по будням даёт экономию тепла зимой до 8–12% по фасаду. Автоматическое закрытие по датчику освещённости летом на южной стороне снижает нагрузку на кондиционер. Сценарий «Отъезд» имитирует присутствие через случайное открытие и закрытие в разное время. Привязка к датчику дождя и ветра защищает наружные маркизы и москитные сетки. И отдельно — аварийное поднятие всех ставен по сигналу пожарной сигнализации, это требование для эвакуационных путей. Для коммерции на первый план выходит другое. Интеграция с СКУД и охранной сигнализацией: рольставни витрины опускаются автоматически при постановке объекта на охрану и поднимаются утром по карте сотрудника. Никаких ручных операций. Сценарии работают надёжно только тогда, когда логика заложена в локальный хаб или контроллер, а не висит в облаке.
- Опускание фасада в 22:30 и подъём в 7:30 — экономия тепла до 8–12%
- Закрытие по датчику освещённости на южной стороне — меньше нагрузка на кондиционер
- Сценарий «Отъезд» — имитация присутствия случайными открытиями
- Датчик дождя и ветра — защита маркиз и москитных сеток
- Аварийное поднятие по пожарной сигнализации на путях эвакуации
Резервирование и безопасность электроприводов
Электропривод без резервирования — это риск остаться с заблокированной витриной при отключении электричества или поломке мотора. Решения выстраиваются по приоритету. Первое — аварийный карданный выход на валу, NHK Somfy или J4: ручка вставляется и полотно поднимается без тока. Второе — ИБП на 220 В для группы моторов. Третье — аккумулятор 24 В для специализированных приводов постоянного тока. Для объектов с требованиями по эвакуации — магазины, ПВЗ, кафе — дублирование обязательно. Либо механический разблокиратор, либо моторы с аварийной батареей. Это прямое требование ГОСТ Р 53306 и СП 1.13130 для путей эвакуации, и проверяющие органы за этим следят. Безопасность касается и монтажа. Наружные моторы должны иметь IP44 и обработанные контакты, иначе влага и обледенение убьют привод за пару сезонов. Аварийный кардан стоит закладывать в паре с любым электроприводом, который стоит на гараже или въездной группе — там, где резервного питания обычно нет вообще. Резерв — не опция, а часть проекта.
Подбор управления под объект и этап строительства
Базовая логика подбора простая. До 2,5 м² и одна-две ставни — лента. Гараж или витрина без частого использования — кардан. Всё, что чаще раза в день или выше 2,5 м², — электропривод. Уровень «умного» управления зависит от того, что уже есть в доме и на каком этапе вы находитесь. Главное правило — закладывайте управление на этапе проектирования, а не после установки. Переход с ленты на электропривод требует замены вала и часто короба, а штробить готовые стены под кабель 3×1,5 мм² — это лишние работы и пыль. Для квартир в Москве рациональный минимум — RF-моторы 868 МГц с возможностью подключения шлюза в будущем: ручной пульт сегодня и Smart Home через год-два без замены оборудования. Как привязать выбор привода к конструкции, утеплению короба и типу ламели, удобно смотреть вместе с общим разбором того, как выбрать рольставни. Расчёт под конкретный проём с учётом массы полотна и нужного момента стоит делать на замере. Запросите расчёт системы управления рольставнями под ваш объект с выездом замерщика по Москве и области.
- Новостройка под чистовую отделку — RF-моторы со шлюзом Wi-Fi (Somfy TaHoma, Nice Yubii)
- Коттедж в стройке с проектом автоматизации — KNX с актуаторами жалюзи
- Готовая квартира с экосистемой Яндекса — Zigbee-моторы или реле в подрозетник
- Магазин или склад — проводное управление с ключом плюс диспетчеризация по Modbus/RS-485
- Дача без стабильного интернета — RF-пульт и таймер, без облачных сервисов
