Комплектующие для ПВХ-завес — ленты, крепления, монтаж

Лента — главный элемент завесы

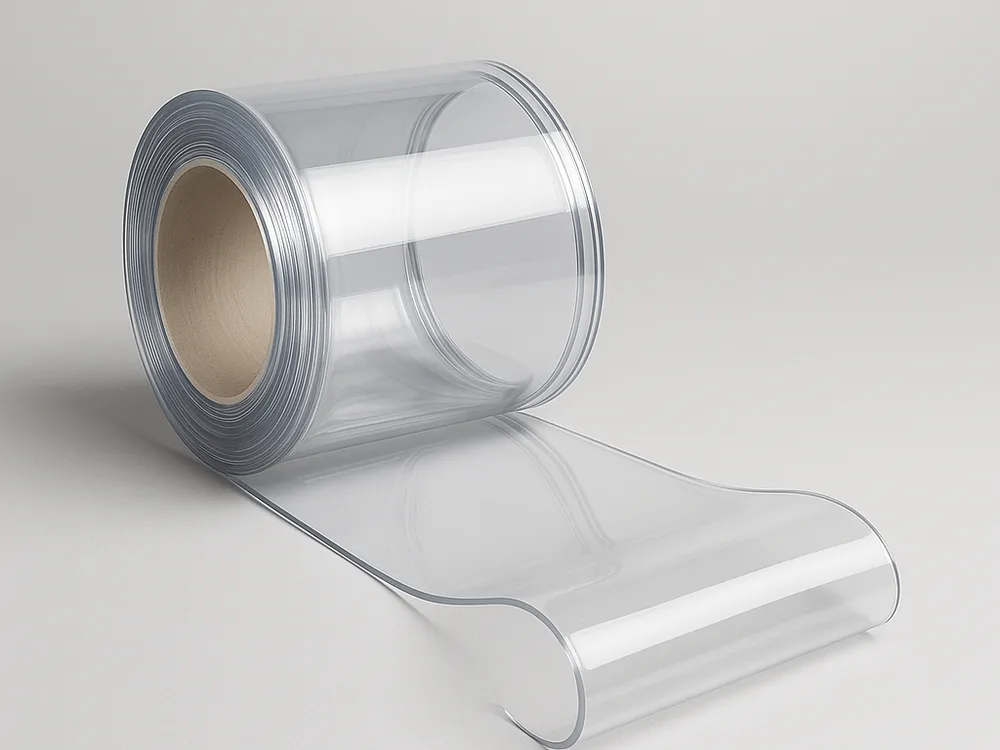

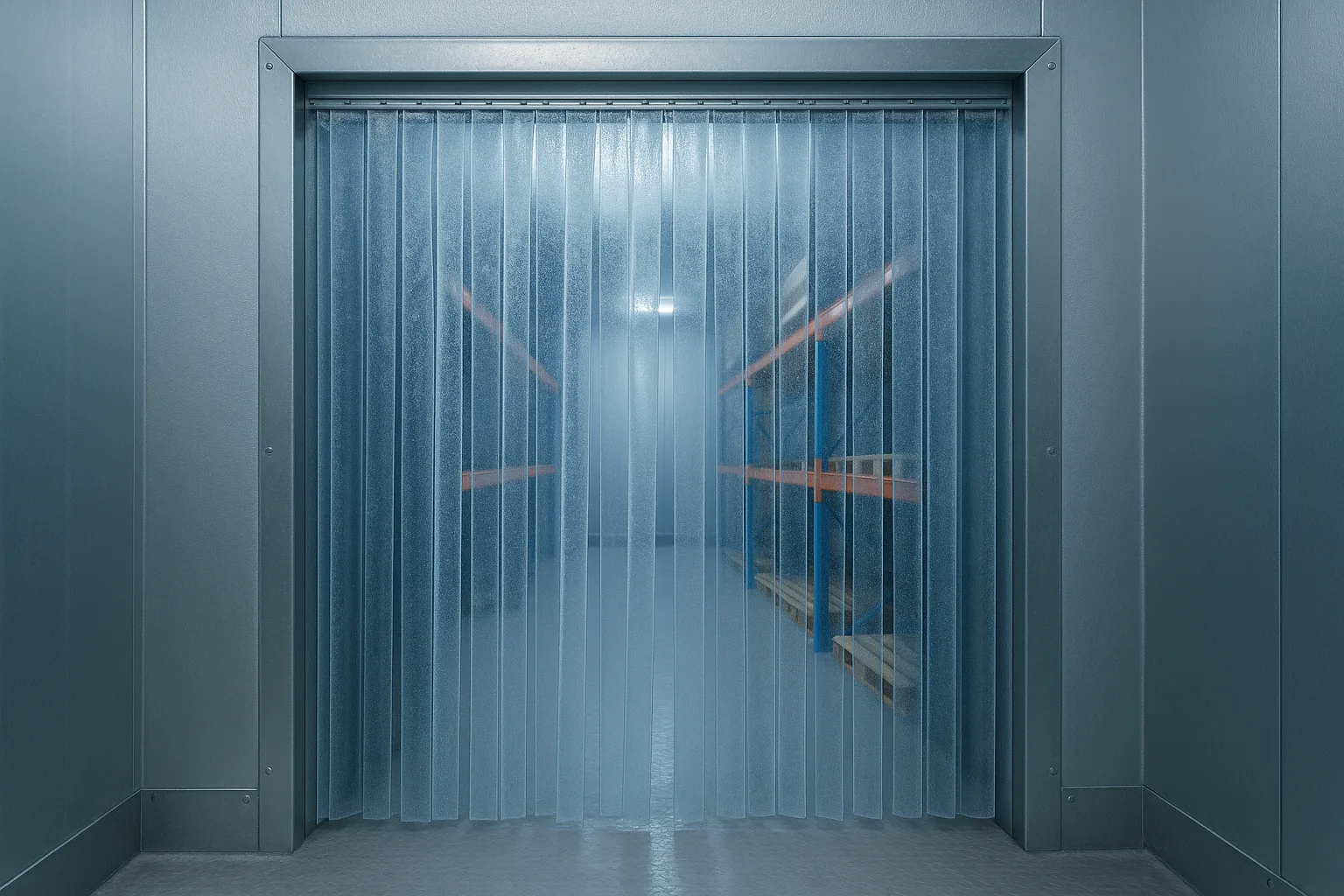

Лента ПВХ — рабочая часть завесы, и мы режем её строго под условия проёма. Прозрачную стандартную ставим на склады, цеха, магазины и проходы с положительной или слабоотрицательной температурой (примерно до −15 °C): она дешёвая и светопрозрачная. Морозостойкую режем в холодильные и морозильные камеры — она остаётся гибкой до −50 °C, тогда как обычная на таком морозе дубеет, трескается и рассыпается. Кардинал-Альянс рекомендует не экономить на ленте для морозильника: экономия обернётся её полной заменой уже через зиму, и это будет дороже.

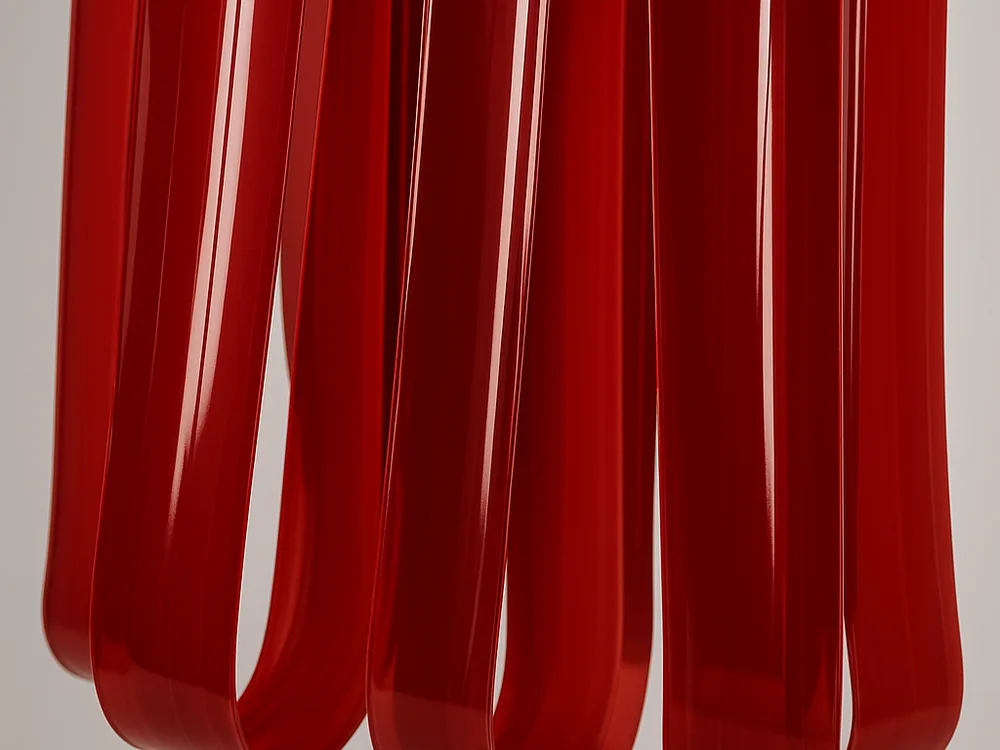

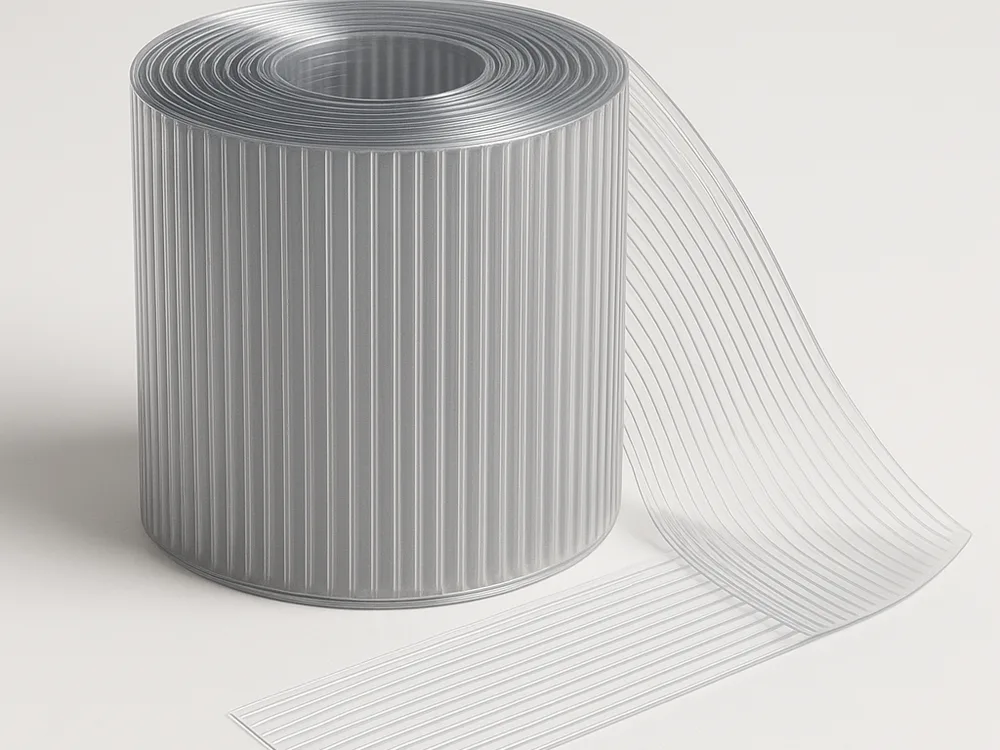

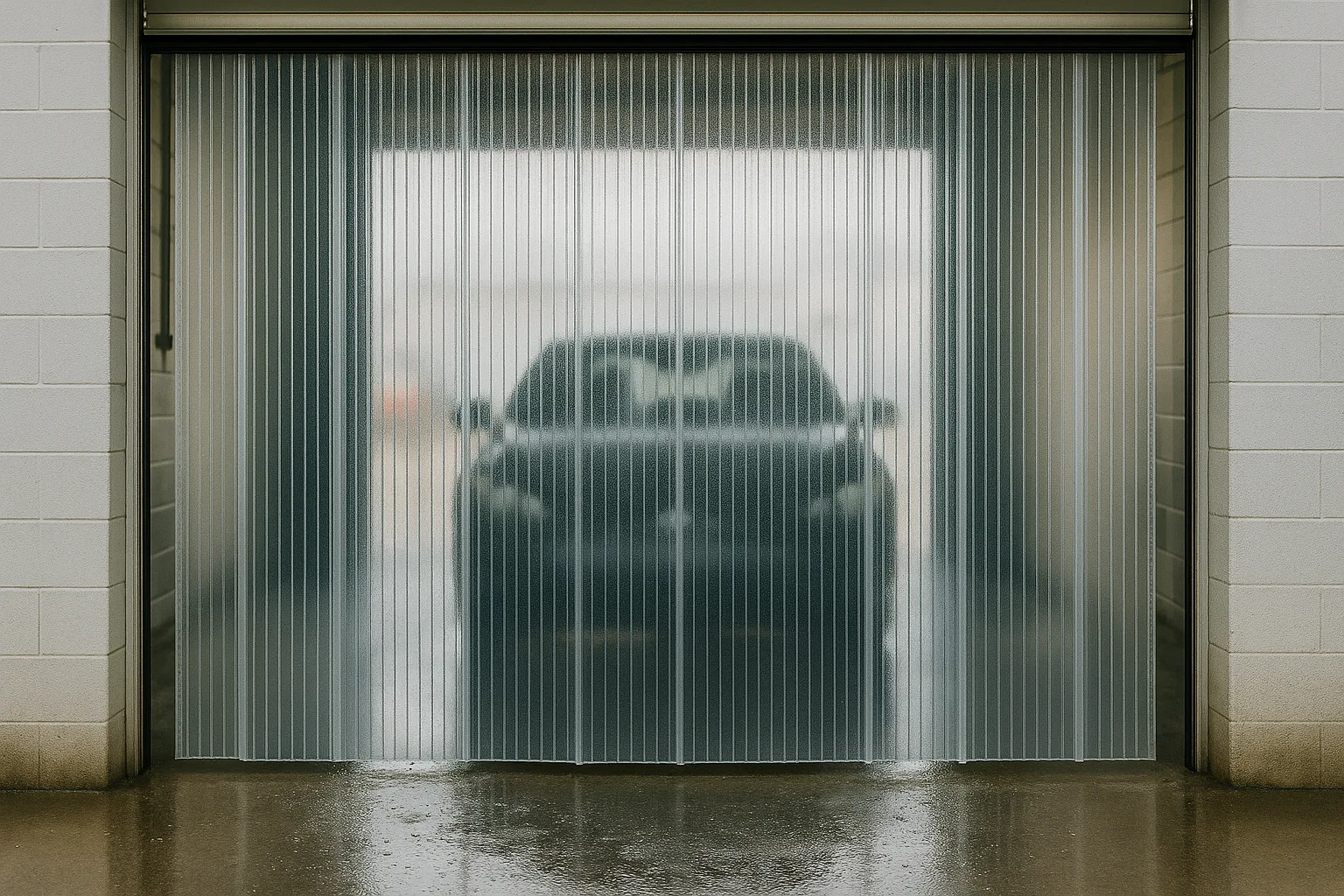

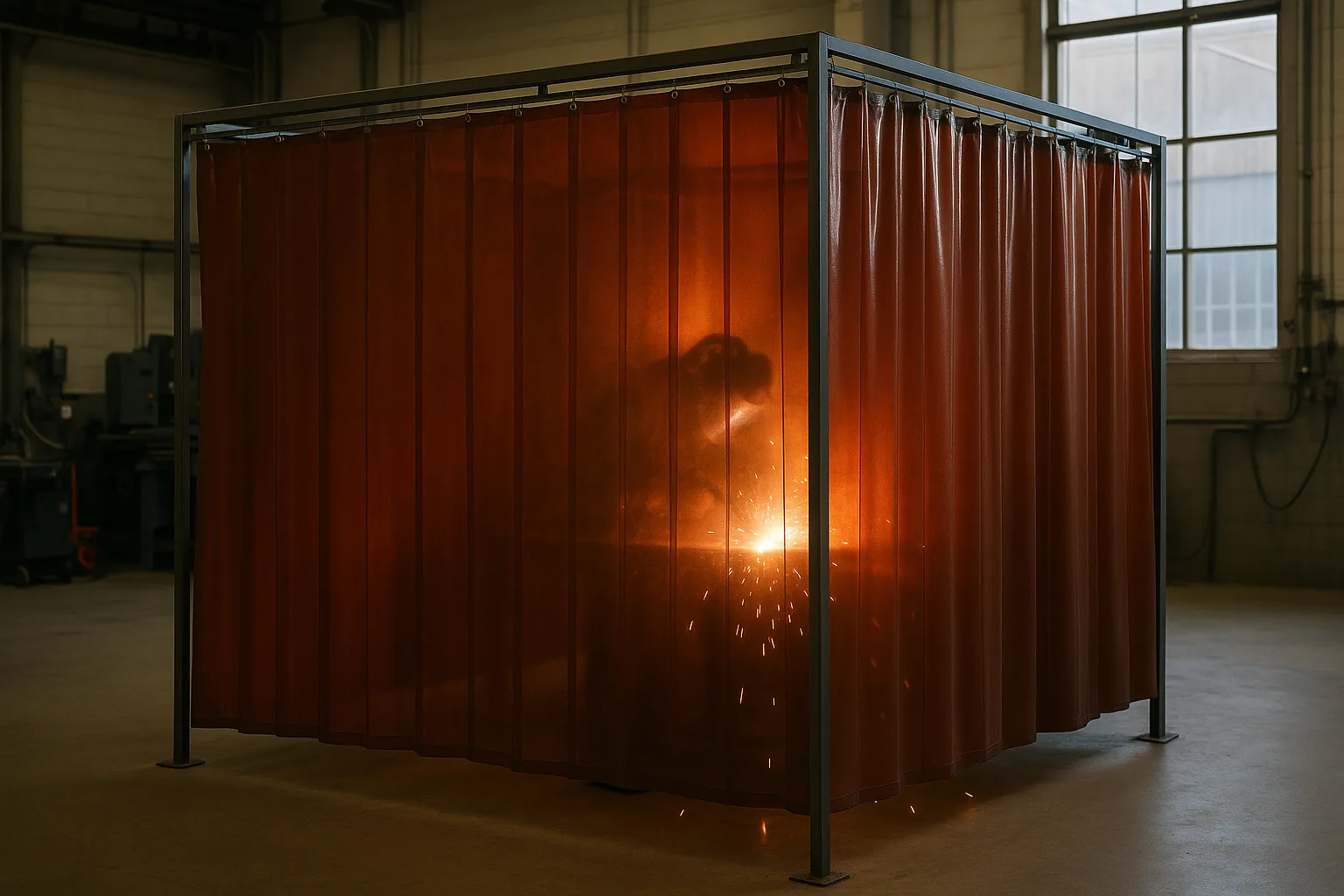

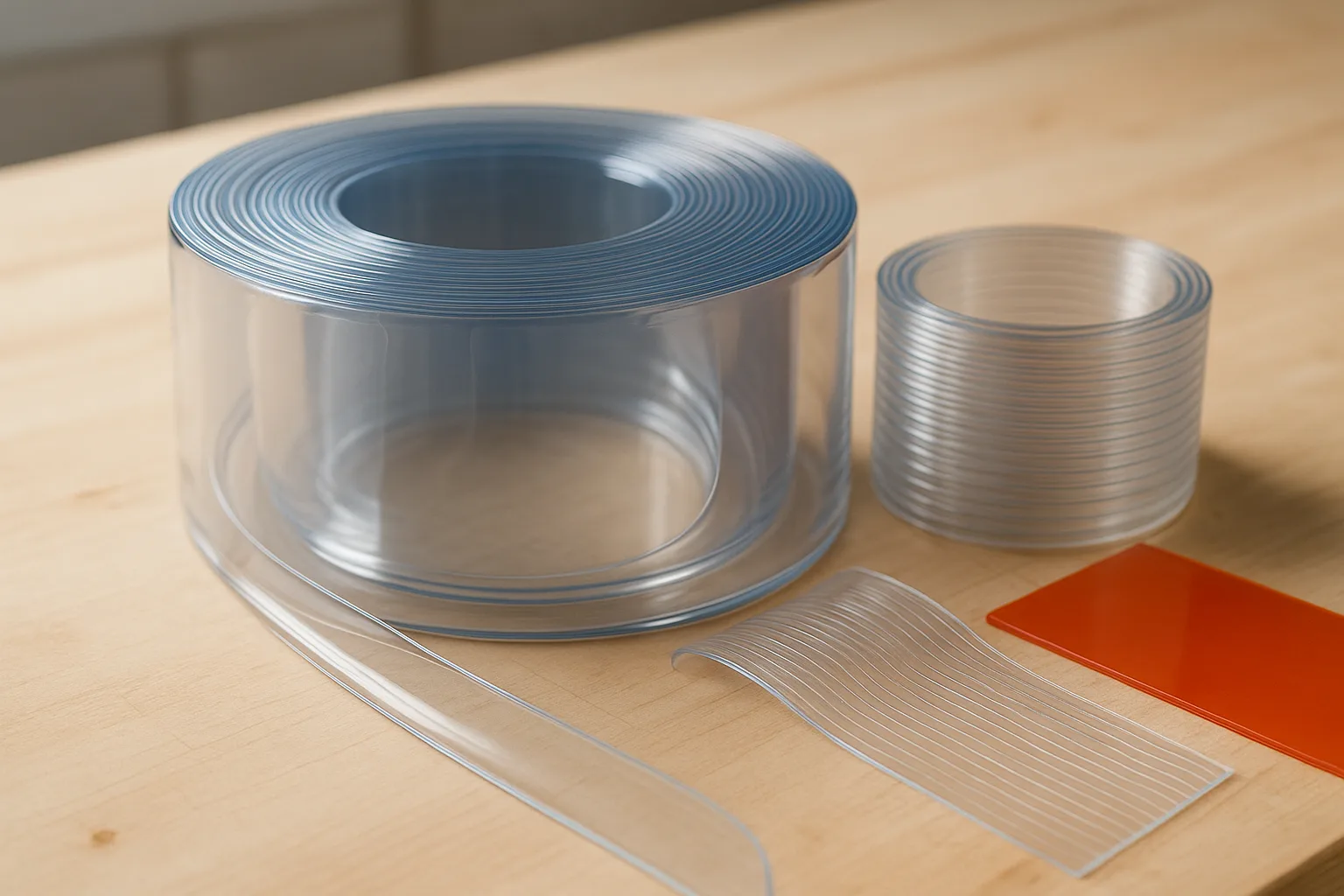

Сварочную (рефлекторную) ленту — красную или оранжевую, непрозрачную для УФ — мы ставим на сварочные посты и в цехах: она защищает глаза работников от вспышек и задерживает брызги и искры. Рифлёную (ребристую) с продольными рёбрами советуем туда, где интенсивный проезд: рёбра рассеивают свет, скрывают мелкие царапины и дольше сохраняют вид (склады с активным движением погрузчиков, автомойки). Есть и непрозрачные цветные ленты для зонирования. Делаем ставку на качественный ПВХ осознанно: дешёвая лента мутнеет и желтеет за сезон, теряя прозрачность, — и тогда завесу приходится менять, хотя крепёж и планка ещё целы.

Толщина, ширина и нахлёст

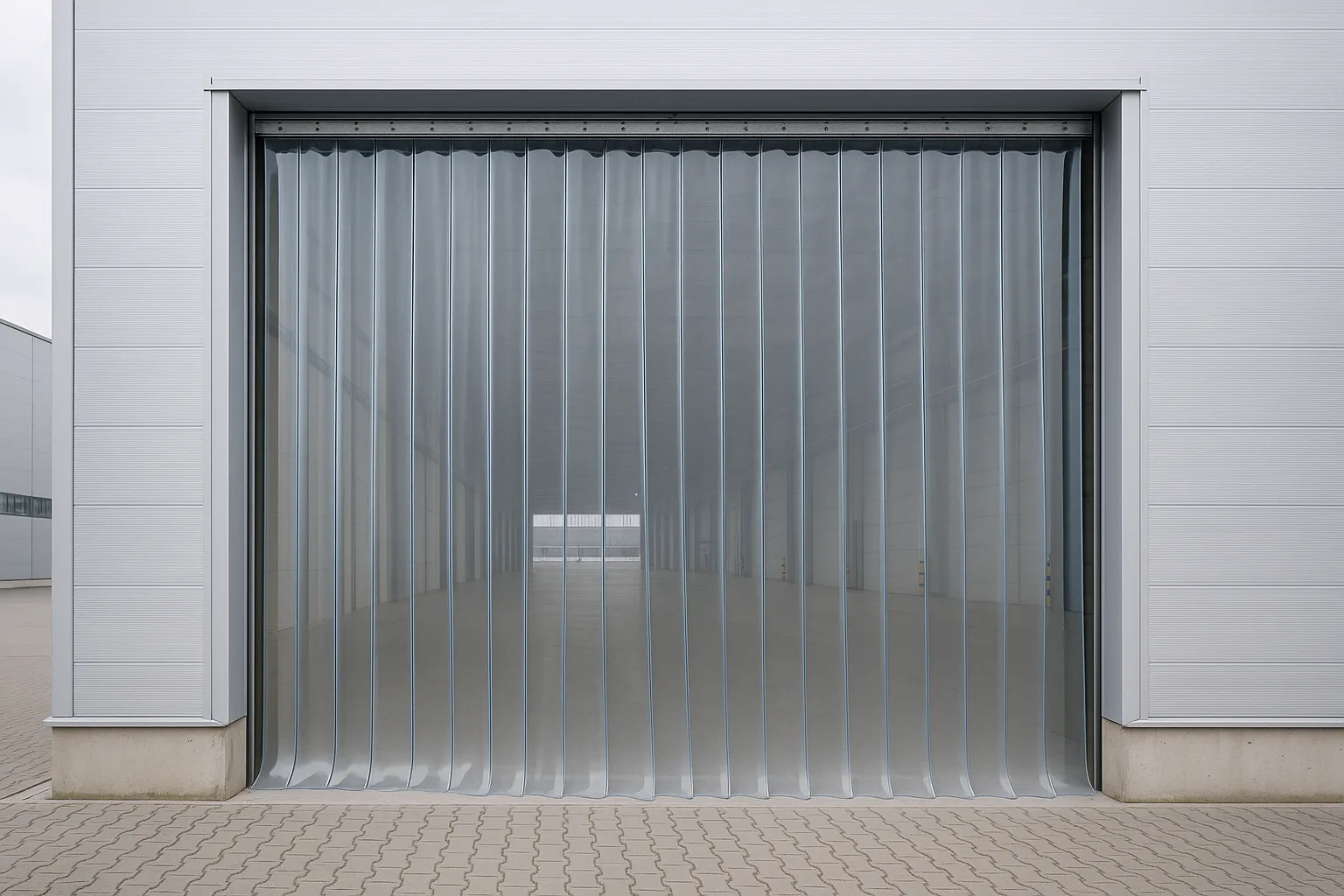

Ленту мы режем по сечению — толщина × ширина. Толщину 2 мм берём для небольших проёмов и дверей (лёгкая, недорогая); 3 мм — стандарт для ворот и интенсивного проезда (жёстче держит форму, лучше теплоизоляция); 4 мм — для больших ворот и сильных ветровых и тепловых нагрузок. Ширину выбираем из 200, 300, 400 мм: чем шире полоса, тем меньше стыков и лучше герметичность, но тяжелее откидывать при проходе. Типовые сочетания, которые мы режем чаще всего, — 2×200 (двери), 3×300 (ворота, склад), 4×400 (большие ворота, холод).

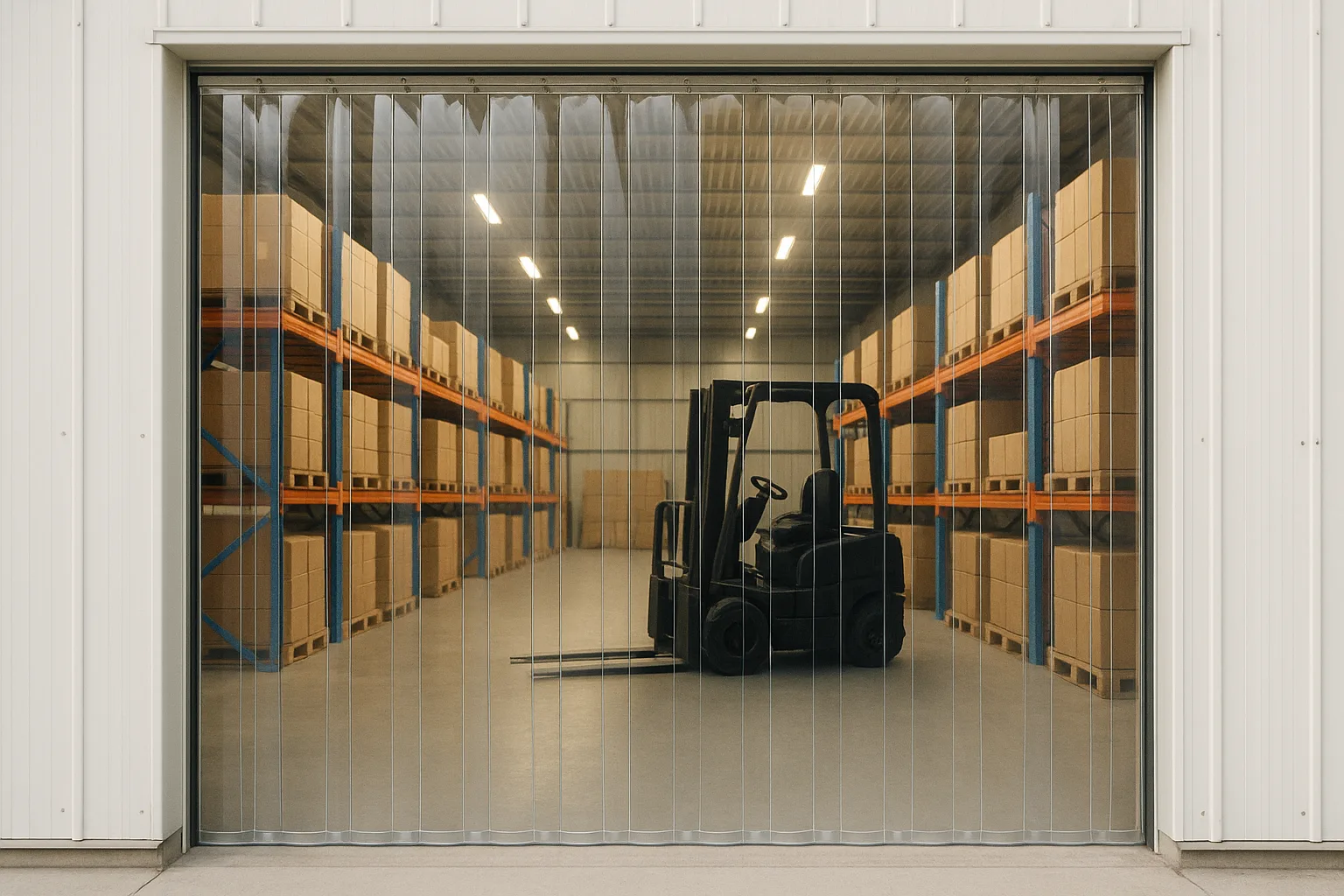

Перекрытие (нахлёст) — насколько соседние ленты заходят друг на друга, и мы рассчитываем его под задачу. 0% (встык) — для малопроходных проёмов, минимум материала. 50% — стандарт: ленты перекрываются наполовину, хорошая теплоизоляция при разумном расходе. 66% — максимальная герметичность для холодильных и морозильных камер, где важно удержать холод (полосы идут в два слоя почти сплошняком). Кардинал-Альянс рекомендует считать нахлёст вместе с числом крючков на планке: больший процент перекрытия — это и больше ленты, и больше посадочных мест на монтажной планке, иначе полосы провиснут с шагом.

Крепёж: монтажная планка, крючки, кронштейны, пластины

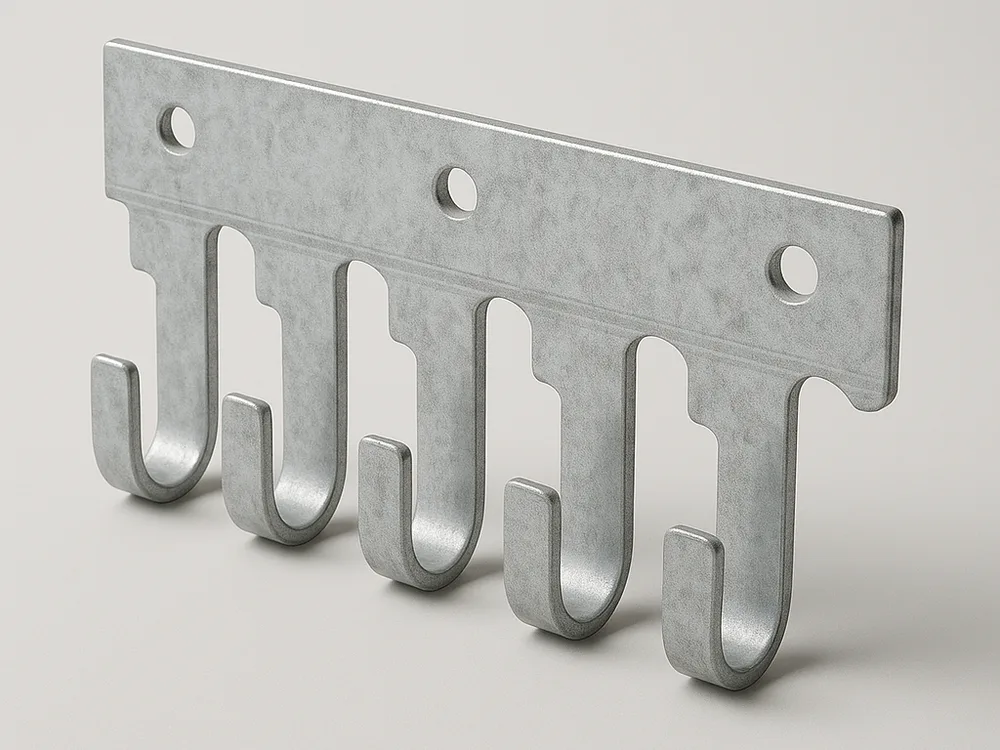

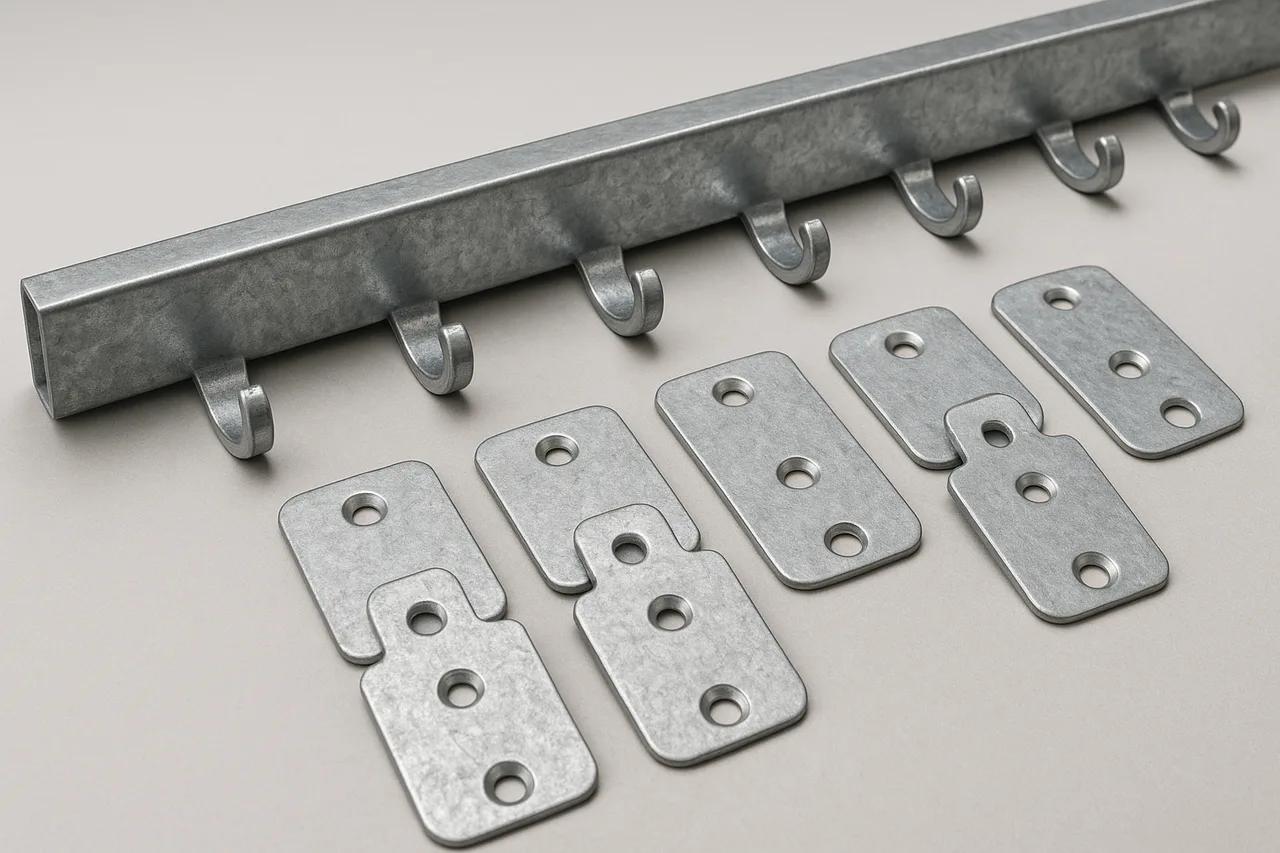

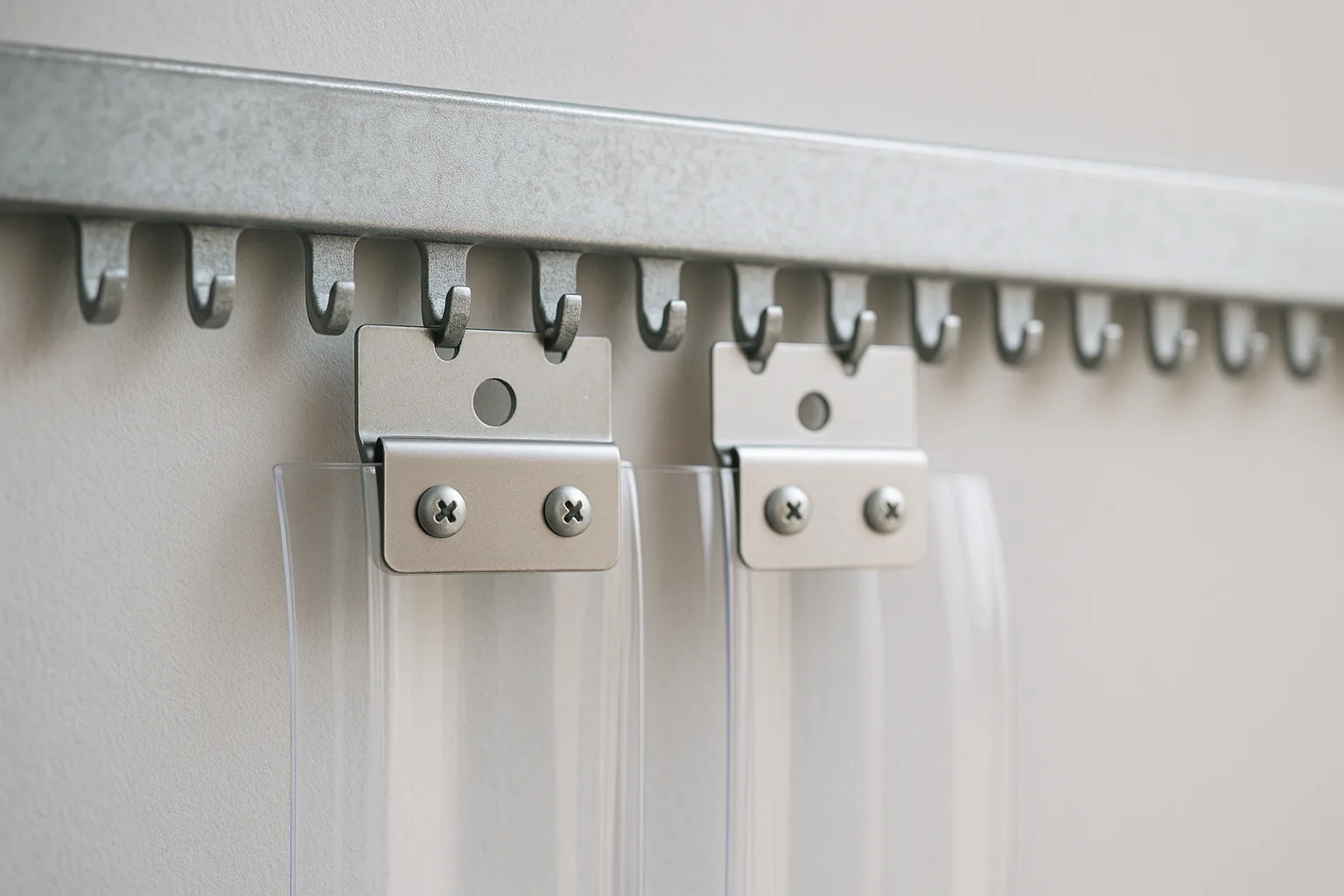

Подвесная система — то, на чём висят ленты, и её мы комплектуем под вес и ширину завесы. Базовый элемент — монтажная планка (полоса, её же называют гребёнкой): металлическая полоса с рядом крючков и держателей, к которым крепятся ленты, а сверху прижимной пластиной полосы фиксируются, чтобы не сползали. Планку крепим на стену над проёмом или на потолок. Каждая лента садится в свой крючок и при необходимости снимается по одной — так мы и советуем менять повреждённую полосу, не трогая остальные. Кронштейны добавляем, когда над проёмом нет ровной плоскости: они выносят планку от стены и держат её строго горизонтально.

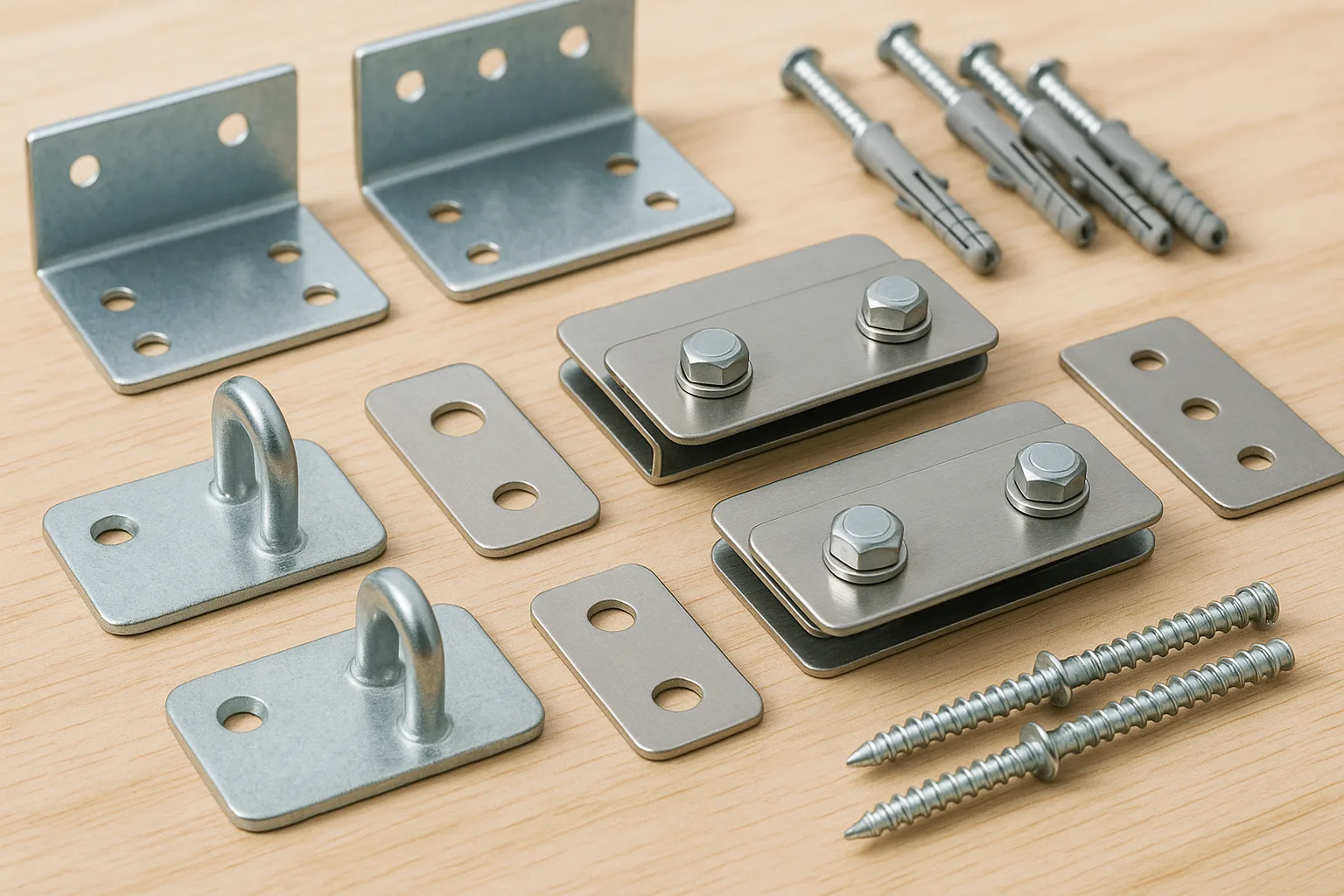

Сам крепёж — анкеры, болты, прижимные пластины — мы подбираем по среде. Кардинал-Альянс рекомендует оцинкованные крепёжные изделия для обычных сухих складов и цехов (дешевле и достаточно надёжно), а нержавеющий крепёж — для влажных и агрессивных зон: моек, пищевых производств, холодильных камер с конденсатом. Делаем так, потому что в сырости и при перепадах температуры оцинковка со временем ржавеет на резьбе, планка «прикипает» — и снять ленту для замены становится проблемой; нержавейка эту проблему снимает. Прижимные пластины распределяют усилие по верхней кромке лент, чтобы тяжёлые полосы не вырывались из крючков под собственным весом.

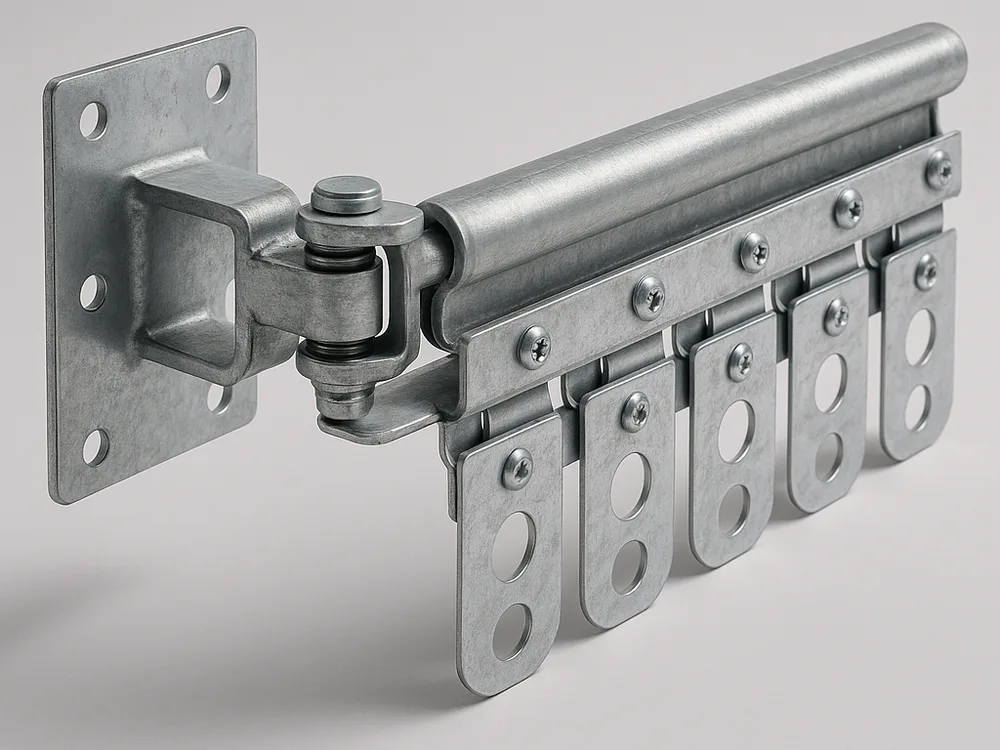

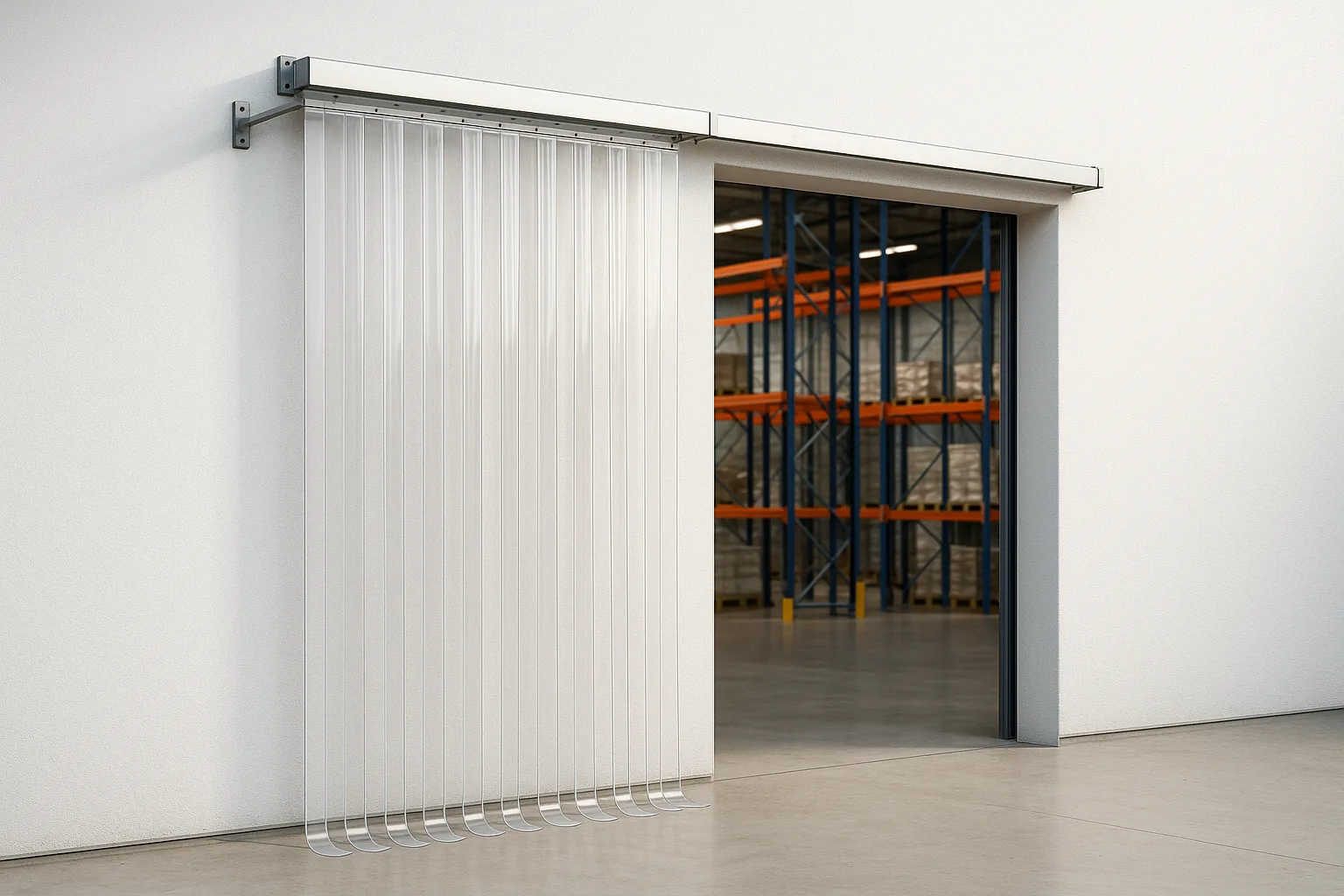

Аксессуары для ПВХ-завес зависят от того, как часто нужно открывать проём целиком. Поворотное (откидное) крепление — планка на петлях: всю завесу откидываем вверх или в сторону для проезда крупногабаритного груза или нестандартной техники, потом возвращаем. Раздвижная система — складной механизм «гармошка»: ленты собраны в штору на роликах-каретках по верхней направляющей и сдвигаются в сторону, как занавес, освобождая весь проём. Подробнее раздвижную систему разбираем ниже — её мы советуем сразу, если через ворота регулярно проезжают фуры, а не дёргать ленты вручную.

Складной механизм «гармошка» (сдвижная завеса)

Сдвижная (раздвижная) завеса — это та же лента, но не на глухой планке, а на складном механизме «гармошка»: сверху ставится верхняя направляющая (профильный рельс), по которой катаются ролики-каретки, а к ним подвешены пачки лент. Потянув за крайнюю каретку, всю завесу сдвигаем в сторону и собираем «гармошкой» у стены — проём открывается полностью, как при отодвинутом занавесе. Когда проезд закончен, завесу возвращаем на место, и она снова перекрывает проём. Мы комплектуем такую систему направляющей нужной длины, набором кареток по ширине и концевыми стопорами.

Делаем «гармошку» там, где через проём регулярно проезжает крупногабарит и важно открыть его на всю ширину, а откидной (поворотный) карниз не подходит — например, проём слишком широкий, чтобы откидывать завесу целиком вверх. Кардинал-Альянс рекомендует раздвижной механизм для широких ворот складов и доков под фуры: ролики дают лёгкий ход даже у тяжёлой завесы из ленты 3–4 мм, и людям не приходится силой раздвигать десятки полос. Для обычного пешеходного прохода или редкого проезда «гармошка» избыточна — там достаточно стационарной планки, и мы об этом честно говорим, чтобы не закладывать лишний узел в смету.

Тип монтажа и расходники

Монтаж мы делаем потолочный (планка к потолку или перекрытию над проёмом — когда стена непригодна для крепления), настенный (планка на стену над проёмом — самый распространённый) и откатной/раздвижной (верхняя направляющая для сдвига завесы в сторону на «гармошке»). Тип выбираем по конструкции проёма и по тому, как часто его нужно открывать целиком. Под каждый вариант комплектуем свой крепёж: для бетона — анкеры, для металлоконструкций ворот — болты с прижимными пластинами, для сэндвич-панелей — сквозные шпильки.

Из расходников чаще всего нужны сами ленты (повреждённые при проезде меняем по одной — в этом плюс крючков на планке), держатели и крючки планки (ломаются при ударах), прижимные пластины и крепёж. Для холодных помещений Кардинал-Альянс рекомендует докупать на замену именно морозостойкую ленту, а не обычную прозрачную «потому что была под рукой» — это частая ошибка ремонта, после которой полосы трескаются в первую же зиму. Ленты, крючки и крепёж мы подбираем под вашу систему по сечению полосы и типу планки, чтобы новые детали встали на старые посадочные места.

Почему ленту, крепёж и систему лучше брать у производителя

Главная ошибка — «лента есть лента». На деле ПВХ сильно отличается по качеству: дешёвый мутнеет, желтеет и теряет прозрачность за сезон, на морозе трескается, на сварочном посту обычная прозрачная не защищает глаза. Мы режем и подбираем тип ленты строго под условия — мороз, сварка, интенсивность проезда, — и делаем так, потому что только тогда завеса работает годами и реально держит тепло и защищает, а не превращается в формальную «занавеску».

Второе — толщина и нахлёст под задачу. Тонкая лента 2 мм на больших воротах «парусит» и не держит тепло; недостаточный нахлёст сводит на нет теплоизоляцию, а ведь ради неё завесу и ставят (это прямая экономия на отоплении). Мы считаем сечение и процент перекрытия под проём и цель. Третье — крепёж и механизм: монтажную планку, крючки, кронштейны и прижимные пластины мы подбираем по среде (оцинковка для сухих помещений, нержавейка для влаги и пищевки), а если нужно регулярно пропускать крупногабарит — сразу ставим поворотную систему или складной механизм «гармошка», чтобы людям не приходилось срывать ленты вручную. Кардинал-Альянс рекомендует решать всё это на замере одним комплектом, потому что лента, планка и крепёж работают только вместе.
