От способа управления зависит, сколько усилия уйдёт на каждое открывание и какой вес полотна вы вообще сможете поднять. Лента берёт до 6 кг, кардан — до 15, электропривод тянет всё остальное вплоть до промышленных проёмов. Дальше — как свести три варианта с вашим конкретным окном, гаражом или витриной, чтобы не платить за мотор там, где справится ремень, и не воевать каждое утро с лентой на тяжёлой створке.
От чего отталкиваться: вес полотна, высота и частота
Сначала посчитайте площадь полотна и прикиньте массу — это основа всего выбора. Роликовый роллетный профиль PA37/PA45 весит около 4–4,5 кг на квадрат, экструдированный AG77 — порядка 9–11 кг/м². Окно 1,5×1,5 м из лёгкого профиля даст примерно 9–10 кг, а гаражный проём 3×2,5 м из усиленного экструдата перевалит за 60. Эти числа уже отсекают часть приводов: лентой такое физически не поднять.
Высота вала решает, насколько вообще удобно крутить вручную. Ленте и кардану нужно, чтобы механизм был под рукой — до 2,2–2,4 м от пола. Когда вал висит на трёх метрах над витриной, тянуть ленту неоткуда: остаётся длинный кардан с угловой передачей или мотор. Третий критерий — частота. Створку, которую дёргают по 10–15 раз в день, ручным приводом обслуживать выматывающе, а лента при такой нагрузке вырабатывается за 2–3 года.
Сценарий добавляет свои поправки. Дачу, куда наведываются по выходным, разумно держать на ручном или карданном управлении — независимость от розетки тут важнее любой автоматики. Квартиру с панорамным остеклением логичнее перевести на моторы с пультом. Гараж и витрина — почти всегда электропривод: поднимать тяжёлое полотно вручную по нескольку раз в день превращается в зарядку. Базовое устройство роллетной системы и состав комплекта мы разбирали в материале про устройство и комплект роллетной системы, поэтому здесь сосредоточимся на приводах.
Ручная лента: для лёгких окон и редкого использования
Ленточный привод — самый простой и дешёвый механизм. Внутри вала сидит пружина-инкассатор, на неё намотана текстильная лента шириной 14 или 22 мм; снаружи лента уходит через ролик в коробку на стене, где наматывается на барабан с обратной пружиной. Тянете вниз — полотно поднимается; отпускаете и придерживаете — опускается. По усилию это комфортно при массе до 6 кг, то есть окно примерно 1,3×1,3 м из лёгкого профиля.
Лента 14 мм держит полотно до 4,5 кг, лента 22 мм — до 6. Перешагивать через эти цифры нельзя: пружина инкассатора не вытянет, лента поползёт с проскальзыванием и быстро перетрётся на сгибе. Барабан крепят на высоте 90–110 см от пола, как розетку, чтобы тянуть стоя. Ресурс хорошей ленты — около 10 000 циклов: при открывании раз в день её хватит лет на пятнадцать, при десятке раз в сутки — на 2–3 года.
Слабое место ленты — она сама. Истирается, выгорает на солнце, со временем растягивается, и ход полотна теряет точность. Замена несложная, расходник копеечный, но раз в несколько лет при активной эксплуатации без неё не обойтись. Зимой, когда направляющие обмёрзли, тянуть ленту с примёрзшим полотном опасно — оборвёте. Поэтому её ставят на окна, которыми пользуются нечасто: спальня, дача, второй свет. Для всего остального она слишком хрупкая.
Кардан с воротковой ручкой: тяжёлое полотно без электричества

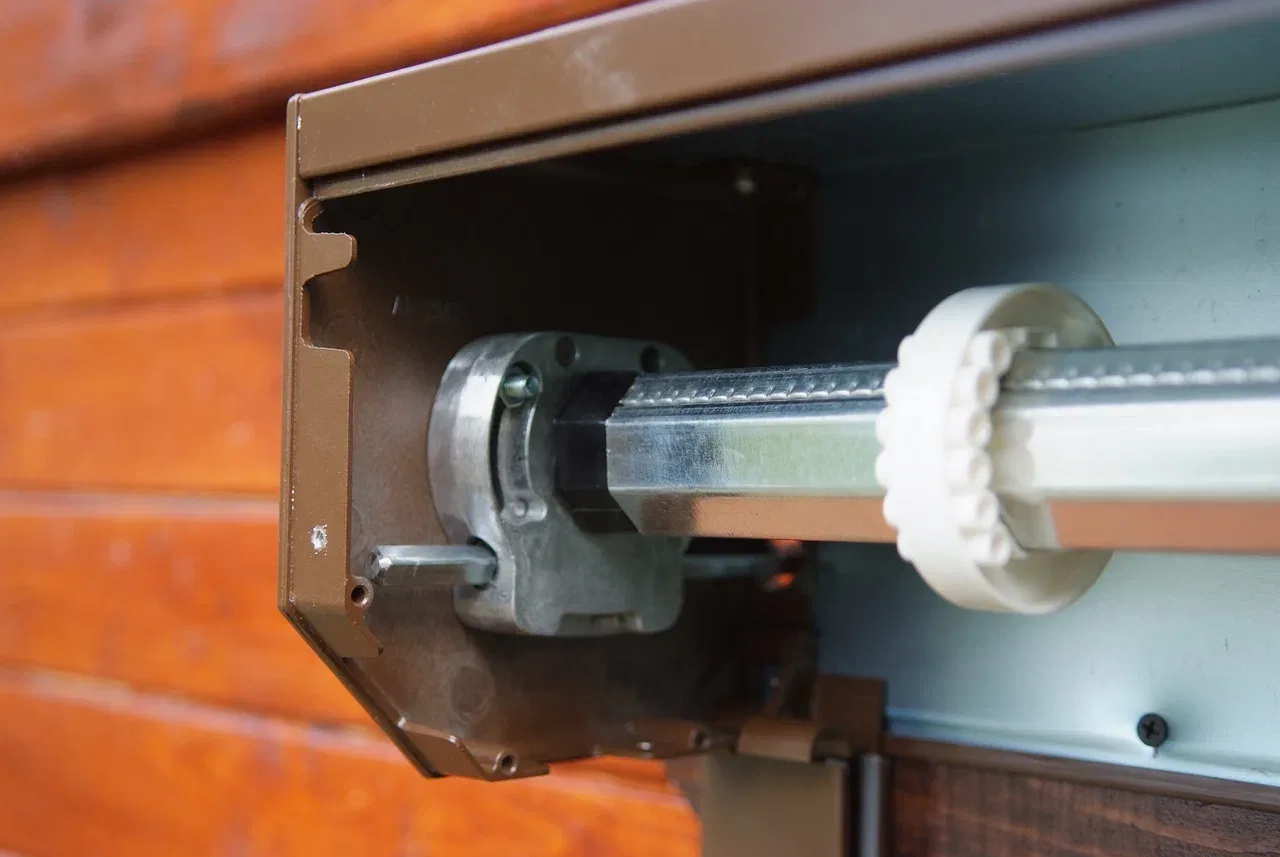

Карданный механизм передаёт усилие через металлический штырь с шестерёнчатым редуктором: вы крутите съёмную ручку-вороток, редуктор вращает вал, полотно идёт вверх или вниз. Главный козырь — редукция. За счёт передаточного числа 1:3 или 1:4 человек средней силы поднимает полотно массой до 12–15 кг почти без напряжения. Это перекрывает окна до 2,5×2,2 м и небольшие гаражные проёмы из лёгкого профиля.
Кардан бывает в двух исполнениях. Прямой выводят сквозь стену, когда вал лежит горизонтально и доступ к нему есть изнутри — это самый надёжный вариант с минимумом потерь на трение. Угловой добавляет коническую передачу 90° и позволяет вывести ручку вбок или вниз, если прямой вывод невозможен; узел чуть менее долговечен и просит периодической смазки. Длину штанги подбирают так, чтобы конец воротка оказался на высоте 100–120 см.
Скорость подъёма карданом ниже, чем у ленты или мотора: на полный ход окна 2 метра уходит 20–30 оборотов ручки — секунд пятнадцать-двадцать работы. Для редких операций это терпимо. Для ежедневного марафона — нет. Зато кардан плевать хотел на перепады напряжения, работает в мороз и при полном отключении света, что делает его рабочим выбором для дачи, погреба, технических проёмов. На гараже его ставят резервом к электроприводу: откажет мотор — ворота всё равно откроете. Подробнее логику аварийного открывания мы разбирали в статье про аварийную разблокировку при отключении электричества.
Электропривод: когда полотно тяжёлое или операций много
Мотор прячется внутри вала и крутит его напрямую — вам остаётся нажать кнопку или клавишу выключателя. По усилию он закрывает весь диапазон: бытовые моторы выдают момент 6–50 Нм, а это полотно от 10 до 80–90 кг, промышленные — 100 Нм и выше для проёмов в десятки квадратов. Единственный реальный способ управлять рольставнями на витрине магазина, в гараже из экструдата или на панорамном остеклении высотой три метра.
Моторы делятся на механические и электронные. Механический привод с концевыми выключателями, которые настраивают вручную регулировочными болтами, дешевле и надёжнее в простых случаях, но крайние положения после долгой работы могут понемногу «уезжать» и требуют подстройки. Электронный держит крайние точки в памяти, останавливается точнее, ловит препятствие и сам отключается, оберегая и полотно, и людей; он же чаще поддерживает радиоуправление и интеграцию в умный дом. Конкретные модели и их подбор мы разбирали в материалах про электроприводы Alutech и AN-Motors и про типы моторов и защиту от сбоев, повторяться не будем.
Командовать мотором можно клавишным выключателем на стене, радиопультом, настенной радиокнопкой или приложением по Wi-Fi. Выключатель надёжнее всех, но привязан к месту; пульт удобнее, особенно один на несколько окон с раздельными каналами и общей клавишей «всё закрыть». Минус мотора очевиден: отключили свет — полотно встало. Поэтому на гараж и единственный выход обязательно ставят либо аварийный аккумулятор, либо механический NHK-разблокиратор с карданом. Закладывайте это в проект сразу — переделывать вал ради аварийного привода дороже, чем предусмотреть узел изначально.
Не уверены, какой привод выдержит ваше полотно — рассчитайте конфигурацию в калькуляторе или вызовите замерщика «Кардинал-Альянс», по Москве и области выезд бесплатный.
Прямое сравнение: лента, кардан, мотор по семи параметрам
Чтобы решение далось быстро, сведём три привода по тем критериям, которые реально влияют на жизнь с ними. Ниже — сжатая раскладка с конкретными границами применимости.
- Максимальный вес полотна: лента — до 6 кг, кардан — до 15 кг, мотор — до 80–90 кг в быту и 150+ в промисполнении. Эта строка чаще всего и решает вопрос: посчитайте массу до выбора привода.
- Цена комплекта: лента дешевле всего, кардан в полтора-два раза дороже, мотор с управлением дороже кардана ещё в 2–3 раза. Разница окупается удобством только при частом использовании.
- Скорость работы: лента и мотор закрывают окно за 8–15 секунд, кардан медленнее — 15–25 секунд за счёт вращения ручки. Для витрины и гаража скорость важна, для спальни безразлична.
- Независимость от электросети: лента и кардан работают всегда, мотор требует питания либо аварийного резерва. На единственном выходе и в гараже это критично.
- Ресурс и обслуживание: лента — слабое звено, меняется раз в 2–5 лет; кардан почти вечен, нужна смазка раз в год; мотор служит 10–15 лет, но при поломке меняется узлом целиком.
- Удобство при высоком вале: лента и кардан требуют доступа рукой до 2,4 м; выше — только мотор или длинный угловой кардан с потерями на трение.
- Возможность автоматизации: лента и кардан — ручные по определению, мотор интегрируется в сценарии, датчики солнца и ветра, таймеры и приложение.
Для типового окна квартиры или дома 1,4×1,5 м из лёгкого профиля годятся все три варианта, и выбор идёт по бюджету и привычке. Для проёма выше 2,2 м или тяжелее 15 кг ручные приводы отпадают физически. Для гаража, витрины и любого сценария с десятками операций в день мотор экономит силы и время так заметно, что переплата перестаёт быть аргументом.
Как поставить ручной привод своими руками: пошагово
Когда короб и направляющие уже смонтированы, а полотно намотано на вал, установка ленточного или карданного привода займёт час-полтора. Главное — точно разметить вывод ленты или штанги, иначе механизм будет перекашивать. Порядок одинаков для обоих ручных типов, отличается только узел вывода.
- Снимите крышку короба и проверьте, что полотно намотано на вал ровно, без перекоса по торцам — иначе привод будет работать с заеданием. Прокрутите вал рукой на полный ход: ход должен быть свободным, без рывков.
- Для ленты вставьте ролик-выводитель в нижнюю часть короба со стороны будущего барабана так, чтобы лента сходила вертикально вниз без касания стенок. Закрепите ролик саморезами 4,2×16 мм.
- Намотайте ленту на барабан инкассатора, заведите её через ролик и протяните вниз до места установки настенного барабана-сматывателя. Отрежьте с запасом 15–20 см на заправку.
- Закрепите настенный барабан строго по отвесу под роликом на высоте 95–110 см от пола, заправьте ленту, взведите обратную пружину на 4–5 оборотов и зафиксируйте конец ленты в зажиме.
- Для кардана наденьте редуктор на торец вала, выведите штангу через стену или угловой узел, наметьте точку выхода и просверлите отверстие коронкой по диаметру втулки. Зафиксируйте втулку, наденьте съёмный вороток.
- Проверьте полный цикл: поднимите полотно до верхнего упора и опустите до нижнего, контролируя, что в крайних точках нет удара и проскальзывания. При тугом ходе ослабьте или подтяните пружину инкассатора.
- Установите крышку короба обратно, убедитесь, что лента или штанга не задевают её кромку, и смажьте карданный редуктор силиконовой смазкой через сервисное отверстие.
Электропривод ставят сами реже: подключение к сети 220 В и настройка концевиков требуют аккуратности, а ошибка в фазировке мотора с механическими концевиками выведет его из строя. Без опыта работы с электрикой монтаж лучше доверить установщику — гарантия на привод держится только при профессиональной установке. Общую логику самостоятельной сборки мы описывали в материале про самостоятельный монтаж рольставней.
Типичные ошибки при выборе и установке привода
Чаще всего недооценивают вес полотна. Заказчик берёт ленту на «обычное окно», не уточнив профиль, а монтажник ставит экструдированный AG77 ради тишины и взломостойкости. Полотно выходит на 14 кг, лента его не тянет и проскальзывает с первого дня. Лечится только заменой привода на кардан или мотор, то есть переделкой узла вала. Считайте массу заранее — по площади и типу профиля.
Вторая беда — мотор без аварийного резерва на единственном выходе или в гараже без второй двери. Свет отключили, и машину не выгнать, из дома не выйти через эту дверь. На таких проёмах закладывайте либо привод со встроенным аккумулятором, либо механический разблокиратор с воротком, либо сразу комбинированный кардан-мотор. Стоит немного, выручает в критичный момент.
Третья — кривая разметка вывода ленты или кардана. Стоит ролику оказаться не строго под инкассатором, и лента сходит под углом, трётся о кромку и перетирается за полгода вместо пяти лет. У кардана перекос штанги создаёт боковую нагрузку на редуктор: тот гудит и быстро срезает зубья. Выставляйте узел вывода по отвесу и уровню, не на глаз. Сюда же — экономия на сечении провода для мотора: на длинной линии падение напряжения роняет крутящий момент, и полотно открывается рывками. Тяните кабель 3×1,5 мм² минимум, для дальних линий — 2,5 мм².
Отдельно про мороз. Если рольставни уличные и зимой обмерзают, никакой привод не спасёт от полотна, примёрзшего к направляющим — попытка поднять оборвёт ленту или сожжёт мотор по току. Ставьте на мотор защиту от перегрузки (у электронных приводов она есть) и не форсируйте ход через ледяную корку. Зимнюю эксплуатацию мы подробно разобрали в статье про рольставни зимой: обмерзание и тепловой режим, здесь лишь обозначим: выбор привода зимний сценарий тоже учитывает.
Как подобрать привод под ваш конкретный сценарий
Для квартиры с обычными окнами до 1,5 м по высоте берите ленту, если открываете нечасто, или мотор с пультом, если хотите управлять не вставая и закрывать всё разом перед уходом. Лента дешевле, мотор удобнее — разница в эксплуатации, а не в надёжности. На панорамное остекление и второй свет высотой за 2,2 м лента уже не годится, остаётся мотор; кардан технически возможен, но тянуть ручку до окна второго этажа неудобно.
Для частного дома логика та же, только добавляется фактор загородных отключений. Если со светом перебои регулярны, на спальни и жилые комнаты ставьте мотор с аварийным резервом, а на технические проёмы — кардан как полностью автономный вариант. Гараж в частном доме почти всегда переводят на электропривод с обязательным механическим разблокиратором: ежедневно крутить кардан на полотне за 50 кг никто не станет, но и оставлять машину взаперти без аварийного открывания нельзя.
Для витрины магазина и коммерческого фасада ответ один — мотор, причём электронный, с радиоуправлением и опцией «закрыть все секции одним нажатием». Полотна тяжёлые, операций по две-четыре в день минимум, ручному приводу тут не место. Конфигурации для торговых точек мы собрали в обзоре про коммерческие конфигурации рольставней на витрину. Дачу, наоборот, разумнее держать на кардане или ленте: автономность дороже автоматики, а зимой обесточенный дом не должен оставлять рольставни запертыми.
В сомнениях между двумя вариантами отталкивайтесь от частоты использования и веса. Тяжелее 15 кг или чаще десяти раз в день — мотор. Легче 6 кг и пару раз в день — лента. Всё, что посередине, плюс требование автономности — кардан. Реализованные проекты с разными типами привода можно посмотреть в разделе наши работы, а итоговую комплектацию под ваш проём уточнят наши инженеры на замере.
