AER44/S44 мм
Экструдированный профиль с внутренним ребром жёсткости. Подходит для усиленных рольставен на окна и двери: плотная алюминиевая конструкция дополняет выбранные направляющие и запирание.
Назад
Экструдированные рольставни: профили AER и AEG, подбор привода
Экструдированная ламель — сплошной алюминиевый профиль, выдавленный из сплава с толстыми стенками и внутренними рёбрами. Такое полотно выбирают для витрин, входных групп и первых этажей, где важна жёсткость и устойчивость к внешним воздействиям. «Кардинал-Альянс» (марка JRM) производит экструдированные рольставни в Москве с 1997 года и подбирает к ним привод, направляющие и короб по фактической массе полотна.
Обновлено · Редакция JRM
- усиленный профиль — 18 500 ₽/м² (15 725 ₽/м² со скидкой 15%)
- Цельный профиль
- Взломостойкость
- Для витрин и коммерции
От массы полотна к приводу и коробу: как считается экструдированная рольставня
У экструдированных профилей масса полотна в два-три раза выше, чем у роликовой прокатки, и это первое, что определяет комплектацию. Зная каталожную массу на квадратный метр и размеры проёма, вы уже до замера можете оценить, какой класс привода и какие направляющие потребуются. Ниже — методика в четырёх шагах и пример для дверного проёма 900×2100 мм из расчётов на этой странице.
Шаг 1. Масса полотна по каталожной карточке
Начните с массы на квадратный метр: у сплошного AER44/S это 6,27 кг/м², у AER55/S — 8,08, у решётчатых AEG56 и AEG84 — 6,6 и 7,12 кг/м². Для сравнения оконный AR/45(N) роликовой прокатки весит 2,67 кг/м², а AG/77 — тоже прокатный, с пенным наполнением и ламелью 77 мм — 4,64 кг/м²; он относится к другому семейству и описан на своей странице. Умножьте массу на площадь полотна: она больше светового проёма, потому что ламели заходят в направляющие и частично остаются в коробе. Так вы получите ориентировочный вес, от которого отталкиваются привод и направляющие.
Шаг 2. Привод с запасом по моменту
Экструдированное полотно поднимают трубчатым электроприводом Alutech внутри вала. Мотор выбирают не «по площади», а по массе полотна и диаметру намотки, оставляя запас по крутящему моменту — тогда привод работает мягко и служит дольше. Ленточное управление для таких масс не применяют; на компактном проёме без электричества возможен кардан с редуктором. К мотору мы добавляем ручное аварийное открывание, а для магазинов — выключатель с ключом снаружи или групповое управление с одного пульта. JRM — дилер и сервисный центр Alutech с 2001 года, поэтому приводы мы подбираем, устанавливаем и обслуживаем сами.
Шаг 3. Направляющие и короб под жёсткое полотно
Жёсткая ламель передаёт нагрузку на направляющие, поэтому под экструзию берут усиленные шины с глубоким заходом полотна и крепят их анкерами в основание стены. Глубина захода важна вдвойне: она держит полотно при ветре и удерживает его в проёме. Диаметр намотки у толстой ламели растёт быстрее, чем у прокатной, поэтому короб получается крупнее — его тип и размер согласуем на замере, чтобы он аккуратно встал над проёмом или в нишу. На широких проёмах при необходимости добавляют промежуточную опору, а боковые замки ламелей подбирают под конкретную серию.
Пример: дверь 900×2100 мм
Световой проём 900×2100 мм — это 1,89 м²; с учётом захода в направляющие и остатка в коробе полотно считаем ориентировочно на 2,1 м². С AER44/S оно весит около 13 кг, с AER55/S — около 17 кг: разница в четыре килограмма означает другой момент привода и, возможно, другой диаметр короба. Именно поэтому на странице рядом дверь посчитана в категории «усиленный профиль» с автоматикой и выключателем с замком, а проём 2500×2200 мм — с автоматикой на пульте: там масса полотна уже несколько десятков килограммов, и ручной подъём не рассматривается. Калькулятор показывает категорию, точную серию профиля закрепляет договор.
Экструдированные профили ALUTECH и прокатные для сравнения
| Профиль | Тип полотна | Высота ламели | Масса полотна | Типичное применение |
|---|---|---|---|---|
| AER44/S | Сплошной экструдированный | 44 мм | 6,27 кг/м² | Окна и двери первого этажа |
| AER55/S | Сплошной экструдированный | 55 мм | 8,08 кг/м² | Витрины, входные группы |
| AEG56 | Решётчатый экструдированный | 56 мм | 6,6 кг/м² | Витрина с обзором после закрытия |
| AEG84 | Решётчатый экструдированный | 84 мм | 7,12 кг/м² | Крупные торговые проёмы |
| AG/77 (для сравнения) | Роликовая прокатка с пеной | 77 мм | 4,64 кг/м² | Широкие проёмы, где нужен крупный ровный рисунок |
| AR/45(N) (для сравнения) | Роликовая прокатка с пеной | 45 мм | 2,67 кг/м² | Окна квартир и дач |
Массы по актуальным техническим карточкам ALUTECH. Допустимые размеры полотна зависят от направляющих, боковых замков, короба и ветровой нагрузки.
Что уточнить при заказе экструдированной рольставни
- Серия профиля: сплошной AER или решётчатый AEG — и почему именно она.
- Ориентировочный вес полотна и модель привода Alutech с запасом по моменту.
- Тип направляющих и глубина захода ламели.
- Тип и диаметр короба, место его размещения над проёмом.
- Способ управления: выключатель, ключ снаружи, пульт, группа.
- Наличие ручного аварийного открывания.
Рассчитаем экструдированную рольставню под ваш проём
Инженер JRM снимет размеры по Москве и области, посчитает массу полотна и подберёт привод Alutech, направляющие и короб под вашу витрину, дверь или окно первого этажа. Комплектация и цена фиксируются в договоре.
Что такое экструдированная ламель
Экструзия — это способ изготовления, при котором разогретый алюминиевый сплав продавливают через формообразующую матрицу, и на выходе получается цельный профиль нужного сечения. В отличие от роллформованной ламели, которую катают из тонкой ленты и заполняют пеной, экструдированная ламель сплошная, с толстыми стенками и внутренними рёбрами жёсткости. Это принципиально другой по прочности профиль, и мы производим такие рольставни сами с 1997 года для задач, где защита в приоритете.
Толстые стенки и цельное сечение дают то, ради чего экструзию и выбирают, — стойкость к ударам, отжиму и попыткам взлома. Такую ламель не промять рукой и не вскрыть подручным инструментом за секунды, как тонкий бытовой профиль. Поэтому экструдированные рольставни ставят туда, где цена возможного проникновения выше разницы в стоимости полотна: на витрины магазинов, входные группы, окна и двери первого этажа, отделения банков, объекты на первой линии. Чем выше требования к защите, тем массивнее серия профиля.
У жёсткости и массы есть инженерные следствия, о которых честно предупреждаем. Экструдированное полотно тяжелее роллформованного той же площади, поэтому под него закладывают более мощный привод с запасом по моменту и усиленные направляющие — иначе механизм будет работать на пределе и быстрее изнашиваться. Эту разницу мы учитываем сразу при расчёте: на собственном опыте знаем, что экономия на приводе под тяжёлым полотном оборачивается ремонтом дороже изначально правильной сборки.
Экструзия = цельный выдавленный профиль с толстыми стенками против тонкого прокатанного. Это защита: жёсткость, стойкость к удару и взлому, широкие проёмы. Полотно тяжелее, поэтому привод и направляющие берут усиленные. Серии AER; для максимальной защиты — антивандальные модели.
Серии профиля, привод и направляющие
Экструдированные профили выпускают сериями AER (алюминий экструдированный роллетный) с разной высотой и толщиной стенок ламели. Чем серьёзнее задача по защите и больше проём, тем массивнее берут профиль — и тем мощнее должен быть привод. Здесь профиль, привод и направляющие выбирают в связке, а не по отдельности.
Профиль
Для защиты витрин с возможностью смотреть наружу применяют экструдированные профили с перфорированными или прозрачными элементами; для максимальной взломостойкости — цельные профили без перфорации с самыми толстыми стенками. Под широкие и высокие полотна берут профили большего сечения, чтобы ламель держала вес и ветровую нагрузку и не выгибалась. На особо ответственных объектах ставят усиленные серии повышенной прочности.
Привод
Под тяжёлое экструдированное полотно мотор подбирают по весу и площади с запасом по крутящему моменту, чтобы он не работал на пределе. На рольставни мы ставим приводы Alutech (AN-Motors): мы официальный дилер и сертифицированный сервис с 2001 года, поэтому привод не только продаём, но и обслуживаем сами, с запчастями в наличии. Управление — кнопкой, пультом, а на коммерческих объектах группой или из диспетчерской; аварийное открывание закладываем там, где оно нужно по сценарию.
Направляющие и короб
Под массивное полотно ставят усиленные направляющие и рассчитанный по весу короб; на широких проёмах при необходимости добавляют промежуточные опоры. Для взломостойкости важна и глубина захода ламели в направляющие — она не даёт отжать полотно из проёма. Эти узлы мы рассчитываем под конкретный проём, потому что на жёстком тяжёлом полотне ошибка в направляющих сводит на нет всю защиту.
Конкретную серию AER, привод и направляющие подбираем на замере по размеру проёма, требуемому классу защиты и ветровой нагрузке. Профиль, привод и направляющие у экструзии работают только в связке.
Когда брать экструдированные рольставни
Экструзию выбирают, когда приоритет — защита, а не цена: целенаправленный взлом, удары, широкий проём, который нужно держать жёстко. Если задача чисто бытовая (солнце, шум, окна), переплачивать за цельный профиль нет смысла — там выгоднее лёгкий роллформованный. Ориентируйтесь на сценарий.
- Витрина, входная группа, первый этаж в зоне риска взлома — да: цельный профиль AER держит удар и отжим.
- Коммерческий объект, магазин, банк, склад с товаром — да: взломостойкость важнее веса и цены.
- Широкий или высокий проём, который выгибает тонкий профиль, — да: жёсткая экструзия держит вес и ветер.
- Максимальная защита от взлома — берут антивандальные модели на усиленной экструзии.
- Рядовое окно квартиры или дачи только от солнца и непогоды — нет: достаточно пенозаполненного профиля, экструзия избыточна.
Простое правило: нужна реальная защита от взлома и ударов — берут экструдированный профиль; нужна защита от солнца, шума и быта — пенозаполненный. Мы честно подскажем, где экструзия оправданна, а где вы переплатите за прочность, которая не понадобится.
Примеры расчёта стоимости
Типовые конфигурации, посчитанные по той же формуле, что и наш онлайн-калькулятор. Подставьте свои размеры — и получите цену за минуту.
| Конфигурация | Размер | Без скидки | Цена со скидкой |
|---|---|---|---|
| Окно 1200×1500 ммУсиленный профиль · Механика | 1,2 × 1,5 м (1,8 м²) | 32 385 ₽выгода 5 715 ₽ | |
| Дверь 900×2100 ммУсиленный профиль · Автоматика Alutech: электропривод + выключатель с замком | 0,9 × 2,1 м (1,89 м²) | 46 890 ₽выгода 8 275 ₽ | |
| Проём 2500×2200 ммУсиленный профиль · Автоматика Alutech: электропривод + обычный выключатель | 2,5 × 2,2 м (5,5 м²) | 100 257 ₽выгода 17 693 ₽ |
Расчёт предварительный: точную смету менеджер подтверждает после бесплатного замера. Цены соответствуют онлайн-калькулятору на дату публикации.
Экструдированные профили AER
Примеры цельных экструдированных алюминиевых профилей — от витринных с перфорацией для обзора до массивных взломостойких без перфорации. Все они жёстче и тяжелее роллформованных; точную серию подбираем по проёму и классу защиты на замере.
AER55/S55 мм
Усиленный экструдированный профиль с ламелью 55 мм. Для магазина или входной группы поможем собрать комплект с подходящим приводом, коробом и системой фиксации полотна.
AEG5656 мм
Экструдированный решётчатый профиль для обзорного полотна. Позволяет оформить витрину или торговый проём так, чтобы за закрытой рольставней оставались видны интерьер и товар.
AEG8484 мм
Решётчатый профиль с крупным рисунком для торговых проёмов. Сочетает алюминиевое полотно и открытые участки; удобен, когда после закрытия магазина витрина продолжает привлекать внимание.
Цвет экструдированных рольставен
Экструдированное полотно красится порошковой окраской по каталогу RAL, ламель прокрашивается в массе — цвет держится годами и не облезает. Базовые цвета — белый RAL 9016, коричневый RAL 8014 и шоколад RAL 8017, антрацит RAL 7016, серебристый металлик RAL 9006. По запросу красим в любой цвет по RAL и делаем двустороннюю окраску, чтобы фасад и интерьер сочетались. Подбор под фасад — на странице цветов рольставен.
БелыйRAL 9016
Слоновая кость / бежевыйRAL 1015
КоричневыйRAL 8014
ШоколадRAL 8017
Золотой дуб (под дерево)
Махагон (под дерево)
АнтрацитRAL 7016
Серебристый металликRAL 9006
Тёмно-зелёныйRAL 6005
Любой цвет по RALRAL *
Управление экструдированными рольставнями
Тяжёлое экструдированное полотно почти всегда оснащают электроприводом — поднимать массивную ламель механикой неудобно. Мотор подбираем с запасом по моменту, чтобы он не работал на пределе; управление — кнопкой, пультом, а на коммерческих объектах группой или из диспетчерской с возможностью завести проёмы на систему контроля доступа. На рольставни ставим приводы Alutech (мы дилер и сервис с 2001 года), аварийное открывание закладываем там, где оно требуется по безопасности.
Электропривод Alutech + клавишный выключатель
Тубулярный электромотор Alutech (AN-Motors) внутри вала с управлением от настенного клавишного выключателя — базовая электрификация. Обычный выключатель или выключатель с замком.
Электропривод Alutech + пульт ДУ
Радиоуправляемый электропривод Alutech (AN-Motors) с пультом дистанционного управления на 1–5 рольставен. Допускается групповое управление.
Карданное управление
Передача усилия через шарнирный карданный вал — позволяет управлять рольставней с любой стороны проёма.

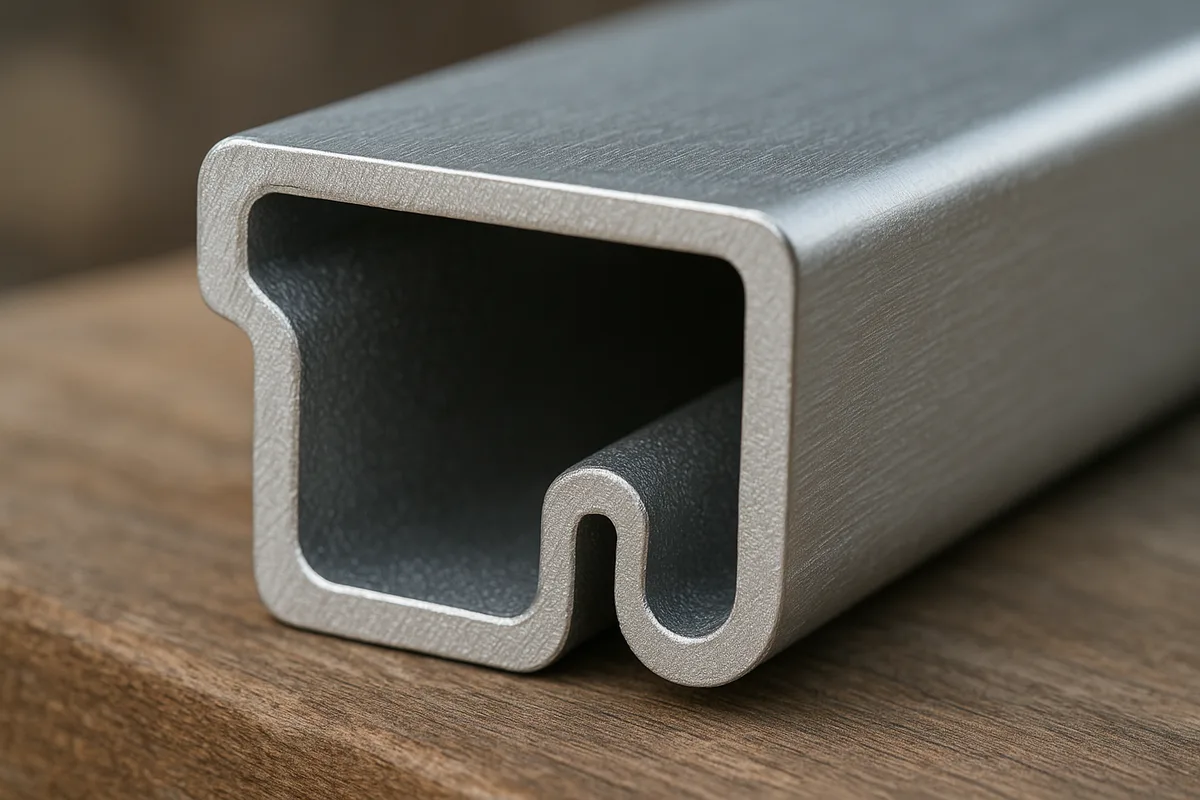

Сечение экструдированной ламели
Что влияет на стоимость экструдированных рольставен
Рольставни на экструдированном профиле стоят 18 500–24 000 ₽/м² — дороже бытовых пенозаполненных (от 12 800 ₽/м²), потому что металла в цельной ламели больше, а полотно тяжелее и требует усиленных направляющих и более мощного привода. Внутри этого диапазона цена зависит от серии профиля и класса защиты.
- Серия и толщина профиля AER — чем массивнее ламель и выше класс защиты, тем дороже.
- Площадь полотна — считается по фактическим размерам проёма; широкие проёмы требуют большего сечения.
- Привод и направляющие — под тяжёлое полотно закладывают мощный мотор и усиленные направляющие.
- Управление и опции — автоматика Alutech 16 200 / 20 200 ₽, группа/диспетчерская, замки, цвет по RAL.
Цены ориентировочные, из нашего калькулятора; на итог действует скидка. Точную стоимость считаем после бесплатного замера по Москве и области — по серии профиля, размеру проёма, классу защиты и управлению.
Примеры экструдированных рольставен
Частые вопросы
Что такое экструдированные рольставни?
Это рольставни с цельной алюминиевой ламелью, которую выдавливают (экструдируют) из сплава, а не катают из тонкой ленты. Стенки заметно толще, есть внутренние рёбра жёсткости — профиль массивный и стойкий к ударам и взлому. Серии AER. Такие рольставни берут на витрины, первый этаж, коммерцию и широкие проёмы, где защита важнее веса и цены. Стоят 18 500–24 000 ₽/м².
Чем экструдированные рольставни отличаются от пенозаполненных?
Способом изготовления ламели и, как следствие, прочностью. Пенозаполненную (роллформованную) ламель катают из тонкого алюминия и заполняют пеной — она лёгкая и недорогая, для бытовой защиты от солнца и шума. Экструдированную выдавливают из сплава цельным сечением — она толще, жёстче, тяжелее и стойка к взлому. Грубо: пенозаполненные — для быта и окон, экструдированные — для защиты от взлома и широких проёмов.
Защитят ли экструдированные рольставни от взлома?
Да, в этом их смысл. Толстые стенки и цельное сечение делают ламель стойкой к ударам, отжиму и попыткам вскрытия — её не промять рукой и не вскрыть подручным инструментом за секунды, как тонкий бытовой профиль. Для максимальной защиты берут антивандальные модели на усиленной экструзии. Важна и глубина захода ламели в направляющие, которая не даёт отжать полотно, — её мы рассчитываем под проём.
Экструдированные или антивандальные рольставни — в чём разница?
Это пересекающиеся понятия. Экструзия — это технология и материал ламели (цельный профиль AER). Антивандальные рольставни — это продукт максимальной защиты, который как раз и делают на усиленной экструзии. То есть антивандальные модели всегда экструдированные, но среди экструдированных есть и менее массивные витринные профили. За конкретными моделями и классами защиты — в раздел антивандальных рольставен.
Почему экструдированные рольставни дороже?
Потому что в цельной ламели больше металла, чем в тонкой роллформованной, а полотно тяжелее и требует усиленных направляющих и более мощного привода. Вы платите за реальную взломостойкость и жёсткость. Рольставни на экструзии стоят 18 500–24 000 ₽/м² против от 12 800 ₽/м² у пенозаполненных. На рядовом окне эта прочность избыточна, поэтому экструзию берут именно туда, где защита оправдывает цену.
Нужен ли особый привод для экструдированных рольставен?
Да, под тяжёлое экструдированное полотно мотор подбирают по весу и площади с запасом по крутящему моменту, чтобы он не работал на пределе. Мы ставим приводы Alutech (дилер и сервис с 2001 года) и закладываем усиленные направляющие. Экономить на приводе под тяжёлым полотном нет смысла — это оборачивается износом и ремонтом дороже изначально правильной сборки.
Можно ли смотреть наружу через экструдированные рольставни?
Да, для витрин есть экструдированные профили с перфорацией или прозрачными вставками — они дают частичный обзор и вентиляцию при закрытой защите, что удобно для магазинов и кафе. Для максимальной взломостойкости берут цельные профили без перфорации, но тогда обзора через полотно нет. Что важнее — обзор товара или максимальная защита — подскажем под вашу задачу.
На какой проём можно поставить экструдированные рольставни?
Экструзия как раз и держит широкие и высокие проёмы, на которых тонкий роллформованный профиль начинает выгибать и подклинивать. Под размер берут профиль большего сечения, усиленные направляющие и при необходимости промежуточные опоры, а мотор — с запасом по моменту. Для очень больших проёмов (склады, въезды) это уже промышленная конфигурация. Размеры и серию уточняем на замере.
Сколько стоят экструдированные рольставни?
Рольставни на экструдированном профиле серии AER стоят 18 500–24 000 ₽/м² в зависимости от серии и класса защиты. Автоматика Alutech добавляет 16 200 / 20 200 ₽; на цену влияют размер полотна, привод, направляющие и опции. На итог действует скидка. Цены ориентировочные; точную стоимость считаем после бесплатного замера по серии профиля, размеру и управлению.
Справочные документы
Национальный стандарт на роллетные ставни и роллетные ворота — справочный источник по конструкции экструдированных профилей и классам защиты. Соответствие изделия подтверждается сертификатами на профиль.
Полезные материалы
Как получают экструдированную ламель
Экструзия — способ изготовления, при котором разогретый алюминиевый сплав продавливают через формообразующую матрицу. На выходе получается сплошной профиль нужного сечения с толстыми стенками и внутренними рёбрами, без пенного наполнения. Такая ламель жёстче прокатной, плотно сидит в замках соседних ламелей и хорошо держит форму на широком полотне. «Кардинал-Альянс» (марка JRM) собирает экструдированные рольставни на собственном производстве в Москве с 1997 года и ставит их туда, где владелец хочет получить массивное сплошное полотно: на витрины, входные группы магазинов и кафе, окна и двери первого этажа, отделения банков и служебные проёмы.
Сплошные AER и решётчатые AEG
В актуальном каталоге ALUTECH экструдированные профили делятся на два семейства. Сплошные AER44/S и AER55/S с ламелью 44 и 55 мм весят 6,27 и 8,08 кг/м² и полностью закрывают проём — за таким полотном не видно ни интерьера, ни товара. Решётчатые AEG56 и AEG84 массой 6,6 и 7,12 кг/м² собраны из ламелей с открытыми просветами: витрина закрыта, но подсвеченный товар остаётся виден с улицы или из галереи торгового центра. Оба семейства окрашиваются порошковым способом по каталогу RAL и могут сочетаться в одном объекте — например, сплошное полотно на служебной двери и решётчатое на витрине.
Что меняется в конструкции под тяжёлое полотно
Масса экструдированного полотна в два-три раза выше, чем у роликовой прокатки, поэтому вместе с профилем меняются и остальные узлы. Направляющие берут усиленные, с глубоким заходом ламели, и крепят их анкерами в стену. Короб получается крупнее, потому что толстая ламель быстрее набирает диаметр намотки. Подъём доверяют трубчатому электроприводу Alutech, который подбирают по массе полотна с запасом по крутящему моменту; JRM — официальный дилер и сервисный центр Alutech с 2001 года, поэтому приводы мы устанавливаем и обслуживаем сами. Управление — выключатель, выключатель с ключом снаружи для персонала, радиопульт или группа с одного пульта; ручное аварийное открывание закладываем везде, где проём должен оставаться проходимым.
Где экструзия оправданна, а где выгоднее роликовая прокатка
Экструдированный профиль выбирают осознанно: когда вам нужна жёсткая сплошная ламель на витрине, входной двери или окне первого этажа, либо решётчатое полотно с обзором. Для рядового окна квартиры или дачи, где задача — тень, тишина и аккуратный вид, достаточно лёгких пенозаполненных профилей роликовой прокатки. К этому же семейству относится AG/77: ламель 77 мм с пенным наполнением и массой 4,64 кг/м², которая закрывает широкие проёмы крупным ровным рисунком, оставаясь легче экструзии. На замере мы честно показываем, где экструдированное полотно даст вам ощутимую пользу, а где ту же задачу решит прокатный профиль с меньшим коробом и более простым управлением.
Цвет, договор и замер
Полотно, короб и направляющие окрашиваются порошковым способом в базовые оттенки — белый RAL 9016, коричневый RAL 8014, шоколад RAL 8017, антрацит RAL 7016, серебристый металлик RAL 9006 — или в любой цвет каталога RAL под фасад и брендбук. Онлайн-калькулятор считает экструдированные рольставни в обобщённых категориях «усиленный» и «решётчатый профиль», а конкретную серию, привод, направляющие и короб инженер подбирает на бесплатном замере по Москве и области. Итоговая комплектация и стоимость закрепляются в договоре. Гарантия по действующим условиям JRM: 3 года на конструкцию и 5 лет на электропривод Alutech; условия доставки и монтажа приведены на отдельной странице.
