Два шлагбаума одной модели, купленные в один день, через три года выглядят совершенно по-разному. Один поднимает стрелу так же ровно, как в первую неделю; второй уже пережил замену мотор-редуктора и живёт от ремонта до ремонта. Бренд тут почти ни при чём. Цена комплекта — тоже. Разницу делают четыре вещи: натяжение балансировочной пружины, соответствие класса привода реальному потоку машин, настройки платы и то, как встала тумба на основание. Всё это проверяется без приборов, а половина — вообще руками, за пару минут.
Что именно изнашивается в приводе шлагбаума
«Сгорел шлагбаум» — диагноз бытовой. Внутри тумбы отказывает конкретный узел, остальные при этом обычно живы. Электродвигатель убивают перегрев и частые пуски под нагрузкой: обмотка греется, изоляция стареет, у коллекторных моделей стачиваются щётки. Редуктор сдаёт по зубьям и червячной паре — рывковые старты и удары в упор выдавливают смазку, выбивают зазоры. Балансировочная пружина со временем теряет упругость и устаёт по виткам, а если её изначально подобрали не под эту стрелу, мотор и редуктор постоянно работают в перегрузке. Электроника стоит особняком: плата управления, пусковой конденсатор, концевые выключатели или энкодер. Именно концевики и энкодер отвечают за «странное поведение» — стрела не доходит до горизонта, бьёт по упору, сама дожимается с рывком в конце хода. Механику тумбы, то есть подшипники вала, рычаг, кулисы и фланец стрелы, расходуют вибрация и неровно вставшее основание. Правило работает одно: ресурс всей системы равен ресурсу самого нагруженного узла, а перегружает его, как правило, чужая настройка. Календарь ни при чём. Разбор узлов и кинематики со схемами есть в справочном материале про устройство шлагбаумов и их основные компоненты.
Балансировка стрелы: главный фактор, который решает всё

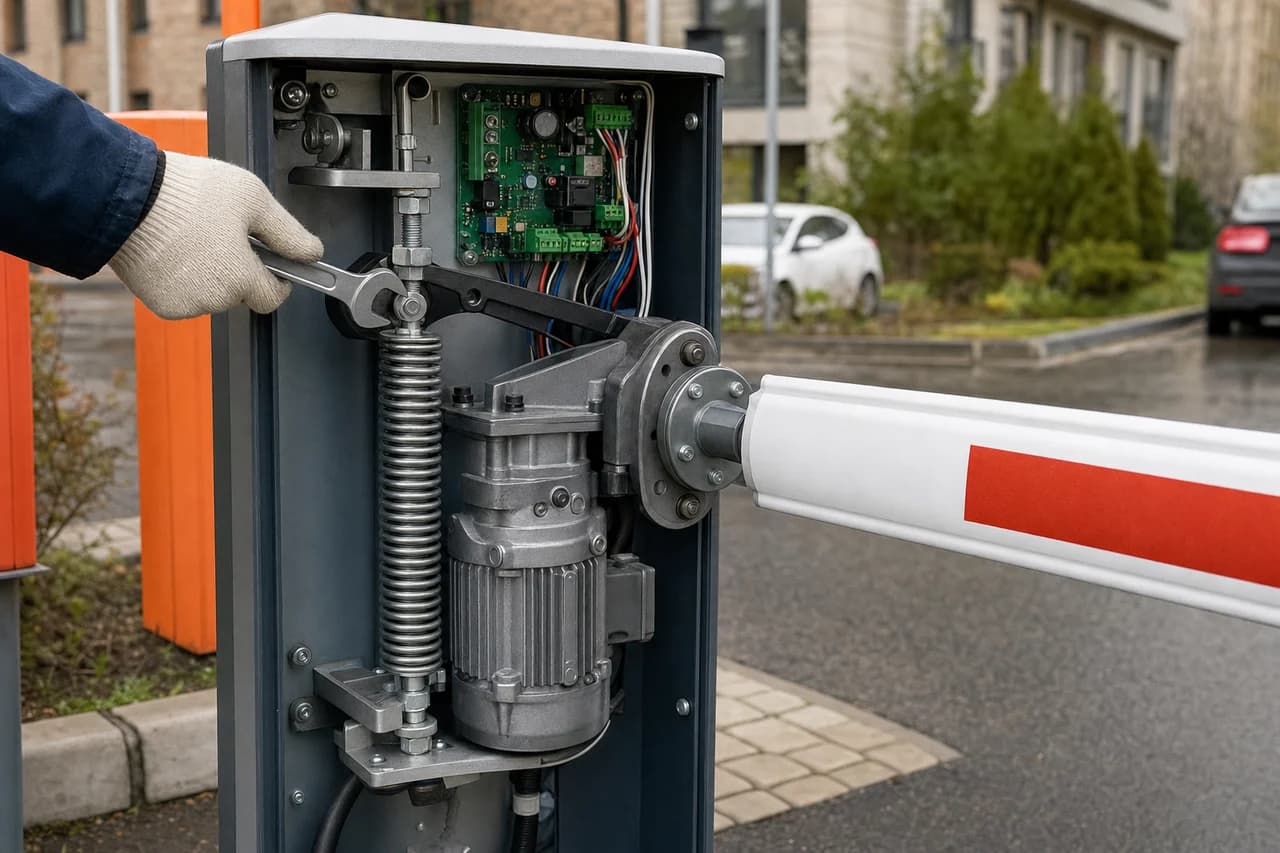

Пружина в тумбе нужна ровно затем, чтобы мотор поднимал не стрелу целиком, а разницу между её весом и усилием пружины. Когда баланс выставлен верно, стрела, отключённая разблокировкой от привода, замирает примерно на сорока пяти градусах и никуда не едет: ни вниз, ни вверх. Валится к земле — пружина слаба, и каждый подъём мотор тянет лишний вес, разогревая обмотку. Рвётся вверх — пружина перетянута, теперь двигатель перегружается уже на закрывании, а стрела вдобавок колотит по опоре. Проверка занимает две минуты: разблокируйте привод штатным ключом, вручную выведите стрелу на середину хода и отпустите. Всё видно сразу. Разбалансировку почти всегда приносят переделки: стрелу укоротили под новый проезд, повесили светоотражающую юбку, добавили подвижную опору или маятниковую подвеску под низкий козырёк. Любая такая операция требует перенастройки натяжения, а иногда и другой пружины по жёсткости; подбирают её по паспорту конкретной системы, где производитель прямо расписывает связку «длина стрелы — тип пружины — точка крепления». Крутить регулировку наугад не стоит: перетянутая пружина выводит из строя не только мотор, но и рычажный механизм.
Интенсивность: почему один и тот же привод где-то живёт, а где-то горит
Класс интенсивности производитель пишет в паспорте: сколько циклов подряд система тянет без пауз на остывание и какой режим для неё штатный. Цифру берут из документа, а не прикидывают на глаз. Практический смысл в другом: шлагбаум у частного дома и шлагбаум на въезде в жилой комплекс на полторы сотни квартир — машины разного класса, даже если стрела у них одинаковой длины. Бытовой привод, поставленный на плотный поток, работает без передышки, обмотка не успевает остыть, срабатывает термозащита — и жильцы видят стрелу, зависшую в поднятом положении. Дальше круг замыкается: перегрев, просадка характеристик, ещё больший ток, ускоренная деградация. Считайте при выборе не среднее число проездов за сутки, а пиковый час: утренний разъезд на работу и вечерний возврат дают всплеск, который и определяет требуемый класс. Учитывайте и режим удержания — если в час пик стрела подолгу стоит вверху, разумнее задать длинную паузу автозакрывания, чем гонять привод туда-обратно каждые полминуты. Для проходных с непрерывным потоком берут промышленные серии: усиленный редуктор, принудительное охлаждение. Помогает и геометрия проезда: чем короче стрела, тем меньше момент на валу и тем спокойнее живёт механика.
Стрела и навесное: как лишний килограмм превращается в поломку
Момент на валу зависит не от веса как такового, а от веса, умноженного на плечо. Плечо решает. Килограмм, повешенный у самого конца стрелы, грузит привод в разы сильнее, чем тот же килограмм у тумбы. Отсюда следствие: светодиодная подсветка по всей длине, тяжёлая резиновая кромка, реечная решётка-«юбка», рекламный щит и особенно подвижная опора на конце — каждый раз повод пересчитать баланс. Стрелы бывают круглые и прямоугольные, с разной толщиной стенки, с демпфирующей вставкой и без; профиль подбирают под ширину проезда, ветровую зону и наличие навесного. Обрезка стрелы болгаркой по месту, без последующей регулировки пружины, — история массовая, и заканчивается она тем, что привод работает с перетяжкой. Если стрелу регулярно сносит транспорт, ставьте её на срывной кронштейн, чтобы удар не уходил в вал и редуктор: новая стрела всегда дешевле нового привода. Заглядывайте и в узел крепления к фланцу — разбитые отверстия и люфт в болтах дают ударную нагрузку на каждом цикле, редуктор от неё стачивается заметно быстрее. Стрелы, опоры, юбки, кронштейны и фотоэлементы подбирают под конкретную серию тумбы; ассортимент собран в разделе комплектующих для шлагбаумов.
Настройки платы: замедление, усилие и автозакрывание
Плата управления либо бережёт механику, либо методично её разбивает; середины тут нет. Решают три параметра. Первый — зоны замедления в начале и в конце хода: без них стрела разгоняется и влетает в упор на полной скорости, а каждый такой удар выбивает зазоры в редукторе и расшатывает крепление стрелы. Второй — усилие и порог обнаружения препятствия. Задерёте значение, и система станет травмоопасной, а заодно перестанет замечать растущее сопротивление механики; занизите — получите ложные реверсы от каждого порыва ветра. Третий — время автозакрывания: короткая пауза в час пик заставляет привод молотить лишние циклы, слишком длинная ослабляет контроль проезда. Настройку ведут по инструкции конкретной платы: у Came, FAAC, Nice и Hörmann параметры задаются по-разному, часть моделей при первом запуске сама проводит обучение хода. Повторять это обучение нужно после любой механической регулировки, иначе контроллер живёт по устаревшей карте и продолжает лупить стрелой по упору. Режимы доступа и логика автоматики — тема отдельного материала на сайте. Здесь достаточно одного: грамотно выставленные замедления продлевают жизнь редуктору сильнее, чем любая смазка.
Питание и электрика: невидимая причина половины отказов
На въездных группах питание чаще всего так себе, а привод к его качеству чувствителен. Длинная линия малого сечения проседает под пусковым током: мотор недополучает напряжение, тянет больше тока и греется. Симптом узнаваемый — утром шлагбаум ходит бодро, а вечером, когда сеть загружена, еле шевелится. Второй враг — импульсы и грозовые наводки по длинным линиям к фотоэлементам, считывателям и петлевым детекторам; здесь страдает уже плата, а не механика. Питающий кабель, его сечение и защитные аппараты считают по проекту конкретной установки, с учётом длины трассы и суммарной нагрузки. Универсальных значений не существует, и подбирать их по аналогии с соседним двором нельзя. Обязательны нормальное заземление тумбы, отдельная линия питания и защита от импульсных перенапряжений на вводе. Сигнальные кабели разводите отдельно от силовых, в разных трубах, иначе наводки будут давать ложные срабатывания. Влага в гофре и клеммной коробке — сюжет сам по себе: вода поднимается по кабелю снизу вверх, окисляет клеммы, и появляются плавающие отказы, которые потом ищут неделями. Площадка, закладные и кабельные трассы подробно разобраны в материале о подготовке к монтажу, а по резервному питанию есть отдельная инструкция.
Класс привода под ваш поток и ширину проезда считается заранее: подберите шлагбаум и получите расчёт у «Кардинал-Альянс» — замер по Москве и области, монтаж под конкретную площадку.
Основание и геометрия: почему кривая тумба съедает ресурс
Тумба с наклоном или на просевшем основании переводит часть веса стрелы в боковую нагрузку на подшипники вала. По электрике при этом всё в норме, мотор ни на что не жалуется. А механика тем временем изнашивается неравномерно: появляется характерный люфт, поднятая стрела начинает «гулять» по вертикали. Диагностика несложная — приложите уровень к боковой грани тумбы в двух плоскостях и оцените зазор между стрелой и опорой в закрытом состоянии; если он изменился со временем, основание ушло. Причины типовые: мелкое основание, сделанное без оглядки на грунт, отсутствие дренажа, промерзание и морозное пучение, соседство с тяжёлой техникой, которая расшатывает грунт вибрацией. Глубину и конструкцию основания задают проектом с учётом типа грунта, глубины промерзания в конкретном районе Подмосковья и веса самой тумбы; общего числа «на все случаи» тут нет. Второй геометрический фактор — упоры. Стрела должна ложиться на опору или в ловитель без натяга и без ударного касания: приходит с силой — каждый цикл добавляет микроудар по всей кинематике. Проверьте заодно вертикальность подвижной опоры, если она стоит: перекошенная опора подклинивает стрелу и создаёт то самое растущее сопротивление, которое привод отрабатывает перегрузкой.
Что убивает привод в эксплуатации быстрее всего
Сценариев, после которых привод уезжает в ремонт, немного. Почти все рукотворные.
- Подъём стрелы руками без разблокировки — вращение через редуктор в обратную сторону разбивает червячную пару.
- Проезд «на хвосте» за предыдущей машиной, когда стрела опускается на крышу: удар уходит в вал и в крепление.
- Использование шлагбаума как ворот — стрела не преграда и не рассчитана на постоянное силовое противодействие.
- Отключённые или сбитые фотоэлементы: каждый контакт с препятствием оборачивается перегрузкой привода.
- Мойка тумбы струёй под давлением — вода заходит внутрь корпуса и попадает на плату.
- Наледь на опоре и в ловителе зимой — привод дожимает стрелу через ледяной клин; о зимних отказах на сайте есть отдельный разбор.
Отдельно про пульты и вызывные панели. Когда брелок срабатывает через раз, жильцы жмут кнопку по три-четыре раза подряд, привод получает кашу из команд «открыть — стоп — закрыть» и отрабатывает лишние реверсы. Слабый радиоканал расходует механический ресурс косвенно, но вполне ощутимо. Поэтому антенну выносят наружу, а после монтажа проверяют дальность с крайней точки подъезда.
Пошаговый регламент обслуживания
Проходите этот список два-три раза в год и обязательно перед зимним сезоном. На один шлагбаум уходит около часа.
- Обесточьте привод автоматом на щите и убедитесь в отсутствии напряжения, прежде чем снимать кожух: работать под напряжением на плате нельзя.
- Снимите кожух тумбы, продуйте или аккуратно уберите пыль и паутину, поищите следы влаги и коррозии на плате и клеммах.
- Протяните крепёж — болты фланца стрелы, анкеры тумбы, контакты в клеммной колодке; окисленные клеммы зачистите.
- Проверьте балансировку: разблокируйте привод, выведите стрелу примерно на сорок пять градусов и отпустите — она должна остаться на месте, иначе отрегулируйте натяжение пружины по паспорту системы.
- Осмотрите пружину и её проушины на трещины и вытянутые витки; при повреждении меняйте пружину целиком, тип подбирайте по документации модели.
- Смажьте те узлы, которые указал производитель — обычно это ось рычага и шарниры; редуктор в закрытом корпусе без необходимости не вскрывайте.
- Верните блокировку на место, подайте питание и прогоните пять-шесть полных циклов, слушая посторонние стуки и наблюдая, как отрабатываются замедления в начале и конце хода.
- Проверьте фотоэлементы: перекройте луч рукой при закрывании — стрела обязана остановиться и пойти вверх; протрите линзы, проверьте соосность.
- Протестируйте сигнальную лампу, дальность работы пультов с крайней точки подъезда и, если он есть, петлевой детектор под асфальтом.
- Осмотрите опору и ловитель: стрела должна ложиться без натяга, при перекосе выставьте опору по уровню и по высоте.
- Запишите дату обслуживания и все замеченные отклонения — журнал позволяет поймать нарастающую проблему до отказа.
Ранние признаки, что привод пошёл на исход
Механика редко умирает молча — сначала она предупреждает. Первым меняется звук: вой на подъёме, щелчки в средней части хода, гул на старте, которого раньше не было. Замедление стало рваным, стрела дёргается на переходе скоростей или подрагивает в верхней точке: либо редуктор выработался, либо после проскальзывания энкодера сбилась карта хода. Горячий корпус привода после серии проездов и срабатывание термозащиты в час пик означают, что класс интенсивности исчерпан или система тянет перегруз из-за баланса. Поднятая стрела поехала вниз сама — износ червячной пары либо ослабшая пружина. Лужица смазки на дне тумбы — прямой повод разбирать редуктор. Ложные реверсы при исправных фотоэлементах и полном отсутствии препятствия говорят о выросшем сопротивлении в механике: контроллер фиксирует превышение усилия там, где раньше его не было. Каждый из этих признаков требует диагностики, а не увеличения порога усилия на плате. Подняв порог, вы уберёте симптом и ускорите разрушение узла. При первых сигналах имеет смысл вызвать сервис — ремонт и диагностика шлагбаумов обходятся кратно дешевле замены мотор-редуктора в разгар зимы.
Что заложить на этапе покупки, чтобы ресурс был выше
Дешевле всего ресурс покупается один раз — вместе с комплектом. Берите привод с запасом по классу интенсивности относительно пикового часа, а не среднесуточного числа проездов: этот запас потом превращается в годы работы без перегрева. Смотрите на тип механики. Гидравлические приводы традиционно спокойнее переносят непрерывную работу, электромеханические проще в обслуживании и ремонте в московских условиях; выбор зависит от объекта. Уточните по паспорту, есть ли у платы плавный старт и регулируемое замедление, предусмотрены ли встроенная диагностика и лог ошибок: такие мелочи экономят часы поиска неисправностей. Отдельно проверьте доступность запчастей по серии — тумба, живущая десять лет, переживёт несколько плат и пружин, и наличие оригинальных комплектующих в итоге важнее скидки при покупке. Заранее решите вопрос резервного питания и ручной разблокировки, чтобы при отключении электричества никто не поднимал стрелу силой. Заложите нормальную кабельную инфраструктуру и основание: переделывать после укладки асфальта втрое дороже, чем сделать сразу. «Кардинал-Альянс» работает с 1997 года, у компании собственное производство в Москве и более 5 000 выполненных заказов по всем направлениям, поэтому подбор идёт под конкретный поток и площадку, а не по строчке в прайсе. Смонтированные объекты можно посмотреть в разделе выполненных работ.
Кто и с какой периодичностью должен обслуживать шлагбаум
Регулярность важнее глубины. Ежемесячный осмотр силами управляющей компании или ответственного жильца занимает десять минут: глазами оценить стрелу и опору, перекрыть луч фотоэлементов, послушать привод на ходу, убедиться, что сигнальная лампа мигает. Сезонное обслуживание идёт по списку выше — весной и осенью, с обязательной проверкой балансировки и протяжкой крепежа. Сервисный выезд специалиста нужен при любом изменении поведения системы, после наезда транспорта, после грозы с отключением питания, а также при замене стрелы или навесного оборудования. На объектах с высоким потоком — жилые комплексы, бизнес-центры, логистические въезды — договор на плановое обслуживание оправдывает себя хотя бы тем, что вставший шлагбаум блокирует весь въезд, а не одну машину. Заведите на объекте простую карточку: модель тумбы, длина и тип стрелы, дата установки, тип пружины, даты обслуживания и замен. Через два года она сэкономит вам минимум один вызов. И никакая профилактика не спасёт систему, изначально подобранную не под нагрузку, — поэтому подбор и обслуживание разумно держать у одного подрядчика.
