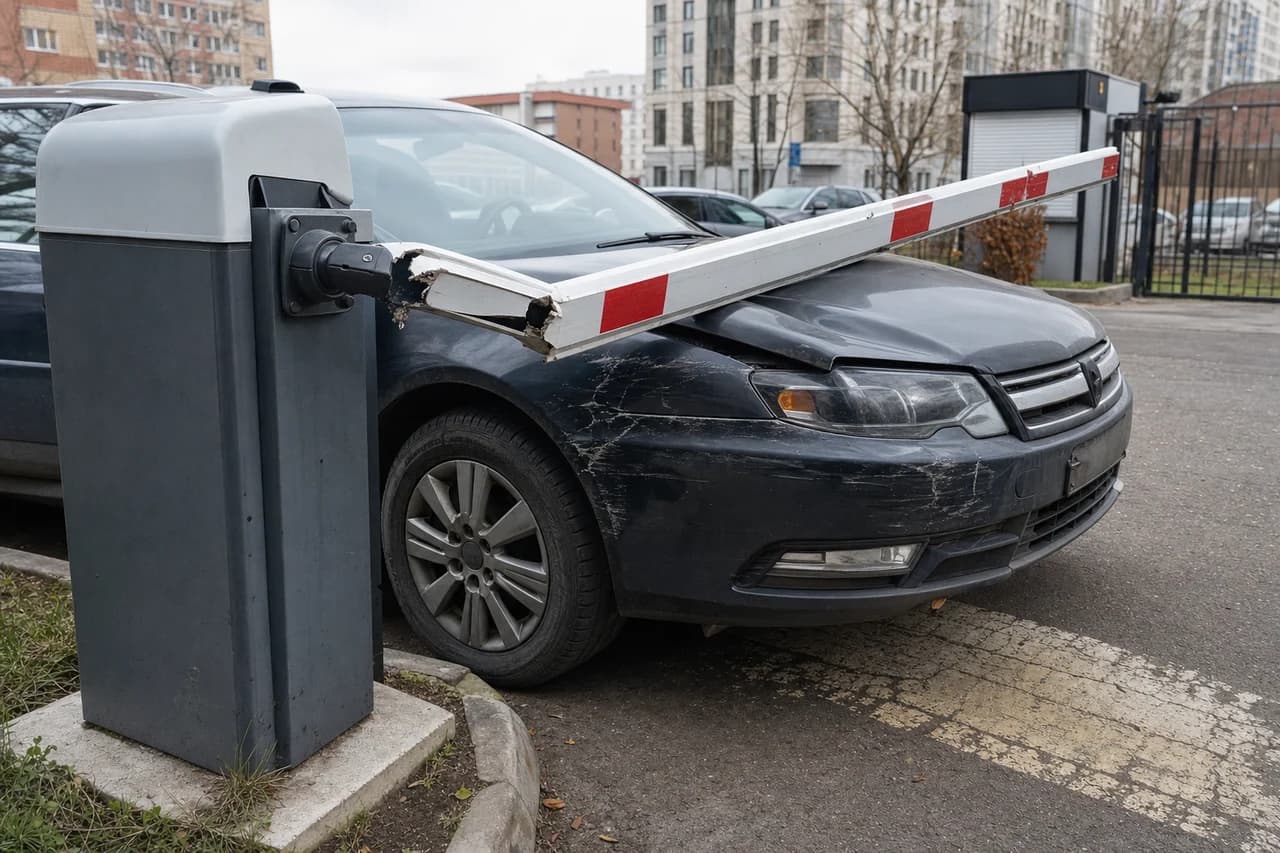

Удар автомобилем по стреле читается за один внимательный осмотр. Погнутый профиль, срезанный кронштейн, ушедшая балансировка, разбитый редуктор — четыре разных истории, и цена у них разная. Разница в деньгах — на порядок. От того, что вы увидите у тумбы в ближайшие полчаса, зависит, приедет ли к вам монтажник с одной новой стрелой в багажнике или бригаде придётся вскрывать корпус, снимать привод и заново вязать пусконаладку. Поэтому первым делом не пульт, а осмотр — по узлам, от точки удара к мотору.
Первые действия на месте: снять питание, освободить проезд, зафиксировать картину
Самая дорогая ошибка случается в первые минуты, когда охранник или житель пробует «догнать» стрелу приводом: жмёт пульт, слышит стук, жмёт ещё раз. Если стрела зажата в деформированном кронштейне, мотор упирается в препятствие, а расплачиваются за это редуктор и плата управления. Обесточьте автоматику вводным автоматом в щите и только потом подходите к тумбе. Затем разблокируйте привод штатным ключом или рычагом: место разблокировки и способ смотрите в паспорте вашей модели, у Came, FAAC, Nice и Hörmann они устроены по-разному. Остаток стрелы поднимите руками в вертикаль или снимите обломки целиком, соберите с асфальта осколки, обрывки светоотражающей ленты и разлетевшийся крепёж. Проезд освобождайте сразу — перекрытый въезд во двор или на склад к вечеру превращается во вторую проблему поверх первой, со звонками и разбирательствами. Обломки не выбрасывайте: по характеру излома специалист поймёт, погасила ли стрела энергию удара собой или та дошла до вала.
Диагностика по узлам: что смотреть и в каком порядке
Удар распространяется от точки контакта к приводу, значит и проверять надо в ту же сторону — от кончика профиля к тумбе. Пройдите по цепочке и запишите, что увидели: для сервисной службы это половина работы. Как связаны между собой узлы, подробно разобрано отдельно, здесь — только диагностические признаки: как связаны стрела, вал, пружина и редуктор.
- Стрела: изгиб, вмятина, трещина у комля, расслоение алюминия, сорванная светоотражающая полоса, сломанные держатели гребёнки или подвижной опоры.
- Кронштейн и фланец крепления: сорванная резьба, вытянутые в овал отверстия, погнутая пластина, следы проворота стрелы относительно кронштейна.
- Вал и подшипниковый узел: люфт вбок при покачивании рукой, скрежет и заедание на ручном ходу, смещение стрелы от оси проезда.
- Балансировка: разблокированная стрела не держится в промежуточном положении — падает вниз или улетает вверх, значит рычаг или пружина деформированы либо ослабли.
- Привод и плата: после подачи питания слышен гул без движения, стрела идёт рывками, не находит концевые положения, автоматика вываливается в ошибку.
Отдельно посмотрите фотоэлементы и петлевой детектор. Часто удар происходит не сам по себе: стрела опустилась на кузов, потому что датчик защиты сбит с оси, залеплен грязью или его луч перекрыл снежный вал у обочины. Поставить новую стрелу и оставить неработающую защиту — значит купить себе такой же вызов через месяц. Новая стрела уйдёт следом за старой.
Вариант A: заменить только стрелу
Маршрут для случая, когда пострадал сам профиль: тумба стоит ровно, стрела снимается с кронштейна без монтировки и мата, вал не люфтит, а в ручном режиме ходит плавно от вертикали до горизонтали. Хороший знак — «чистый» перелом или изгиб на удалении от комля: алюминиевую стрелу и проектируют так, чтобы она гасила удар собой и не транслировала его в редуктор. Новую подбирают не «по длине на глаз», а по модели тумбы: сечение, тип комля, шаг крепёжных отверстий и посадка на кронштейн у разных производителей не унифицированы, и лишний миллиметр здесь стоит второго выезда. Заодно выясните, потребуется ли перенастройка балансировки: стрела с другой комплектацией по весу — с гребёнкой, юбкой, подвижной опорой — меняет момент на валу, и пружину придётся перетягивать. Готовые стрелы, кронштейны, светоотражающие накладки и опоры собраны в разделе комплектующих для шлагбаумов. По срокам и бюджету это самый предсказуемый сценарий из трёх.
Вариант B: восстановить узел крепления, вал и балансировку
Сюда вы попадаете, если стрела снялась, но кронштейн повело, отверстия под болты разбиты в овал, а разблокированная стрела перестала держаться в среднем положении. Одной новой стрелой тут не отделаться: перекошенный кронштейн даёт постоянный перекос, стрела встаёт не строго горизонтально, а вся паразитная нагрузка ложится на подшипник и вал. Работа раскладывается на три шага — замена кронштейна и крепежа, проверка вала на люфт и биение, повторная настройка пружины и концевых положений в блоке управления. Балансировка тут узловая точка. Правильно настроенный шлагбаум удерживает разблокированную стрелу практически в любом положении, без падений и подскоков; только в этом случае мотор работает в расчётном режиме, а не тянет груз на себе. Оставите балансировку «как получилось» — привод пойдёт в ускоренный износ; механику этого износа мы разбирали в материале про ресурс приводов, а здесь достаточно короткого вывода: после любого удара балансировку проверяют обязательно, даже если внешне всё цело.
Вариант C: заменить привод или тумбу целиком
К полной замене ведут три сценария. Первый — таранный удар в саму тумбу: корпус смят, анкеры вырваны, бетонное основание пошло трещиной, стойка стоит с наклоном. Второй — удар по стреле, после которого её упорно «дожимали» приводом: вал провёрнут, зубья редуктора сколоты, вал мотора гуляет вдоль оси, при включении из корпуса слышен металлический хруст. Третий — модель снята с производства, запчастей под неё уже не найти, а конструкция из неродных деталей превращается в вечный сервисный абонемент. Замена только привода внутри существующей тумбы обходится дешевле новой стойки, но проходит не всегда: посадочные места, крепление пружины и разъёмы платы должны совпасть. Если тумбу сорвало с основания, экономить на бетоне бессмысленно — площадку и закладную переделывают под конкретную модель, вместе с вводом кабельных трасс. Заодно это повод закрыть старые слабые места: взять более защищённую тумбу, пересмотреть саму схему проезда. Актуальные модели — в разделе автоматических шлагбаумов, а диагностику с выездом и подбор запчастей возьмёт на себя сервис по ремонту шлагбаумов.
Матрица выбора: три маршрута по критериям
- Когда применим: A — погнута или сломана стрела, вал без люфта, ручной ход плавный; B — деформирован кронштейн или сбита балансировка, стрела не держит промежуточное положение; C — смята тумба, сорваны анкеры, разрушен редуктор либо запчастей под модель попросту нет.
- Объём работ: A — снять остаток стрелы, поставить новую, наклеить светоотражение; B — то же плюс замена кронштейна, проверка вала, перетяжка пружины и перенастройка концевых; C — демонтаж привода или всей стойки, восстановление основания, монтаж и полная пусконаладка.
- Что нужно заранее: A — модель тумбы и параметры стрелы из паспорта; B — доступ внутрь тумбы и запчасти узла крепления; C — данные по проезду, питанию и основанию, фактически новый мини-проект.
- Стоимость и срок: A — минимальные; B — средние; C — максимальные, точную величину считают после осмотра по калькулятору JRM или на замере.
- Риск повтора без доработок: A — высокий, если причина удара осталась на месте; B — средний; C — низкий, потому что заодно пересматривают защиту и разметку.
- Что получаете в итоге: A — восстановленный внешний вид и открытый проезд; B — корректную геометрию и штатный режим работы привода; C — обновлённый узел въезда со сроком службы «с нуля».
Теперь по типам объектов. Двору многоквартирного дома, где стрелу зацепили на выезде по-бытовому, хватит варианта A — но с обязательной проверкой фотоэлементов, иначе история повторится. Офисной или торговой парковке с постоянной сменой машин, где по стреле приложились ощутимо и она стала «косить», нужен вариант B: без выравнивания кронштейна и настройки балансировки привод будет доживать свой ресурс в разы быстрее. Складу, логистическому терминалу и въезду, куда заходят фуры и спецтехника, после удара в тумбу остаётся вариант C — и лучше сразу вместе с пересмотром геометрии проезда, потому что повторный таран там вопрос времени, а не вероятности.
Как сделать следующий удар дешевле
Удары по стреле не заканчиваются вместе с ремонтом, зато их последствия заранее переводятся из графы «замена привода» в графу «замена стрелы». Помогают простые вещи. Отрывной или срезной кронштейн: при боковом ударе стрела уходит с крепления, не выкручивая вал, — уточните, есть ли такая опция под вашу модель. Разделение потоков и стоп-линия краской перед стрелой, чтобы водитель видел, где заканчивается его место. Свежая светоотражающая разметка на самом профиле: выцветшую красно-белую ленту в сумерках и снегопаде не видно. Совсем. Светофор или сигнальная лампа на тумбе снимают вечный спор «мне разрешили проезд или нет». По защите есть два тонких места: фотоэлементы должны стоять на высоте, где их перекроет низкий седан, а не только борт фуры, а петлевой детектор — работать по всей ширине проезда, чтобы стрела не пошла вниз в промежуток между тягачом и прицепом. Стоит тумба близко к траектории поворота — добавьте отбойник, металлический столбик обходится дешевле новой стойки. Проверьте это до зимы.
Фиксация ущерба и что сообщить сервису при заявке
Пока обломки лежат на месте, отснимите серию: общий вид въезда с двух сторон, стрелу и точку излома крупно, кронштейн, номер и повреждения автомобиля, кадр с камеры видеонаблюдения с датой. Отдельным кадром — шильдик тумбы с моделью и серийным номером: по нему подбирают запчасти, не гоняя мастера «на разведку». Выгрузку видеозаписи запрашивайте у охраны или УК сразу, в тот же день: архив пишется по кругу, и через несколько суток доказывать будет нечем. Кто и кому возмещает ущерб, дальше решается между собственником, управляющей организацией и виновником — порядок зависит от вашей ситуации и документов, мы отвечаем за техническую часть. Заявку на ремонт заметно ускорит короткий набор данных: производитель и модель, длина стрелы, характер удара, что происходит при подаче питания, есть ли люфт вала, держится ли разблокированная стрела в среднем положении. С таким описанием мастер выезжает уже с нужной стрелой или кронштейном, а не за вторым визитом.
