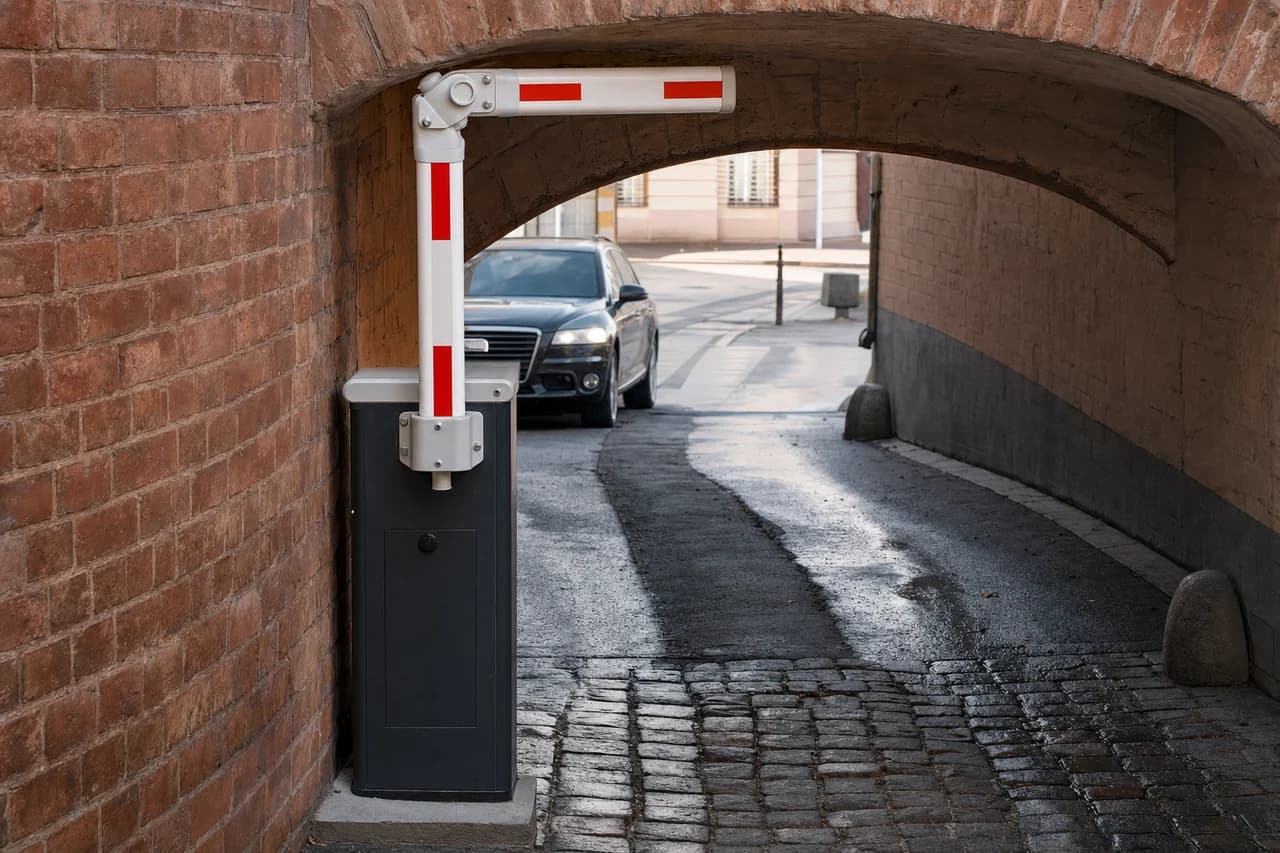

Прямая стрела в тесной подворотне почти всегда с чем-то спорит: поднимаясь почти вертикально, она находит себе противника — пяту арки, козырёк, водосточную воронку, силовой кабель на скобах, ветку старой липы. Обходных путей два. Шарнирная стрела (её же называют складной и откидной) доворачивает внешнюю секцию вниз и держит её у стойки, поэтому наверх уходит только половина длины. Телескопическая при подъёме вдвигается сама в себя и просто становится короче. Разница между ними не в цене и не в «продвинутости», а в том, какое ограничение мешает именно на вашем въезде: не хватает высоты над осью стрелы или не хватает места сбоку от тумбы.
Шесть размеров, которые снимают до выбора типа стрелы
Начните с рулетки, а не с каталога приводов. Ширину проезда в свету берут по самой узкой точке: между кирпичными откосами арки, между бордюрами, между стеной и отбойником — «примерно четыре метра на глаз» здесь не работает. Свободную высоту меряют не по центру арки, а строго над той точкой, где будет вращаться стрела: габарит задаёт самый низкий выступ в зоне подъёма, будь то свес перекрытия, светильник, кронштейн камеры, кабель на скобах или поперечная стяжка. Потом добавляются расстояние от предполагаемой оси тумбы до противоположного края проезда, габариты бокового препятствия у самой стойки — лоток ливнёвки, труба, столб, крыльцо — и профиль покрытия с уклоном. Уклон коварен: закрытая стрела уходит от асфальта неравномерно, и по низкой стороне остаётся щель, в которую спокойно пролезает мотоцикл.
Шестой размер — свободная зона перед стрелой. Это место, где автомобиль останавливается и ждёт открытия, где ляжет индуктивная петля или встанет датчик. В подворотне такой зоны нередко нет вообще: машина ждёт, уже стоя под аркой, и тогда меняются и логика управления, и точки установки фотоэлементов. Промах виден сразу. Стрелу подобрали по ширине проезда, про свес забыли — на открытии она бьёт по кирпичу, привод встаёт по току или уводит концевик, шарнир и пружина уходят из баланса. Такой ремонт обходится дороже, чем нормальный подбор с самого начала. Почему длину стрелы нельзя просто «подрезать» под арку, становится понятно, если посмотреть, как устроен шлагбаум и из каких узлов состоит: редуктор и балансировочная пружина рассчитаны на конкретное плечо и вес.
Откидная стрела: как она уходит вверх, не задев перекрытие
Складная стрела — она же откидная, шарнирная, коленчатая — собрана из двух звеньев, соединённых шарниром с тягой синхронизации. На открывании первое звено идёт вверх от тумбы, а тяга принудительно доворачивает второе: оно складывается вниз и в открытом положении висит примерно параллельно первому. Вертикальный габарит конструкции задаёт длина ближней к тумбе секции плюс запас на кронштейн — не полная длина стрелы. Отсюда и её ниша: подворотни с низкой пятой арки, въезды в подземные и полуподземные паркинги с бетонным перекрытием, проезды под навесами и козырьками, площадки под воздушными линиями и низкими кронами старых деревьев. Там, где прямая стрела не встанет никогда, шарнирная проходит с зазором.
Расплата за компактность — более капризная механика. Шарнир и тяга требуют точной геометрии установки: перекос тумбы по вертикали, который прямая стрела «прощает» лёгким дребезгом, у складной превращается в закусывание сустава и стук на каждом цикле. Балансировка тоньше — центр масс смещается по ходу открывания, поэтому пружину подбирают под фактическую длину и вес обеих секций, а не «по ширине проезда». Продумайте заодно судьбу сложенной секции: в открытом положении она висит у стойки на высоте головы, там же, где ходят люди. Значит, светоотражающие накладки обязательны, а тумбу иногда стоит отодвинуть от пешеходной дорожки на полшага. Предельную длину стрелы, допустимый угол и требования к основанию ищите в паспорте выбранной системы — у разных серий они разные, универсального числа тут нет. Сравнивать конкретные модели под свой замер удобно из каталога автоматических шлагбаумов.
Телескопическая стрела: перекрыть весь проезд, когда стреле некуда встать
Телескоп устроен иначе: его секции вдвигаются одна в другую при открывании и выдвигаются при закрывании, а привод выдвижения синхронизирован с подъёмом тросом или ремнём. В закрытом положении стрела держит полную ширину проезда, в открытом её длина сжимается до габарита внешней секции. Такая механика выручает в двух ситуациях. Первая — рядом со стойкой стена, глухой забор, столб или дерево, и полной длине просто некуда встать вертикально: она упирается сбоку или сверху. Вторая — проезд надо перекрыть целиком, высота ограничена, но геометрия места не даёт разместить сложенную секцию шарнирной стрелы: под ней, например, эвакуационный выход или витрина магазина.
Ограничения телескопа растут из массы и парусности. Выдвижная конструкция тяжелее прямой такой же длины, поэтому запас по мощности привода и аккуратная балансировка тут важнее; при большом вылете некоторые системы предполагают ответную опору-ловитель на другой стороне проезда, а под неё нужен свой закладной элемент. Вторая уязвимость — направляющие. Песок, дорожные реагенты и вода в пазах дают заедание и рывки, а рывок на выдвижении быстро разбивает трос. В московских дворах, где реагентом сыплют всю зиму, это главный пункт обслуживания. Допустимую длину, шаг секций, необходимость опорной стойки и класс защиты узла выдвижения смотрят в паспорте конкретной модели, а не в общих рекомендациях.
Складная или телескопическая: по каким признакам выбирать
Выбор почти всегда диктует одно доминирующее ограничение: либо высота над осью стрелы, либо свободное место сбоку от тумбы. Разложите свой въезд по признакам:
- Низкий свес или перекрытие прямо над стойкой, а сбоку места достаточно — складная стрела: она не выходит за габарит по высоте и механически проще телескопа.
- Стена или столб вплотную к стойке, стреле физически некуда встать — телескопическая: она сокращает длину, а не только высоту.
- Проезд узкий, высота нормальная, мешает один козырёк над въездом — иногда хватает сместить тумбу на метр и оставить прямую стрелу; дешевле и надёжнее любой спецгеометрии.
- Постоянный интенсивный поток (жилой комплекс, служебный въезд) — на первый план выходят ресурс привода и скорость цикла, поэтому берите систему с запасом по мощности под фактическую длину стрелы.
- Проезд общий с пешеходами — заранее решите, где окажется сложенная секция в открытом положении, и предусмотрите отступ и светоотражающую разметку.
- Площадку зимой чистят трактором — телескоп с открытыми направляющими попросит обслуживания чаще, чем шарнир.
Типичный сюжет старой Москвы: арка с низкой пятой, ширина в свету заметно меньше, чем во дворе, слева ливнёвый лоток. Тумбу выносят перед арку, ставят складную стрелу — и микроавтобусы с фурами заезжают, не «пригибаясь». Обратный сюжет: въезд между двумя капитальными стенами, сверху свободно, по бокам ни сантиметра. Прямая стрела там встанет вертикально, но развернуть её при монтаже и обслуживании невозможно, и телескоп снимает вопрос коротким габаритом в открытом положении. Чаще всего ошибаются иначе: ставят обычную стрелу и программно ограничивают угол подъёма, оставляя её висеть наискосок. Проезд под ней сужается по высоте, водители задевают крышей и рейлингами, а конструкция всё время работает с нештатной нагрузкой.
Монтаж в тесном проезде: тумба, зона качания, безопасность
В узком месте положение тумбы решает больше, чем выбор привода. Стойку разворачивают так, чтобы люк обслуживания открывался туда, где может встать человек с инструментом: прижмёте корпус к стене — и регулировка пружины или замена концевика превратится в демонтаж. Основание считают под конкретную модель и грунт по проекту: тип и габариты закладной, армирование, способ крепления берут из документации системы и данных площадки — универсальных значений здесь не бывает. С электрикой та же история: питание, автоматику защиты, трассы и сечения определяет проект, а кабель заводят в трубе с запасом на будущую переразделку. Внутри арки трассу часто удобнее вести по существующим лоткам, но это согласуют с эксплуатирующей организацией дома.
Отдельно про зону качания. В подворотне пешеход и автомобиль идут по одной полосе, поэтому фотоэлементы выставляют так, чтобы луч перекрывал траекторию колеса и корпуса машины, а не только край проезда; в длинных арках оправдана вторая пара. Индуктивную петлю закладывают в покрытие с учётом армирования и уклона — на брусчатке её монтаж отличается от асфальта. Стрелу оклеивают светоотражающими элементами по всей длине, складную секцию включительно, а перед тумбой ставят отбойник или полусферу: в тесном проезде машины ходят вплотную, и одного касания бампером хватает, чтобы сдвинуть стойку с оси. Датчики, ловители, петли, отбойники, пульты и приёмники собраны в разделе комплектующих для шлагбаумов — часть из них дешевле заказать сразу, чем добирать после первого инцидента.
Эксплуатация: что ломается у складных и телескопических стрел и как этого избежать
У сложных геометрий свои болевые точки. У складной стрелы это шарнир и тяга: люфт в суставе даёт стук и «недоскладывание», внешняя секция перестаёт полностью уходить в габарит и начинает цеплять арку кромкой. Проверка занимает минуту: раз в сезон посмотрите на открытую стрелу с торца — если секции перестали быть параллельны, отрегулируйте тягу, не дожидаясь удара по кирпичу. У телескопа изнашиваются направляющие и трос, и они сообщают об этом заранее: рывки при выдвижении, скрип, неполное закрытие последней секции. Чистка пазов от песка и реагента вместе с контролем натяжения троса продлевает жизнь узлу сильнее, чем любая смазка «на глаз». Балансировку вслепую не трогают: пружину подбирают под фактическую длину и массу стрелы, и после замены секции или добавления юбки её настраивают заново.
Дороже всего обходится самодеятельность под низкую арку. Обрезанная стрела ломает баланс и перегружает редуктор, самодельная петля вместо заводского шарнира выбивает вал, а навешенный противовес добивает подшипники. Если стрела уже задевает перекрытие или привод греется и встаёт на середине цикла, начинать нужно с диагностики: нередко вопрос закрывается заменой стрелы на складную и перенастройкой концевиков, без замены тумбы. Что именно смотрят и чинят, описано в разделе ремонта и обслуживания шлагбаумов. И держите в голове простую вещь: чем сложнее геометрия, тем важнее, чтобы замер, подбор и монтаж вёл один исполнитель — тогда паспортные ограничения по длине и высоте учтены с первого дня, а не всплывают в момент установки.
