Погрузчик входит в проём на ходу, ленты разлетаются веером — и в эту же секунду с другой стороны шагает комплектовщик с коробкой на двух руках. Он проём не видит: пластик затёрт вилами до молочного тумана. Делить такой проход на два коридора или оставлять один на всех, становится понятно уже по обходу склада, если записать четыре вещи: сколько проездов набегает в час пик, какой габарит у самой широкой машины, есть ли у персонала своя дверь и где физически стоит человек в момент въезда техники. Дальше всё упирается в конкретику: лента в проездной и пешей зоне разная, ширина разная, разметка тоже.
Почему один общий проход через завесу конфликтует сам с собой
Погрузчик и пешеход раздвигают ленты по-разному, и это не вопрос вкуса. Машина проходит быстро и на постоянной высоте: мачта и каретка отводят полосы жёстко, пластик скользит по металлу, край работает на истирание. Человек толкает завесу руками на уровне груди, чаще всего чем-то занятыми — коробкой, тележкой, терминалом, — и делает это медленно. Проём при таком проходе остаётся открытым дольше, чем при проезде техники. Когда оба сценария идут через одну секцию, выбивается нижняя треть полос: задиры от вил, сколы от углов поддонов, чёрные следы подошв, а верхние две трети выглядят как в день монтажа. Изнашивается не завеса, а две-три конкретные полосы посередине, и менять придётся именно их. Опаснее другое. Пешеход внутри завесы не виден водителю, пока полосы не раздвинуты, а раздвигаются они уже в проёме. Мутная от царапин лента добивает обзор, и аргумент «прозрачно — значит безопасно» перестаёт работать. Промах виден сразу — по тому, как часто кто-то замирает перед проёмом, пропуская машину.
Что реально даёт разделение на две зоны
Разделение закрывает три задачи одним движением. Безопасность: пеший коридор уходит к краю проёма, водитель заранее знает, с какой стороны появится человек, а человек не оказывается на траектории мачты. Ресурс материала: в проездной секции стоит лента потолще и пожёстче, рассчитанная на удары кареткой, в пешей — тоньше и мягче, чтобы отводилась рукой и не била полосой в спину. Климат: пеший проход вскрывает меньшую площадь, чем полноценный проездной, и суммарная утечка тепла за смену снижается, потому что неспешные проходы людей перестают «продувать» весь проём целиком. Есть и чисто хозяйственный плюс: когда убиты полосы только в узкой пешей зоне, вы меняете три-четыре ленты, а не пересобираете подвес.
Когда одной общей завесы достаточно
Двух зон требует не каждый склад. Одной секции хватает там, где техника ходит редко — единичные проезды за смену, а не поток, — и рядом есть штатная дверь для персонала, через которую люди и так ходят по привычке. Второй сценарий: проём узкий, и разместить проездную и пешую зону рядом не выйдет без того, чтобы у техники не съелся габарит по бокам. Третий: проём чисто транспортный, в отгрузочной зоне, куда пешком по регламенту никто не заходит. Здесь разумнее вложиться не в деление, а в качество ленты и плотный нахлёст: сплошная завеса с хорошим перекрытием переживёт кое-как продуманное деление. Сомневаетесь — посмотрите на пол. Вытоптанная дорожка сбоку от проезда значит, что люди уже сами назначили себе второй проход, и его остаётся только оформить.
Как измерить трафик до того, как заказывать
Решение принимается по часу наблюдения в пик — обычно это утренняя приёмка или вечерняя отгрузка, и час этот придётся отстоять с блокнотом. Считайте тремя колонками: проезды техники, проходы людей и случаи, когда и то и другое оказалось в проёме одновременно или с разрывом в пару секунд. Третья колонка решает всё. Регулярные пересечения в течение часа означают, что вопрос закрыт: делайте две зоны. Запишите заодно, с чем ходят люди — с пустыми руками, с терминалом сбора данных, с гидравлической тележкой или с габаритной коробкой на двух руках: от этого зависит ширина пешего коридора и сама возможность раздвинуть ленты. И отметьте направление движения: если проезд почти всегда односторонний, пеший коридор ставят со стороны, противоположной развороту мачты.
Три рабочие схемы конфигурации проёма

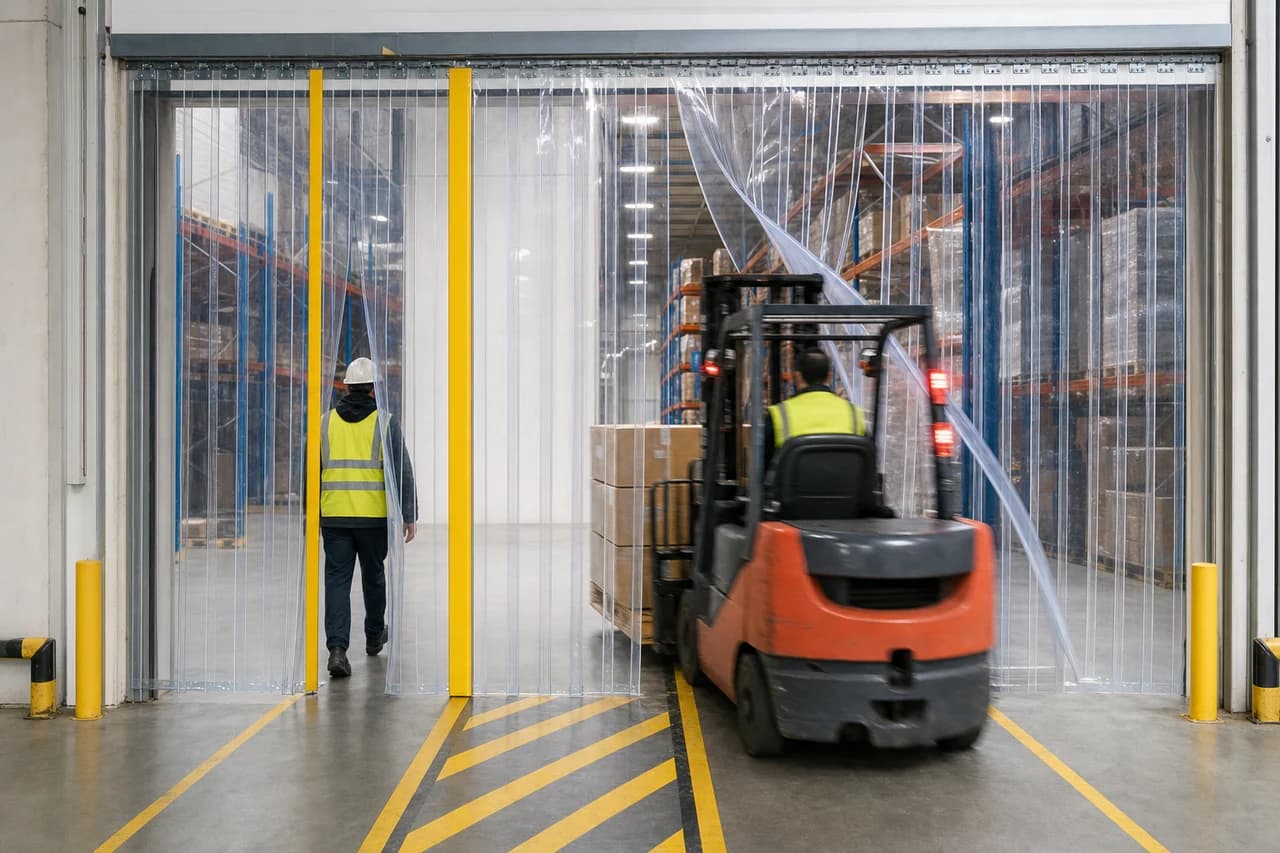

Первая схема — сплошная завеса на всю ширину, без выделенных зон. Дешевле всего по комплектующим, проще всего в ремонте, годится для редкого трафика и узких проёмов. Вторая — одна завеса, но разбитая по секциям: середина набрана широкой и толстой лентой под проезд, крайние полосы отданы пешеходам и помечены сигнальным цветом. Подвес общий, конструкция не усложняется ни на болт, потоки разводятся разметкой и разницей в ленте. Третья — два физически разных прохода: широкий проездной и отдельный узкий пеший, разнесённые по проёму или вовсе в разные проёмы, каждый со своим кронштейном и своим подвесом. Третья схема нужна там, где поток идёт непрерывно в обе стороны и где важен температурный контур: пеший коридор делают уже и с увеличенным нахлёстом, не мешая при этом проезду. Выбор между второй и третьей обычно упирается в ширину проёма и в то, найдётся ли место под отдельный кронштейн без того, чтобы он лез в габарит техники.
Чем отличается лента в проездной и в пешей зоне
В проездной секции лента живёт в постоянном контакте с металлом, и главное требование к ней — не пойти трещиной по краю после сотен проездов. Отсюда более толстые и широкие полосы, часто рифлёные: ребро хуже слипается и меньше затирается по всей плоскости. В пешей зоне логика обратная — полоса должна отводиться рукой без усилия и не возвращаться хлёстким ударом, поэтому берут ленту тоньше и уже. Когда склад отапливается, а проём выходит на улицу или в холодную зону, обе секции делают на морозостойком составе: обычный пластик на морозе дубеет и трескается ровно по линии сгиба, то есть там, где его раздвигают чаще всего. Что именно даёт морозостойкая формула, разобрано в разделе про морозостойкие ПВХ-завесы. Ширины, толщины и величину нахлёста не переносите из чужого проекта: они считаются от высоты проёма, габарита техники и перепада температур. Сверяйтесь с паспортом выбранной системы или считайте в централизованном калькуляторе JRM — там подбор идёт от размеров вашего проёма.
Разметка и заметность: чтобы деление работало без напоминаний
Деление потоков держится не на чертеже в папке, а на том, читает ли его человек за полсекунды на подходе. Сигнальные полосы контрастного цвета по границе пешей зоны дают понятную рамку: водителю видно, где кончается его коридор, пешеходу — где начинается его. Границу обязательно дублируйте напольной разметкой по обе стороны проёма, минимум на пару шагов вперёд, иначе человек подойдёт к завесе по диагонали и войдёт в проездную секцию просто потому, что так ближе. Прозрачность полос — тоже расходник: затёртая мутная лента обнуляет главный аргумент в пользу завесы, взаимную видимость с обеих сторон проёма. Если у проёма вплотную стоят стеллажи, проверьте, куда попадает человек, выходящий из пешего коридора, — в просматриваемый участок или в слепую зону водителя. И последнее, о чём забывают чаще всего: пеший проход должен быть удобнее проездного. Иначе люди пойдут там, где короче.
Не уверены, делить проём или хватит одной секции, — вызовите замерщика «Кардинал-Альянс»: специалист посмотрит трафик, габарит техники и предложит схему под ваш проём. Замер по Москве и области.
Пошагово: как спроектировать проём с двумя проходами
- Промерьте проём по факту — ширину и высоту в трёх точках: бетонные проёмы ровными почти не бывают, в расчёт идёт минимальное значение.
- Снимите габарит самой крупной техники: ширину по колёсам, ширину каретки и высоту мачты в транспортном положении. От этих цифр считается ширина проездной секции.
- Посчитайте пиковый час: проезды, проходы, пересечения. Регулярные пересечения — прямое основание для отдельного пешего коридора.
- Определите, с какой стороны людям удобнее ходить: ориентир — вытоптанная дорожка, расположение рабочих мест и маршрут к стеллажам.
- Разнесите зоны: проездная идёт по центру или по траектории движения техники, пешая — у края, со стороны, противоположной развороту мачты.
- Подберите ленту раздельно для каждой зоны: потолще и рифлёная на проезд, тоньше и мягче на проход, морозостойкая — если за проёмом холод.
- Проверьте несущее основание: притолока, закладная или отдельный кронштейн должны держать вес всей завесы плюс динамику от проездов.
- Заложите сигнальные полосы по границе пешей зоны и согласуйте напольную разметку с обеих сторон проёма.
- Соберите подвес так, чтобы полосы снимались поштучно: ленты в проездной зоне придётся менять чаще остальных.
- После монтажа прогоните технику и пройдите пешком в обе стороны: полосы должны возвращаться в нахлёст и нигде не задирать край.
Ошибки, из-за которых деление не приживается
Чаще всего пеший коридор делают слишком узким. Человек с коробкой в него не вписывается, разворачивается и идёт через проездную секцию — схема рушится за первую же смену. Второй промах: в пешую зону вешают ту же толстую жёсткую ленту, что и на проезд. Она тяжело отводится, возвращается ударом, и люди начинают обходить её стороной уже осознанно. Третий — пеший проход оказывается там, где техника разворачивается: на бумаге зоны разделены, в жизни пешеход выходит прямо под мачту. Четвёртый — ограничиться цветными полосами в самой завесе и забыть про пол: без напольной разметки границу видят только те, кто и так знает схему. Пятый — монолитный подвес без возможности снять одну полосу; тогда любой задир в центре превращается в разборку половины завесы. Всё это лечится на этапе замера и обходится дешевле, чем переделка уже смонтированного проёма.
Обслуживание проёма с двумя зонами
Раз в неделю пройдите вдоль завесы и осмотрите нижнюю треть полос в проездной секции — задиры, продольные трещины и загнутый край появляются именно там. Полосу с трещиной снимайте сразу: разрыв ползёт вверх по ленте и за пару недель превращается в свисающий лоскут, который наматывается на колесо. Смотрите, возвращаются ли ленты в исходный нахлёст. Если соседние полосы перестали перекрываться, значит, сдвинулось крепление или разболтался крючок, и тепло уходит в получившиеся щели. В пешей зоне следите за прозрачностью: жирные отпечатки ладоней плюс пыль дают мутную плёнку, за которой не видно движения с другой стороны. Держите запас полос для обеих зон прямо на складе — замена одной ленты занимает минуты, а ожидание поставки оставляет проём открытым на дни. Минуты против дней. Крючки, роликовые пластины и кронштейны тоже расходники: их номенклатура и совместимость собраны в разделе про комплектующие для ПВХ-завес.
Что уточнить на замере и как оформить заказ
Замерщику «Кардинал-Альянс» стоит показать не только проём, но и работу вокруг него: пусть застанет вживую и проезд погрузчика, и проход комплектовщика. На месте фиксируют габариты, материал притолоки и стен, наличие закладных, перепад температур между зонами, расстояние до ближайшего стеллажа и траекторию разворота техники. Из этого складывается схема — сплошная завеса, деление по секциям внутри одного подвеса или два отдельных прохода — и параметры ленты для каждой зоны отдельно. Компания работает с 1997 года, производство собственное, в Москве, за плечами больше 5 000 выполненных заказов по всем направлениям, так что нестандартная ширина секции или два типа ленты в одном проёме — рабочая задача, а не разработка с чистого листа. Типовые решения под складские помещения собраны на странице ПВХ-завесы для склада. Прикинуть стоимость можно заранее, но финальная цифра появляется после замера: деление проёма меняет и метраж ленты, и количество крепежа.
Готовы посчитать свой проём — соберите конфигурацию в калькуляторе JRM и отправьте заявку в «Кардинал-Альянс»: подберём ленту отдельно под проезд и под пеший проход, выедем на замер по Москве и области.
