Выбор между монтажной пластиной, штангой и откидным кронштейном упирается в три вещи: есть ли над проёмом куда физически прикрутить подвес, как часто вы снимаете полосы и проезжает ли сквозь проём техника, способная зацепить полотно бортом. Ответите на них до заказа — получите завесу, которая годами держит нахлёст и моется без автовышки. Не ответите — через месяц полосы разъезжаются, планка висит на половине анкеров, а мойщик каждую неделю выдирает ленты с мясом. Промахи с креплением повторяются от объекта к объекту, и почти каждый из них снимается ещё на замере.
Миф «подвес — копейки, главное выбрать ленту»
В смете крепёж выглядит скромно рядом со стоимостью самих лент. Заказчик машет рукой: «подвес любой, какой есть». Логика понятна — работает-то лента, она держит тепло и отсекает пыль. Вот только подвес остаётся единственным узлом, который принимает на себя всю массу полотна и каждый удар техники, и он же задаёт, насколько быстро полоса снимается и возвращается на место.
Экономия вылезает так. Тяжёлые морозостойкие или толстые ленты на слабых держателях разбивают отверстия, полоса сползает и ложится на соседнюю не тем краем: нахлёст пропадает, в щель начинает тянуть. Планка, посаженная на случайный крепёж с большим шагом, провисает в середине проёма, и завеса выгибается дугой — по краям полосы висят ровно, по центру волочатся по полу и быстро истираются. Отдельный сюжет — подвес, который вообще не рассчитан на снятие. Мойщик дёргает ленту вверх, держатель ведёт, и через несколько циклов мойки половина полос держится на хомутах и проволоке.
Порядок разумнее обратный. Сначала определяетесь с лентой — ширина полосы, исполнение, величина нахлёста, — а уже под эту массу и ширину проёма подбираете тип подвеса, шаг и число точек крепления. Массу полотна и количество держателей считают по конкретной спецификации, а не по памяти; цифры берите из комплектации, которую привозит замерщик.
Способ крепления, выбранный раньше, чем померили притолоку
Геометрия проёма диктует подвес жёстче любых предпочтений. Пока нет замера, неизвестно главное: есть ли сверху ровная площадка под планку, не мешает ли шина ворот, кабель-канал, рельс подвесной кран-балки или короб рольставни, сколько остаётся между верхом проёма и потолком. Менеджеру по телефону проще пообещать «поставим стандартно на планку». А на месте обнаруживается притолока в пару сантиметров, и крепить попросту некуда.
Отсюда растут два болезненных сценария. В первом завесу вешают внутри проёма, и полотно съедает полезную высоту: грузовик с прицепом или ричтрак перестаёт проходить, верхняя кромка цепляет крышу фуры и рвётся по линии отверстий. Во втором завесу выносят на стену, не проверив, что скрыто за отделкой, — подвес садится в штукатурку или в тонкий лист обшивки и постепенно вылезает из основания вместе с дюбелями.
На замере фиксируют три вещи: чистую высоту и ширину проёма, доступную монтажную площадку сверху и сбоку, материал основания. От них и пляшет решение — вешать в проём с потерей высоты или на фасад с перекрытием сверху и по бокам. Когда техника проходит впритык, завесу почти всегда выносят на стену и закладывают запас по высоте. Это надёжнее любых попыток втиснуться в габарит.
Монтажная пластина: надёжно, но только на стационарных проёмах
Сплошная планка с отверстиями под съёмные держатели встречается чаще остальных решений и ведёт себя предсказуемее всех по жёсткости. Полосу прижимает пластина, положение каждой ленты задано отверстиями, поэтому раскладка не «плывёт» сама собой: выставили нахлёст один раз — он таким и остаётся. Вынос от стены минимальный. Ничего не торчит, завеса не конфликтует с соседними воротами и выключателями.
Планка раскрывается там, где проём работает постоянно, а полосы снимают редко: ворота склада, вход в цех, межцеховой проход, сухой режим эксплуатации. Жёсткости хватает и на широкий проём, если добавлены промежуточные точки крепления. Именно на них обычно и экономят, получая в награду провис по центру.
Уязвимое место — обслуживание. Чтобы снять одну полосу, нужно подняться к притолоке и открутить прижим, а при регламентной мойке всего полотна это десятки подъёмов. На высоком проёме не обойтись без стремянки или подъёмника, а в пищевом цехе, где полосы моют по графику, такая схема быстро выматывает персонал. Спасают либо держатели с быстрым замком, либо другой тип подвеса. Варианты исполнения планок и держателей смотрите в разделе комплектующие для ПВХ-завес, а точный набор под ваш проём соберёт замерщик.
Штанга: удобно сдвигать полосы, но нахлёст приходится контролировать
Трубчатый подвес — это горизонтальная штанга на кронштейнах, по которой полосы висят на кольцах, скобах или подвижных держателях. Главная ценность в подвижности: завесу можно сдвинуть в сторону и открыть чистый проход, когда через проём заносят негабарит, закатывают оборудование или нужно как следует проветрить помещение.
Платой за эту свободу становится нахлёст. Полосы, которые можно двигать, двигаются сами — от сквозняка, от воздушного потока после проезда техники, от того, что их разводят руками и возвращают на глаз. Через неделю в полотне появляются зоны с разошедшимися краями, и завеса держит температуру уже неровно по ширине. Помогают фиксаторы положения и разметка, но дисциплину всё равно придётся поддерживать.
Второй нюанс — прогиб. Длинная труба на двух опорах провисает под массой полотна, особенно с толстыми морозостойкими лентами, поэтому на широком проёме промежуточные кронштейны обязательны: иначе центр завесы просядет и начнёт мести пол. Третий момент касается гигиены. Труба с кольцами собирает больше грязи и промывается хуже плоской планки, поэтому на мясных и молочных участках её берут реже. Когда проёму нужно именно подвижное полотно с жёсткой геометрией, имеет смысл посмотреть сдвижное исполнение на профиле: логика раскладки там другая, и подбирается оно по каталогу систем.
Откидной кронштейн нужен не только «на случай удара»

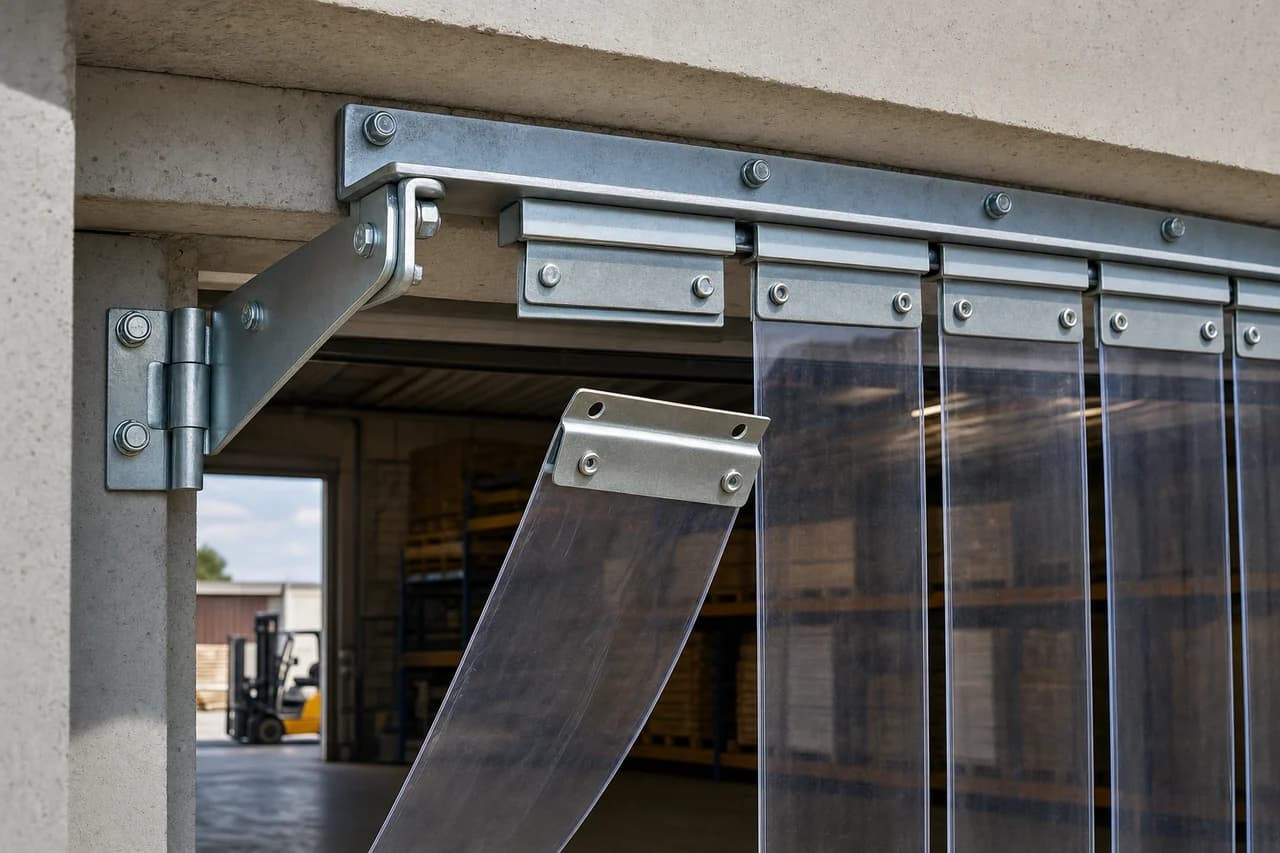

Поворотный кронштейн крепят к стене сбоку или сверху, и он позволяет отвести всю завесу вместе с планкой в сторону либо вверх, освободив проём целиком. Многие заказчики записывают его по статье «защита от дурака»: зацепил водитель — конструкция сложилась, а не оторвалась вместе с куском стены. Пользы на деле больше.
Первый сценарий — проём, через который регулярно идёт крупная или нестандартная техника: въезд на мойку, ворота с заездом фуры под разгрузку, проезд телескопического погрузчика с поднятой кареткой. Отведённая завеса не трётся о борта и кузов, кромки лент не режутся и не мутнеют в зоне контакта. Второй сценарий — обслуживание: отвести полотно к стене и вымыть полосы с двух сторон на уровне рук гораздо быстрее, чем снимать их по одной под потолком. Третий — сезонность. В тёплое время завесу просто убирают, не трогая крепёж.
Ограничения тоже назовём честно. Кронштейну требуется свободное место для откида: стеллаж, шкаф автоматики или вторые ворота вплотную — и отводить полотно некуда. Нужна прочная стена именно в точке навески, потому что вся масса приходится на узел петли, а не распределяется по притолоке. И обязателен фиксатор рабочего положения, иначе сквозняк начнёт самовольно подворачивать полотно. Для въездных групп такой подвес обсуждают вместе с конструкцией ворот — см. раздел ПВХ-завесы для ворот.
Подвес, прикрученный «во что попало»
Планка и кронштейн держатся основанием, и аварии чаще всего случаются именно здесь. В бетонную притолоку крепёж заходит предсказуемо, в кирпич — с оговорками по шву. Дальше начинается самое интересное.
- Сэндвич-панель. Саморез в тонкий облицовочный лист нагрузку не держит: нужна закладная или сквозная траверса, распределяющая вес.
- Профнастил по лёгкому каркасу. Крепёж ведут к прогонам и стойкам, а не в волну листа — иначе лист сминается и отверстия разбиваются.
- Газобетон и пеноблок. Обычный дюбель вырывается вместе с конусом материала; применяют специализированные анкеры под ячеистый бетон.
- Металлическая балка или рама ворот. Вариант удобный, но сверлить несущие элементы вслепую нельзя — нужно понимать, что это за элемент и чья это конструкция.
- Штукатурка и утеплитель поверх основания. Крепёж обязан доходить до несущего слоя, иначе узел «живёт» в отделке.
Второй промах той же природы — слишком большой шаг точек крепления. Планку сажают на четыре анкера по краям, потому что «и так держится», а через сезон центр провисает. Число и расположение точек берут из комплектации под вашу массу полотна и длину планки; на замере это записывают вместе с типом крепежа под конкретное основание. Если основание вызывает сомнения, монтажник предложит подкладную пластину или отдельный несущий уголок — выйдет дешевле, чем переделывать проём после обрыва.
Подвес из разных систем и экономия на металле
Держатели от одного комплекта, планка от другого, крепёж из ближайшего магазина. Такой конструктор рождается, когда полосы докупают отдельно от подвеса. Геометрия отверстий и толщина прижима у разных систем не совпадают: ленту зажимает неполной площадью, она начинает проворачиваться и рвётся по отверстиям. Ещё обиднее, когда через год требуется заменить одну полосу, а подходящего держателя уже не найти, и менять приходится весь ряд.
Материал крепежа отдельно важен для влажных и холодных зон. На автомойке, в моечном отделении цеха и у входа в холодильную камеру металл постоянно в конденсате; в пищевом производстве к этому добавляются моющие средства. Обычная оцинковка покрывается рыжими подтёками, они стекают по прозрачной ленте и портят вид, а в пищевой зоне ещё и вызывают вопросы у проверяющего. Для таких проёмов берут исполнение с повышенной стойкостью к коррозии — какое именно, зависит от режима помещения и фиксируется в спецификации.
Правило простое: подвес, держатели и ленты заказывайте одним комплектом у одного поставщика и сохраняйте спецификацию. Тогда через два года вы покупаете одну полосу и один держатель, а не переделываете завесу целиком. Как это отражается на смете, видно в разделе стоимость ПВХ-завес.
Как часто вы снимаете полосы — и почему это решает выбор подвеса
Регламент обслуживания влияет на тип крепления сильнее, чем ширина проёма. На сухом складском проёме полосы снимают раз в сезон, и глухой прижим на планке никого не стесняет. А вот на мясном или молочном участке, в зоне фасовки, на входе в холодильную камеру полотно моют по графику, и каждый лишний шуруп умножается на число полос и на число моек в месяц.
Под частое снятие берут держатели с быстрым замком: полоса снимается движением вверх-на себя без инструмента и ставится так же. Экономия идёт уже не на минуты, а на часы в месяц, и ленты заодно живут дольше — их перестают дёргать с усилием. Второй приём — промаркировать полосы и держатели по порядку: после мойки каждая лента возвращается на своё место, и нахлёст не нужно выставлять заново. Третий — заранее решить, куда полосы кладут на время мойки. Скрученные рулоном и брошенные стопкой ленты получают заломы, которые потом не расправляются и оставляют щели.
Откидной кронштейн в этом сценарии выигрывает заметнее всего: полотно отводится от проёма, моется на месте целиком, снимать вообще ничего не нужно. На проёмах с высокой притолокой это единственный способ обойтись без подъёмного оборудования при каждой мойке. Для производственных проёмов такой подвес обсуждают сразу с санитарной службой предприятия, чтобы схема мойки и конструкция сошлись.
Чек-лист: что зафиксировать до заказа подвеса
Прежде чем выбирать между планкой, штангой и откидным кронштейном, соберите исходные данные. С ними замер и расчёт укладываются в один визит, а комплект приезжает полным.
- Чистые размеры проёма и доступная площадка для крепления сверху и по бокам.
- Материал основания: бетон, кирпич, сэндвич-панель, профнастил, металлокаркас.
- Что мешает сверху: шина ворот, короб, кабель-канал, трубы, рельс кран-балки.
- Кто и что проезжает: тип техники, максимальная высота и ширина груза, встречное движение.
- Режим помещения: влажность, минусовая температура, мойка химией, пищевая зона.
- Частота снятия полос и способ доступа к притолоке — стремянка, подъёмник, ничего.
- Есть ли сбоку место под откид полотна, если планируете поворотный кронштейн.
С этими пунктами решение обычно приходит само. Стационарный сухой проём с редкой мойкой — планка; проход, который периодически открывают целиком и где нужна подвижность полос, — штанга с фиксаторами; въезд техники, частая мойка или сезонное снятие — откидной кронштейн. Спорные случаи вроде широкого проёма, слабого основания или минусовой зоны закрывают комбинацией: жёсткая планка плюс поворотный узел по краю, усиленный крепёж, промежуточные опоры.
