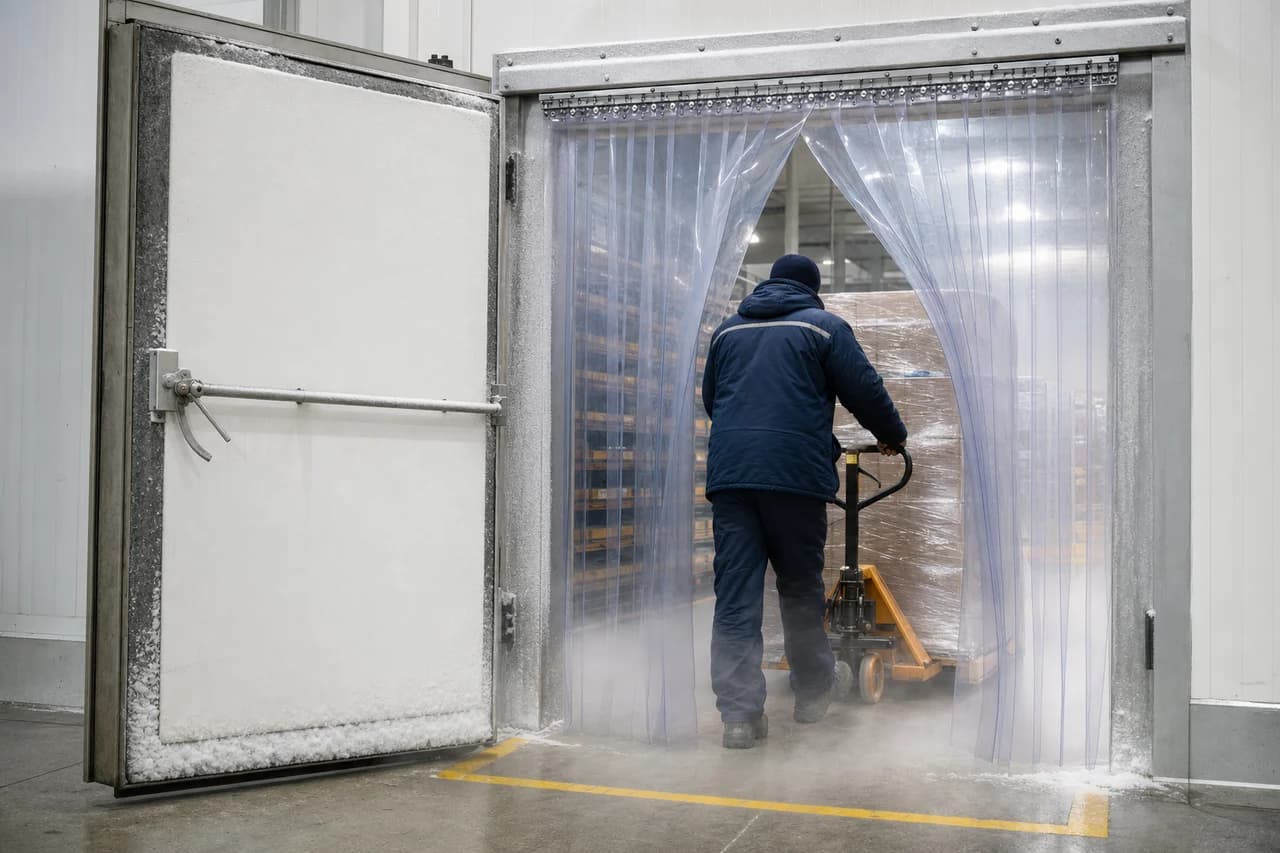

Ленты, изрезанные об углы поддонов за месяц. Нижняя кромка, вмёрзшая в наледь. Половина полос, подвязанная верёвкой к стене, потому что «так удобнее ходить». Проход через холодильную дверь ломается не от мороза, а от организации: пакет вешают по центру проёма, не посмотрев, кто и с чем через него ездит и ходит. Снятая за смену картина трафика, осознанный выбор стороны навески, разведённые потоки людей и техники внутри одного пакета, подвес, рассчитанный на мойку и негабарит, — с таким набором вводных к замерщику приходят один раз, а не переделывают проход дважды.
Шаг первый: снимите картину трафика за смену
Пиковый час у холодильной двери обычно приходится на утреннюю приёмку и на комплектацию под отгрузку. Встаньте там с блокнотом и запишите четыре вещи: сколько раз открывается проём, кто через него идёт, с чем именно и в какую сторону. Отдельно — проходы с занятыми руками. Человек с коробом не отведёт ленты рукой, он продавливает их плечом или углом ящика, и кромки именно на его участке затираются раньше всех. Дальше в дело идёт рулетка: самая широкая единица техники вместе с грузом, обязательно со свесом поддона. Рохля с европоддоном поперёк — это одна ширина, тележка-стеллаж с бортами — совсем другая, а телега с молочными ящиками, сложенными в две колонны, ещё и цепляет ленты сверху.
Запишите и время: сколько дверь стоит распахнутой. Если при приёмке створку открывают и держат так по десять-пятнадцать минут подряд, завеса перестаёт быть вспомогательной и работает как основная преграда — холод сплошным потоком уходит понизу, тёплый влажный воздух заходит поверху. Такому режиму нужны и более плотное перекрытие лент, и жёсткая дисциплина: подвязанных полос быть не должно. Последняя строка наблюдений — мойка. Чем моют камеру, как часто, льют ли из шланга на пол и стены: если льют, пакет должен уметь уходить в сторону целиком, без демонтажа. Эти пять строк и есть техзадание, с которым принимаются все решения дальше.
Где вешать: тёплая сторона, холодная сторона и траектория створки
Со стороны тёплого помещения, перед дверью камеры, — так вешают чаще всего. Логика в поведении конденсата: влага выпадает там, где тёплый воздух встречает холодную поверхность, и пусть она стекает по лентам в отапливаемом коридоре, а не намерзает внутри камеры коркой. Второй довод бытовой: пакет с тёплой стороны проще мыть, осматривать и менять, не надевая куртку. Внутрь завесу переносят по конкретным причинам: перед дверью нет свободной стены или притолоки, створка открывается наружу и перекрывает место крепления, либо за проёмом не тёплый цех, а буферная холодная зона.
Траекторию двери проверьте раньше, чем выберете сторону. Распашная створка в открытом положении не должна задевать несущую планку и кронштейны: измерьте её вылет и вынесите подвес за эту границу либо на потолок. У откатной двери свои габариты — направляющая и полотно в откате; подвес не должен попадать ни в зону хода, ни в габарит уплотнителя. Посмотрите изнутри на ручку, замок-«холодильник» и аварийную кнопку: ленты не имеют права перекрывать к ним доступ, дверь обязана открываться одной рукой. Материал притолоки уточните заранее — сэндвич-панель и бетонная перемычка держат разный крепёж, и это решение принимают на замере, а не по присланной фотографии.
Разведите потоки: пешеходная зона и участок под технику
Пакет лент кажется однородным, а нагружается кусками. Люди «ныряют» в одну и ту же точку: там полосы мутнеют, вытягиваются и первыми надрываются у нижней кромки. У техники свои места контакта — угол поддона бьёт по середине высоты, вилы задирают низ. Разнесите эти зоны сознательно. В широком проёме центр отдайте под рохлю и штабелёр, а пешеходный вход сместите к краю, ближе к стене со стороны прохода, и обозначьте разметкой на полу: две жёлтые линии по ширине человека. Привыкают к такому коридору довольно быстро, если он совпадает с естественной траекторией от стеллажей.
Кромки проёма и границу зон стоит выделить сигнальными лентами контрастного цвета внутри общего пакета: в полутёмном коридоре холодильника прозрачные полосы визуально исчезают, и водитель рохли ведёт машину по цветным краям. Набор собирается из стандартных элементов — прозрачные полосы плюс сигнальные по краям, их перечень есть в разделе комплектующих для ПВХ-завес. Узкий проём, где потоки развести физически некуда, лечится иначе: зону удара усиливают более толстой лентой и сразу закладывают комплект сменных полос ровно на эту секцию. Заменить две-три полосы раз в сезон дешевле и быстрее, чем перебирать весь пакет.
Порядок действий: от замера проёма до тестового прогона
- Замерьте проём в трёх точках по ширине и высоте: старые холодильные короба часто «ведёт», и разница между левой и правой стойкой меняет длину крайних лент.
- Осмотрите притолоку и опишите её словами: сэндвич-панель, бетон, металлическая балка, есть ли ниша или четверть — от этого зависят крепёж и вынос кронштейнов.
- Посчитайте пиковый трафик за час и запишите самую широкую и самую высокую единицу техники вместе с грузом.
- Определите сторону навески с учётом хода створки, положения замка и доступа к аварийной кнопке изнутри камеры.
- Возьмите морозостойкое исполнение ленты, если камера минусовая или дверь ведёт на улицу: обычный ПВХ на холоде дубеет и трескается по кромке.
- Типоразмер ленты и нахлёст подберите через централизованный расчёт JRM, а не на глаз: параметры зависят от ширины проёма, режима камеры и интенсивности проезда.
- Разметьте полосу для пешеходов и полосу для техники на полу перед проёмом, пока завеса ещё не смонтирована.
- Выберите тип подвеса под свой сценарий мойки и крупных заносов: стационарная планка, откидной кронштейн или сдвижной вариант на роликах.
- Задайте зазор нижней кромки над полом так, чтобы ленты не вмерзали в наледь и не подметали лужи, — величину подскажет замерщик по состоянию пола и режиму камеры.
- Прогоните тест сразу после монтажа: гружёная рохля в обе стороны, человек с коробом, полное закрывание и открывание двери камеры.
- Заведите запас сменных лент на две-три полосы центральной зоны и повесьте у двери короткий регламент осмотра.
Тестовый прогон не пропускайте. На нём вылезают мелочи, которые потом будут раздражать всю смену: лента цепляется за выступающий болт петли, крайняя полоса ложится на направляющую откатной двери, нижнюю кромку задирают вилы рохли на выезде. Поймали в первый день — монтажники правят всё за один визит. Через месяц это уже переделка.
Подвес: стационарный, откидной или сдвижной — что брать при частом открывании
Стационарная планка — база: пакет висит неподвижно, ленты раздвигают телом или грузом. Для двери, через которую весь день ходят люди и ездит рохля, этого хватает, но при одном условии: раз в неделю проём должен освобождаться под мойку без демонтажа. Откидной подвес на шарнирных кронштейнах как раз про это — весь пакет отводится к стене, и проём открывается целиком: под занос негабарита, шланг или ремонт двери. Побочный, но важный эффект: персонал перестаёт вязать ленты верёвками. А подвязанные полосы рвутся у отверстий чаще всех остальных.
Сдвижной вариант на роликовой направляющей берут там, где проём обязан быть полностью свободным регулярно, — например, камеру грузят паллетами весь день. Ему нужны ровная опора под направляющую и место сбоку, куда уедет собранный пакет; при навеске в нишу такого места обычно не находится. Механика сдвижной системы подробно разобрана в отдельном материале про завесу-«гармошку», здесь хватит правила выбора: проём открывается целиком реже раза в смену — откидной подвес, чаще — смотрите в сторону сдвижного. Готовые решения именно под холодильные проёмы собраны в разделе ПВХ-завесы для холодильных камер.
Размеры проёма и режим камеры — этого достаточно, чтобы рассчитать комплект в калькуляторе «Кардинал-Альянс»; выезд замерщика по Москве и области, производство собственное.
Конденсат, наледь и задубевшие ленты: что предусмотреть заранее
Вода на границе тёплого коридора и холодной камеры появится в любом случае, вопрос только в том, куда она стечёт и где замёрзнет. Первый параметр, который задают при монтаже, — зазор нижней кромки над полом. Висят ленты низко: подметают лужи, примерзают к наледи и отрываются от планки на первом же проезде рохли. Висят высоко: под пакетом остаётся щель, холод уходит понизу, и смысл завесы теряется. Совсем. Величину зазора определяют на месте — по уклону пола, наличию трапа, толщине типичной наледи у порога.
Исполнение ленты — второй пункт. Обычный прозрачный ПВХ на морозе теряет гибкость, перестаёт возвращаться в плоскость и трескается по краю от ударов; для минусовых камер берут морозостойкие ПВХ-завесы с составом, рассчитанным на холод. Третий пункт — уход. Наледь со лент нельзя сбивать скребком или ножом: царапина мутнит полосу и становится будущей точкой разрыва. Дайте кромке оттаять или пролейте тёплой водой, затем протрите мягкой ветошью. Общие методы очистки разобраны в отдельной статье про уход за завесами, а здесь достаточно двух запретов: никакого абразива и никаких растворителей. Слипшиеся между собой соседние полосы — симптом другой природы: их редко моют, и на плёнке осел жирный аэрозоль из цеха. Разлипают такие полосы ударом при проезде, и рвутся они у отверстий подвеса.
Ошибки, из-за которых завеса начинает мешать смене
- Подвязанные ленты: персонал вяжет полосы, когда проход неудобен, — значит, пешеходная зона не размечена или пакет для человека слишком плотный.
- Пакет в габарите створки: дверь бьёт по планке при каждом открывании, крепёж расшатывается за считанные недели.
- Нижняя кромка лежит на полу: ленты вмерзают в наледь и отрываются вместе с крепёжными отверстиями.
- Одна толщина ленты на весь проём: зона проезда техники и пешеходный участок изнашиваются с разной скоростью, а меняют потом весь пакет целиком.
- Нет запаса лент: порванная полоса висит месяцами, холод идёт через дыру, а вопрос «почему не держит» задают завесе, а не складу запчастей.
- Навеска без оглядки на ручку и аварийную кнопку изнутри камеры: доступ к ним должен оставаться свободным всегда.
Отдельная категория промахов растёт из ожиданий: завесу ставят вместо ремонта самой двери. Уплотнитель по периметру задубел, петли просели, створка не притворяется — ПВХ-полосы это не компенсируют, они снижают потери при открытом проёме, но не заменяют герметичный контур закрытой камеры. Промах виден сразу: наледь растёт по коробке двери, а не под завесой. Сначала створка, потом проход.
Приёмка и первая неделя эксплуатации: короткий чек-лист
Принимайте работу по поведению пакета в движении, а не по аккуратному внешнему виду. Проведите гружёную рохлю через центр: ленты должны раздвинуться и вернуться в плоскость, не залипая друг за друга, нижняя кромка не должна задираться под вилы. Пройдите с коробом на груди — если полосы приходится продавливать корпусом с усилием, зона прохода выбрана не там или нахлёст на этом участке избыточен. Откройте и закройте дверь камеры на полный ход: створка не касается подвеса нигде. Дёрните за крайнюю ленту и проверьте крепёж — планка не должна играть.
Через неделю вернитесь к проёму и посмотрите на четыре признака: помутнение в зоне регулярных ударов, вытянутые отверстия у подвеса, следы наледи на нижней кромке и появившиеся подвязки. Каждый лечится точечно: перенести разметку прохода, заменить одну-две полосы, поднять кромку, добавить откидной кронштейн. Дальше режим спокойный — осмотр раз в месяц и комплект сменных лент на центральную зону в кладовке. «Кардинал-Альянс» работает с 1997 года, за это время выполнено более 5 000 заказов по всем направлениям, и разговор о холодильных проёмах почти всегда упирается в одно из трёх: сторону навески выбрали неверно, кромку опустили слишком низко, сценарий полного открывания проёма не предусмотрели вообще.
Проход должен выдерживать смену с постоянными заездами — закажите замер: специалист приедет по Москве и области, снимет проём и подберёт ленту, нахлёст и подвес под режим вашей камеры.
