Чертёж ставней — рабочий документ, по которому на производстве режут профиль, собирают короб и направляющие, а на объекте ставят изделие ровно в то место, которое вы согласовали. Заказчику он полезен по другой причине: на одном листе видно, какого размера будет рольставня, где встанет короб, с какой стороны выйдет управление и как полотно закроет проём. В этой статье разбираем состав документации, способы размещения и условные обозначения, а в практическом блоке рядом — учебный пример чертежа с размерами, который можно скачать и заполнить по своему окну.
Зачем чертёж нужен именно заказчику
Рольставня не лежит на складе готовой: полотно, короб и направляющие собирают под конкретный проём. Поэтому все решения — габариты, способ размещения, сторона управления, тип привода, цвет — принимаются до запуска в цех и фиксируются на бумаге. Чертёж помогает увидеть эти решения глазами, а не на словах, и вовремя внести правки: сместить короб, поменять сторону мотора, выбрать другой цвет для уличной стороны.
У документа три роли. Для производства это задание с артикулами и размерами. Для монтажной бригады — карта, где отмечены материал стены, выступы и точка вывода кабеля. Для вас — приложение к договору, в котором комплектация и стоимость зафиксированы. Так работает и JRM: цена и состав изделия прописываются в договоре после согласования размеров, и вы заранее знаете, что именно приедет на монтаж.
Из чего состоит комплект документации
Полный комплект на рольставню одинаков по структуре для окна квартиры и для широкого гаражного проёма — меняется только степень детализации узлов.
- Общий вид с размерами светового проёма и наружным габаритом изделия
- Вертикальный разрез с привязкой к стене — кирпич, газобетон, дерево, навесной фасад
- Схема направляющих и точек их крепления
- Спецификация полотна: артикул профиля, способ производства (роликовая прокатка или экструзия), высота ламели, масса на квадратный метр

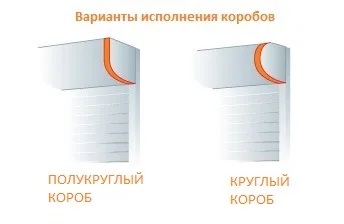

- Узел короба: форма (круглый, скошенный, квадратный), размер, вал, привод или редуктор
- Электрическая часть при автоматике: модель привода, точка вывода кабеля, место выключателя или приёмника
- Цветовое решение: номер RAL и тип покрытия отдельно для полотна, короба и направляющих
О формах коробов и о том, как они влияют на высоту изделия, рассказано на странице типы коробов; характеристики профилей собраны в разделе профили рольставней. Для спецификации важно брать артикулы из действующего каталога: например, AR/45(N) — роликовая прокатка с пенным наполнением и массой 2,67 кг/м², AG/77 — роликовая прокатка с ламелью 77 мм и массой 4,64 кг/м², AER55/S — экструдированный сплошной профиль 8,08 кг/м². От массы полотна зависят диаметр короба и подбор привода.
Замер и привязка к проёму
Точный чертёж начинается с замера. Ширину и высоту снимают в трёх точках — у верха, посередине и внизу, — потому что проёмы редко бывают идеально прямоугольными, и в чертёж идёт наименьший размер. Проверяют вертикальность откосов, состояние перемычки, глубину четверти. Снаружи отмечают вылет отлива, водосточные трубы, кондиционер, решётку — всё, что может оказаться в габарите короба или направляющих.
Материал стены записывают отдельно: от него зависят крепёж и способ монтажа. Для утеплённого фасада прорабатывают крепление через кронштейны к несущей стене; для деревянного дома учитывают расположение бруса и усадку. Как проходит выезд специалиста JRM и что удобно подготовить к его визиту, описано на странице как проходит замер, а требования к откосам и нишам — в разделе подготовка проёма.
Три способа размещения — и три разных чертежа
Накладной монтаж: короб крепится на стену над проёмом, направляющие — по бокам снаружи. Световой проём сохраняется полностью, а габарит изделия на чертеже больше проёма на две направляющие по ширине и на короб по высоте. Это распространённый вариант для готовых зданий и квартир, когда фасад уже отделан, — подробности на странице накладного монтажа.
Встроенный монтаж: короб уходит в нишу над окном или под перемычку, снаружи виден только ровный фасад. Габарит изделия задан нишей, поэтому на чертеже отдельно прорабатывают глубину, ревизионную крышку и доступ к приводу. Такой вариант закладывают на этапе строительства или капитального ремонта — см. встроенный монтаж.
Установка внутрь проёма: направляющие и короб встают в четверть, и световой просвет уменьшается. На чертеже это отмечают явно, иначе одну и ту же цифру производство и заказчик поймут по-разному. Сравнение всех вариантов — в статье накладной и встроенный монтаж и в разделе схемы монтажа.
Как читать обозначения
Знать правила ЕСКД заказчику не нужно, но несколько условных элементов стоит понимать, чтобы проверить документ до подписания.
- Размерная линия с пометкой B × A — наружный габарит изделия, то есть то, что приедет на монтаж; W × H — световой проём после установки
- Литера «Л» или «П» у короба — сторона управления: здесь выйдет лента, кардан или кабель электропривода
- Штриховка под углом 45° — разрез по стеновому материалу
- Кружок с цифрой и выноской — номер узла, который показан отдельно и крупнее
- Запись вида «AR/45(N), RAL 7016» — артикул профиля и цвет по таблице RAL; для двухцветных изделий цвета полотна и короба указываются раздельно
- Подпись «улица / помещение» на разрезе — ориентация, особенно важная для встроенного короба с ревизией
В спецификации JRM указывает артикулы из действующего каталога ALUTECH: для каждого профиля в нём заданы высота ламели, способ производства и масса полотна. Эти три параметра и определяют, каким получится короб и какой понадобится привод, поэтому сверять запись в спецификации удобно прямо по карточке производителя на странице профили рольставней.
Чертёж для квартиры, коттеджа и магазина
Квартира и балкон
Главная задача — вписаться в облик фасада. В чертеже указывают цвет уличной стороны короба и полотна, а также способ крепления, который сохраняет гидроизоляцию балконной плиты. Подготовленный чертёж общего вида удобно приложить к обращению в управляющую компанию; как выстроить этот разговор, рассказано в статье рольставни на фасаде.
Частный дом
В коттедже проёмов много, и на чертеже удобно сразу свести их в таблицу: номер окна, размеры, сторона управления, цвет. Для домов с вентилируемым фасадом инженер разрабатывает узел крепления кронштейнов сквозь утеплитель к несущей стене; для мансардных и наклонных окон — отдельное решение по направляющим. Если несколько окон стоят рядом, на чертеже решают, будет ли у них общий короб или отдельные системы — этому посвящена статья две рольставни на соседних окнах.
Магазин и склад
Здесь чертёж дополняется узлом запирания и, при электроприводе, ручным аварийным приводом для открывания при отключении электричества: его модель согласуют с конкретным мотором, а точку вывода отмечают на схеме со стороны управления. Если рядом стоят ворота и ПВХ-завесы, все конструкции согласуют по плоскости фасада и цвету. Для решётчатого полотна на витрину указывают артикул профиля — например AEG56 или AEG84 — и тип запирания.
Что сверить перед подписанием
Большинство правок на объекте связаны с тремя параметрами: габарит изделия, способ размещения и сторона управления. Их и стоит проверить в первую очередь.
- Габарит B × A нанесён отдельно и при накладном монтаже больше размера проёма на направляющие и короб
- Отмечены отлив и другие выступы; короб и направляющие их обходят
- Сторона управления соответствует расположению розетки или удобной точке в комнате
- Указан материал стены и тип крепежа
- Для двухцветного изделия цвета уличной и внутренней сторон записаны раздельно
- Артикул профиля совпадает с тем, что обсуждали, и указана масса полотна
Хорошая практика — двухэтапная проверка: замерщик готовит эскиз на объекте, инженер пересчитывает узлы и присылает финальный чертёж на согласование. После вашего подтверждения изделие запускают в производство, а чертёж и спецификация становятся приложением к договору. Как принять готовую работу по этому же документу, рассказано в статье пошаговая приёмка рольставней.
Где заказчику взять чертёж
В частном заказе отдельный проектный чертёж, как правило, не нужен: замерщик снимает размеры, а дальше работает производственная карта с теми же данными в формате для раскроя. Запросить её можно — JRM выдаёт по просьбе клиента.
На строительных объектах картина иная. Проектировщику, который закладывает рольставни в раздел АР или КР, нужен узел примыкания к проёму с привязкой к отделке и закладным; сметчику — спецификация с габаритами короба и массой полотна. Такие материалы готовятся под конкретное здание, потому что глубина ниши и способ крепления меняются от объекта к объекту. Примеры выполненных объектов с описанием комплектации собраны в разделе наши работы, а нормативные документы — в разделе стандарты для рольставен.
