Сварочные шторы (ПВХ-завесы для сварки)
Сварочная дуга слепит и облучает не только сварщика, но и всех, кто работает рядом. Сварочная штора — это тонированная ПВХ-лента, которая задерживает излучение дуги и ограждает сварочный пост. Разберём, какой цвет за что отвечает и как огородить зону сварки.
- Защита от УФ и ИК
- Ограждение поста
- Красная, оранжевая, зелёная
Подбор ПВХ-завесы по проёму
Укажите размеры проёма, температуру и тип движения — подберём ширину и толщину ленты, морозостойкость, нахлёст и подвес.
Температура
Тип зоны
Что проходит через проём
Рекомендация по ленте
Укажите высоту и ширину проёма — подберём ленту, морозостойкость и нахлёст.
Что такое сварочная штора
Сварочная штора (её же называют сварочной завесой) — это полосы тонированного ПВХ красного, оранжевого или зелёного цвета. В отличие от прозрачной ленты, тонировка не пропускает яркий видимый свет дуги, а сам материал задерживает значительную часть ультрафиолетового и инфракрасного излучения. Сквозь штору видно, что за ней кто-то варит — вспышки, — но без слепящей яркости и жёсткого излучения, бьющего по глазам.
Это вопрос охраны труда. Излучение сварочной дуги вызывает у тех, кто оказался рядом без защиты, ожог роговицы — так называемый «зайчик», или электроофтальмию: резь и боль в глазах появляются через несколько часов после засветки. На участке, где варят постоянно, оградить пост шторой — простой и обязательный способ защитить соседние рабочие места.
Мы делаем сварочные шторы из тонированной ленты так же, как обычные завесы: режем полосы под высоту, навешиваем с нахлёстом на стационарный или передвижной каркас. Цвет подбираем под задачу — это не вопрос вкуса, разные оттенки по-разному гасят свет и сохраняют видимость для контроля процесса.
- Тонированная лента задерживает УФ и ИК-излучение сварочной дуги.
- Гасит слепящую яркость — соседние рабочие места защищены от «зайчика».
- Цвета: красный, оранжевый, зелёный — под разную интенсивность и контроль.
- Видно вспышку за шторой, но без жёсткого излучения по глазам.
- Ограждение сварочного поста — мера охраны труда на участке сварки.
Где ставят сварочные шторы
- Сварочные посты в цехе — ограждение по периметру от соседних мест.
- Сборочно-сварочные участки с несколькими постами рядом.
- Ремонтные зоны и СТО, где варят рядом с другими работами.
- Временное ограждение зоны сварки на монтаже и стройке.
- Проходы рядом со сварочным участком — защита идущих мимо.

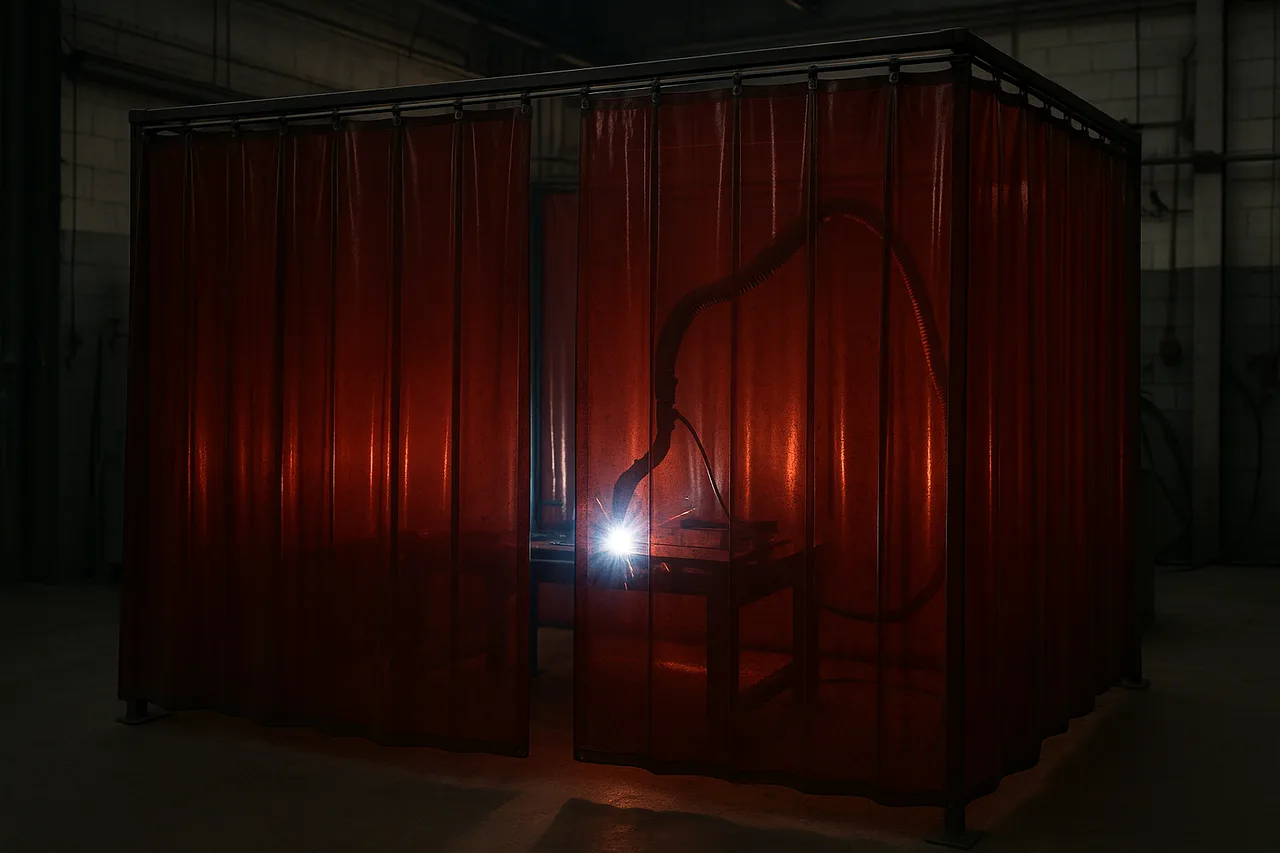

Сварочную штору ставят там, где варят не в отдельном закрытом боксе, а в общем пространстве — рядом стоят другие станки, проходят люди, идёт сборка. Штора отсекает излучение поста, не перегораживая участок капитально: сквозь неё видно вспышку (значит, ясно, что пост занят), а воздух и обзор частично сохраняются. Для передвижного поста делаем штору на мобильном каркасе, чтобы переставлять её вместе с работой.
Как выбрать сварочную штору
Основной выбор — цвет ленты и способ установки. Цвет влияет на то, сколько света штора гасит и насколько хорошо сквозь неё виден процесс: тёмно-красный и зелёный сильнее затемняют, оранжевый оставляет больше видимости. Способ установки зависит от того, стационарный пост или передвижной.
- Красная и зелёная лента — сильнее гасят яркий свет интенсивной дуги.
- Оранжевая — больше видимости при сохранении защиты, для умеренной сварки.
- Стационарный пост — навеска на балку по периметру зоны.
- Передвижной пост — штора на мобильном каркасе на колёсах.
- Высоту полос берём с запасом, чтобы перекрыть зону до пола.
Цвет ленты и конфигурацию ограждения подбираем под тип сварки и компоновку участка на замере. Сварочная штора — мера защиты смежных мест, а не замена СИЗ сварщика.
От чего зависит стоимость
Тонированная сварочная лента дороже обычной прозрачной из-за состава и пигмента. Цена складывается из площади ограждения, цвета ленты, нахлёста и типа каркаса — мобильный каркас на колёсах добавляет к стоимости по сравнению со стационарной навеской на балку. Для ограждения поста по периметру считают суммарную длину полос вокруг зоны.
Точную стоимость считаем по размерам зоны сварки и числу постов. Ориентиры — в разделе стоимости ПВХ-завес.
Примеры сварочных штор
Частые вопросы
Зачем нужна сварочная штора?
Излучение сварочной дуги слепит и облучает не только сварщика, но и тех, кто работает рядом, вызывая ожог глаз — «зайчик». Тонированная штора задерживает ультрафиолет и инфракрасное излучение дуги и гасит слепящий свет, защищая соседние рабочие места.
Какого цвета бывают сварочные шторы?
Красные, оранжевые и зелёные. Цвет влияет на то, сколько света штора гасит и насколько виден процесс за ней: тёмно-красный и зелёный сильнее затемняют, оранжевый оставляет больше видимости при сохранении защиты.
Виден ли сварщик за шторой?
Видна вспышка дуги — то есть понятно, что пост занят и идёт сварка, — но без слепящей яркости и жёсткого излучения, бьющего по глазам. В этом и смысл: контроль сохраняется, а вред отсекается.
Заменяет ли штора маску сварщика?
Нет. Сварочная штора — это защита смежных рабочих мест и ограждение зоны, а не средство защиты самого сварщика. Сварщик всё равно работает в маске и спецодежде — штора их не заменяет.
Можно ли сделать передвижную сварочную штору?
Да, для передвижного поста мы делаем штору на мобильном каркасе на колёсах — её переставляют вместе с работой. Для стационарного поста штору навешивают на балку по периметру зоны.
Какой цвет выбрать под интенсивную сварку?
Для яркой интенсивной дуги берут тёмно-красную или зелёную ленту — они сильнее гасят свет. Оранжевую выбирают для умеренной сварки, когда важнее сохранить видимость процесса. Подбираем под тип сварки на замере.
Дороже ли сварочная лента обычной?
Да, тонированная сварочная лента дороже прозрачной из-за состава и пигмента. Но это целевая защита: ставить её имеет смысл именно вокруг постов, а не на весь цех — на обычные проходы идёт прозрачная лента.
Как огородить сварочный пост шторой?
Штору навешивают по периметру зоны на балку или каркас, перекрывая стороны, откуда излучение бьёт по соседним местам и проходам. Суммарную длину полос вокруг поста и конфигурацию считаем на замере по компоновке участка.
Защищает ли штора от искр и брызг металла?
Тонированный ПВХ в первую очередь отсекает излучение дуги. От искр и горячих брызг он частично защищает, но при интенсивной сварке с разлётом раскалённого металла применяют негорючие сварочные завесы из стеклоткани — это отдельный материал, уточняйте задачу на замере.
Режете ли вы сварочную штору под мой пост?
Да, мы режем полосы тонированной ленты под высоту зоны и навешиваем с нахлёстом на стационарный или мобильный каркас. Изношенные полосы меняем по отдельности.
Справочные документы
Защита смежных рабочих мест от излучения сварочной дуги — часть требований охраны труда; сварочные шторы применяются как одна из мер ограждения зоны сварки. Конкретные требования зависят от условий участка.
Полезные материалы
Сварочные шторы (ПВХ-завесы для сварки) — это полосы тонированного ПВХ красного, оранжевого или зелёного цвета. Тонировка не пропускает яркий видимый свет дуги, а сам материал задерживает значительную часть ультрафиолетового и инфракрасного излучения. Это вопрос охраны труда: излучение дуги вызывает у оказавшихся рядом без защиты ожог глаз — электроофтальмию, «зайчик». Оградить сварочный пост шторой — простой способ защитить соседние рабочие места там, где варят не в закрытом боксе, а в общем пространстве цеха.
Цвет ленты подбирают под задачу: тёмно-красный и зелёный сильнее гасят свет интенсивной дуги, оранжевый оставляет больше видимости процесса. Для стационарного поста штору навешивают на балку по периметру зоны, для передвижного — на мобильный каркас на колёсах. Сквозь штору видна вспышка, поэтому понятно, что пост занят, но без жёсткого излучения по глазам. Важно: сварочная штора защищает смежные места и не заменяет маску и спецодежду сварщика. Тонированная лента дороже прозрачной, поэтому её ставят целево вокруг постов; точную стоимость считаем по размерам зоны и числу постов, замер по Москве и области бесплатный.
