Монтаж маркиз: узлы крепления к стене, потолку и утеплённому фасаду
Маркиза передаёт на кронштейны заметный рычаг, особенно на полном вылете и при ветре, поэтому в монтаже главное — узел крепления под конкретное основание. Здесь мы разбираем, как консоли ставят на кирпич и бетон, что меняется на газобетоне и утеплённом фасаде, когда маркизу выносят на потолок или стойки, и как затем выставляют уклон и датчик ветра.
Обновлено · Редакция JRM
- Крепление к стене или потолку
- Настройка вылета и угла
- Датчик ветра
Как маркизу крепят к разным основаниям: кирпич, бетон, газобетон, утеплённый фасад, потолок
Замерщик первым делом смотрит не на размер маркизы, а на то, к чему её крепить. От материала под кронштейном зависит тип анкера, число консолей и способ выхода на несущую часть стены. Ниже — разбор типовых оснований, которые встречаются на террасах и фасадах в Москве и области, и того, какой узел крепления мы под каждое из них закладываем.
Полнотелый кирпич и монолитный бетон
Это удобное для кронштейнов основание. Кронштейны с опорной площадкой ставятся на распорные или химические анкеры прямо в стену, шаг консолей задаётся числом локтевых рычагов и вылетом: на маркизу шириной три метра с двумя рычагами обычно приходится две-три консоли, на широкие полотна с тремя рычагами — больше. Перед бурением проверяем, чтобы точки не попадали в шов кладки и в край перемычки. Такой узел позволяет выставить кронштейны в одну линию и получить ровный вал, а значит и равномерное натяжение ткани по всей ширине.
Газобетон, пустотный кирпич и старая кладка
Пористые и пустотные материалы держат нагрузку иначе, поэтому здесь работают химические анкеры с сетчатой гильзой, которые заполняют пустоты составом, или закладные пластины, распределяющие усилие на большую площадь. На тонких стенах удобно сквозное крепление шпильками с ответной пластиной с внутренней стороны — так рычаг от выдвинутого полотна передаётся на всю толщину стены. Какой из вариантов выбрать, решаем на замере: иногда достаточно увеличить число консолей, иногда лучше поставить закладные. В обоих случаях вы получаете маркизу, которая уверенно работает на полном вылете.
Утеплённый и вентилируемый фасад
Слой утеплителя и навесные панели сами по себе не несут нагрузку, поэтому кронштейны выводятся на несущую стену через дистанционные проставки или монтажные стойки. Проставка проходит сквозь утеплитель, опирается на стену и выносит площадку кронштейна в плоскость облицовки; место прохода герметизируется, чтобы фасад сохранил свои свойства. Если дом ещё строится, удобнее всего предусмотреть закладные до отделки: тогда снаружи останутся только аккуратные площадки под кронштейны. На готовом фасаде подбираем проставки по толщине утеплителя, которую замеряем на месте.
Потолок, свес кровли и отдельные стойки
Когда над террасой есть плита перекрытия или балконная плита, маркизу ставят на потолочные кронштейны — это выносит полотно вперёд и освобождает стену. К деревянным стропилам и обрешётке свеса крепление идёт через опорный брус или стальную пластину, которая объединяет несколько стропил. Для отдельно стоящей террасы без капитальной стены собирается пара стоек на бетонированных основаниях с поперечной балкой, и маркиза работает как на обычной стене. После установки любого узла выставляем уклон полотна для стока воды и, если есть электропривод, настраиваем датчик ветра.
Узел крепления по типу основания
| Основание | Узел и крепёж | Что уточняем на замере |
|---|---|---|
| Полнотелый кирпич, монолитный бетон | Кронштейны с площадкой на распорных или химических анкерах | Положение швов и перемычек, число консолей под вылет |
| Газобетон, пустотный кирпич | Химические анкеры с гильзой, закладные пластины или сквозные шпильки | Толщина стены, доступ с внутренней стороны |
| Утеплённый или вентилируемый фасад | Дистанционные проставки до несущей стены, герметизация прохода | Толщина утеплителя, материал несущей стены |
| Плита перекрытия, свес кровли | Потолочные кронштейны, опорный брус или объединяющая пластина | Состояние плиты или стропил, высота установки |
| Открытая терраса без стены | Стойки на бетонированных основаниях с поперечной балкой | Место под стойки, уровень площадки, ориентация по солнцу |
Конкретный крепёж и число консолей подбираются на замере под вашу маркизу и основание; параметры переносятся в договор.
Подберём узел крепления под ваш фасад
Замерщик оценит основание, определит крепёж и число консолей, а бригада установит маркизу с уклоном и настроенной автоматикой. Замер по Москве и области бесплатный.
Что устанавливаем и почему важен замер
Маркиза — это вал с тканью, складные локтевые кронштейны и крепёжные консоли к стене или потолку. Когда полотно выдвинуто на 2–3 метра, на консоли действует значительный опрокидывающий момент, особенно при ветре. Поэтому монтаж маркизы — это в первую очередь вопрос прочности основания и правильного количества и расположения консолей.
На замере определяют, к чему крепить (несущая стена, плита перекрытия, фасадная отделка), материал основания, требуемый вылет и угол наклона, высоту установки над проёмом и зоной отдыха. Для электропривода проверяют подвод электричества, а для больших полотен закладывают датчик ветра. Слабое или неподходящее основание — главная причина проблем, поэтому его оценивают в первую очередь.
- Определяют основание: несущая стена, перекрытие или потолок террасы.
- Рассчитывают вылет, угол наклона и высоту установки.
- Подбирают количество и расположение консолей под вес и вылет полотна.
- Проверяют подвод электричества для привода и место под датчик ветра.
Частые ошибки
- Крепление только к фасадной отделке или утеплителю без выхода на несущую часть.
- Недостаточное число консолей для большого вылета — провисание и вибрация.
- Неверный угол наклона — вода застаивается на ткани вместо стока.
- Большая маркиза без датчика ветра — риск повреждения при порыве.
- Слишком низкая установка — выдвинутое полотно мешает проходу.
Способы крепления

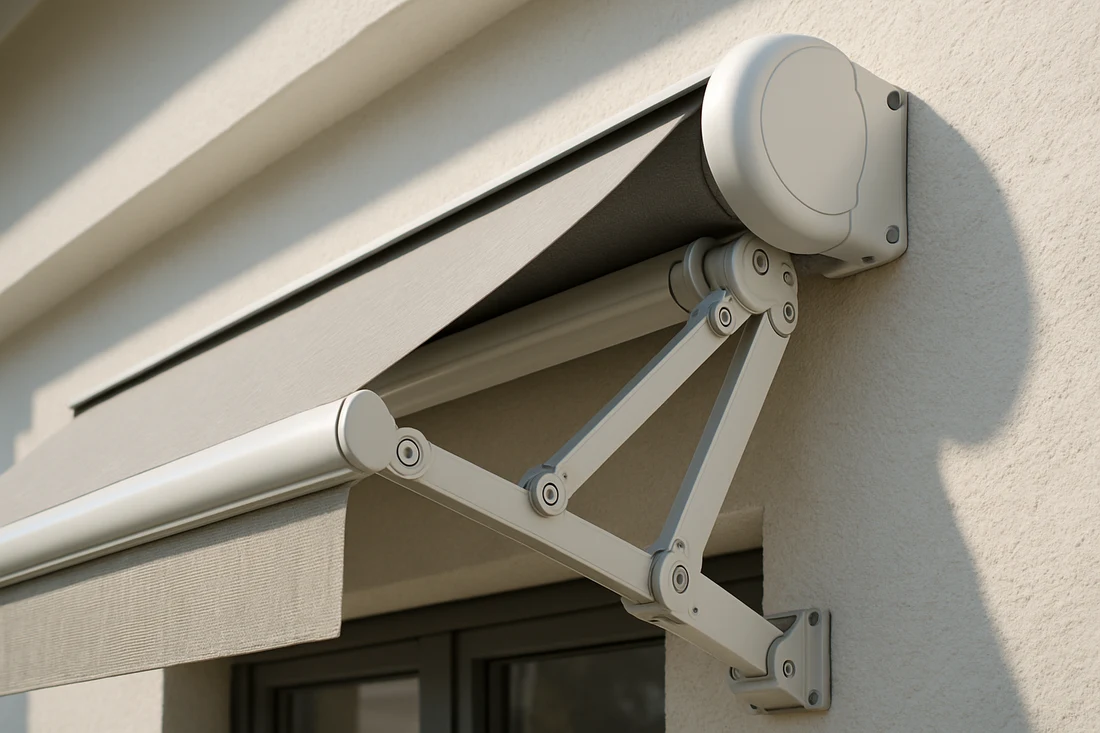

Настенное крепление

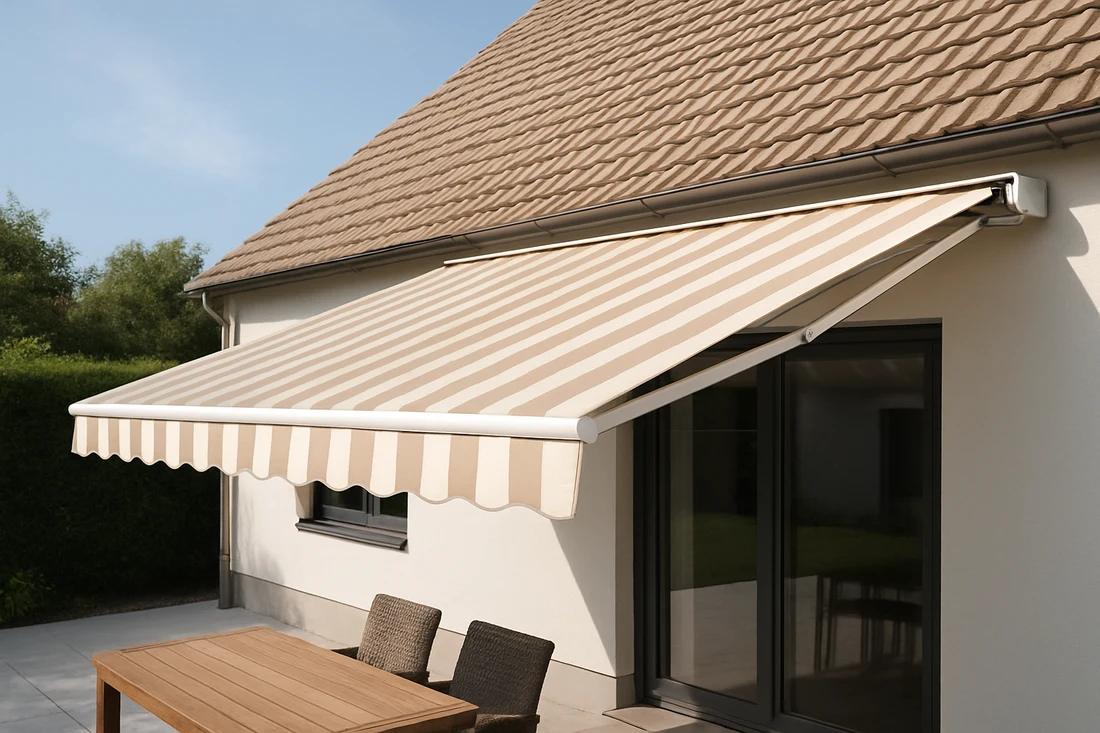

Самый частый вариант: консоли крепятся к стене над проёмом или выше. Подходит для большинства фасадов при условии прочного основания. Высоту выбирают так, чтобы выдвинутое полотно с уклоном давало тень над нужной зоной и не мешало проходу.
Потолочное крепление
Когда стена не подходит или важно вынести маркизу вперёд, консоли крепят к плите перекрытия или потолку террасы (под свесом крыши, балконной плитой). Требует прочного горизонтального основания и точного расчёта, но позволяет установить маркизу там, где настенный монтаж невозможен.
Крепление к стропилам и фасадной отделке
Если фасад утеплён или отделан навесными панелями, консоли выводят на несущую часть через проставки — нельзя крепить маркизу только к отделке. Это определяют на замере по конструкции фасада.
Этапы монтажа
- Замер: основание, вылет, угол, высота, подвод электричества.
- Изготовление маркизы под размер, выбор ткани и привода.
- Разметка и установка консолей в несущее основание с подходящим крепежом.
- Навеска вала с тканью и локтевыми кронштейнами, выставление вылета и угла.
- Подключение электропривода, установка и настройка датчика ветра (если есть).
- Проверка выдвижения и складывания, инструктаж, гарантия.
Для безопасности над зоной отдыха важны и прочность крепления, и датчик ветра — он складывает маркизу при сильном порыве. Параметры подбирают под размер полотна.
Примеры монтажа маркиз
Частые вопросы
К чему крепят маркизу?
Чаще к несущей стене над проёмом, реже — к плите перекрытия или потолку террасы, если стена не подходит. Главное — выйти на прочное несущее основание, а не крепиться к фасадной отделке или утеплителю.
Можно ли поставить маркизу на утеплённый фасад?
Да, но консоли выводят на несущую часть стены через проставки — крепить маркизу только к отделке или утеплителю нельзя. Решение принимают на замере по конструкции фасада.
Нужен ли датчик ветра?
Для больших полотен и электропривода — желательно: он автоматически складывает маркизу при сильном порыве и защищает конструкцию. Для маленьких ручных маркиз необязателен.
Какой вылет можно сделать?
Вылет зависит от модели и прочности основания; его рассчитывают на замере. Чем больше вылет, тем выше нагрузка на консоли и тем важнее их количество и качество крепления.
Маркиза будет защищать от дождя?
От короткого дождя — да, при правильном угле наклона ткань отводит воду. Для этого важно выставить уклон на монтаже. При сильном дожде и ветре маркизу лучше сложить.
Сколько занимает монтаж маркизы?
Обычно один рабочий день в зависимости от размера, способа крепления и наличия электрики. Точные сроки называют после замера.
Справочные и нормативные материалы
Свод правил по проектированию солнцезащитных устройств зданий — релевантен для маркиз и наружных систем затенения. Параметры крепления на конкретном объекте определяются основанием и нагрузками.
Полезные материалы
Монтаж маркиз — это крепление вала с тканью и складными кронштейнами к прочному основанию: несущей стене, плите перекрытия или потолку террасы. При выдвижении полотна на консоли действует значительный опрокидывающий момент, поэтому ключевые моменты установки — прочность основания, достаточное число консолей, правильный угол наклона для стока воды и датчик ветра для больших полотен. На утеплённых фасадах консоли выводят на несущую часть через проставки. Параметры крепления, вылет и угол рассчитывают на замере по Москве и области под конкретный объект.
Монтаж маркизы начинается с выбора и проверки основания: чаще всего маркизу крепят к несущей стене дома над проёмом, реже — к потолку навеса или отдельным стойкам. Замерщик оценивает несущую способность стены и материал (бетон, кирпич, газобетон), потому что маркиза при выдвижении создаёт значительный рычаг и нагрузку на крепёж.
Кронштейны располагают с расчётным шагом и крепят анкерами, подходящими к материалу стены; для газобетона и облицованных фасадов применяют усиленный крепёж или закладные. Недостаточно надёжное крепление — главная причина проблем с маркизами, поэтому этот этап выполняют особенно тщательно и с запасом по нагрузке.
После установки каркаса выставляют горизонталь и угол наклона полотна: небольшой уклон к переднему профилю нужен, чтобы лёгкий дождь скатывался, а не скапливался на ткани. Затем монтируют выдвижной механизм и проверяют плавность раскрытия и сворачивания по всей длине вылета.
Для маркиз с электроприводом монтаж включает электрику: подвод питания, установку выключателя или приёмника пульта и подключение датчиков ветра и солнца, если они предусмотрены. Датчик ветра настраивают обязательно для уличной маркизы — он автоматически сворачивает полотно при порывах и защищает конструкцию от поломки.
Завершают монтаж проверкой: маркиза полностью выдвигается и сворачивается, полотно ровно натянуто без перекоса и складок, уклон выставлен, привод и датчики работают. На широких маркизах и секциях проверяют синхронность работы. Точную стоимость монтажа считают после замера по размеру, типу маркизы и способу крепления; замер по Москве и области бесплатный.
