Гнутых горизонтальных карнизов не существует — с этой мысли начинается любой честный расчёт жалюзи на эркер. Ломаная линия из трёх или пяти окон всё равно распадётся на секции, и от того, где пройдут стыки, зависит сразу многое: появится ли вечером светящаяся полоса в углу, откинется ли створка в проветривание, дотянетесь ли вы до ручки, не раздвигая ламели. Три рабочие схемы — горизонтальные посекционно на каждую створку, вертикальные на составном карнизе по всему периметру, плиссе на штапик — прогоняются через одни и те же критерии: доступ к ручкам, откидной режим, затенение в углах, уход, ремонтопригодность. Заканчивается всё матрицей «что кому подходит» и перечнем размеров, которые стоит снять до звонка в компанию.
Обмер эркера: что фиксировать до выбора системы
Симметричный эркер живёт только на чертеже. В реальной квартире грани расходятся на доли градуса, простенки между окнами отличаются на пару миллиметров, подоконник в углу шире, чем по центру. Поэтому обмер начинается не с рулетки, а с карандашного эскиза вида сверху: контур эркера, грани пронумерованы слева направо, у каждой подписано — глухая, поворотная или поворотно-откидная. На этот эскиз потом ложатся все цифры, и он же уходит на производство как техзадание.
По каждой грани нужен свой набор размеров. Ширина и высота светового проёма — стекло плюс видимая часть штапика; ширина рамы от края стекла до края створки; глубина штапика, от которой зависит, встанет ли система внутрь створки, не выступая за плоскость рамы. Отдельная строчка — оконная ручка: её вылет от плоскости створки и высота от нижнего штапика. Если собранный пакет ламелей садится ровно на уровне ручки, полотно придётся поднимать выше или смещать крепление, а это уже другая высота изделия. Ширину импоста между соседними окнами меряйте в самом узком месте: на угловой стойке эркера её частенько подъедает штукатурка откоса.
Угол между гранями считается отдельной величиной. В жилых домах чаще всего попадаются развороты около 135 и 150 градусов, но фактический угол в конкретной квартире легко уедет от проектного, а для составного карниза под вертикальные ламели это принципиально: угловой соединитель подбирают под реальный градус, а не под «примерно как на плане». Померить можно строительным угломером или приложить два ровных бруска и зафиксировать раствор. На замере это сделает специалист, но черновая цифра заранее подскажет, реализуема ли вообще идея единого карниза.
Ещё одна проверка занимает минуту. Откройте каждую створку до упора в поворотном режиме, потом откиньте в проветривание и проследите, куда уходит её верхний угол — не встречается ли он с плоскостью соседнего окна. В узких эркерах с сильным разворотом граней створка при откидывании заходит в зону смежной секции, и любая накладная кассета на ней рискует упереться в соседнее полотно или в откос. Отметьте крайнюю точку карандашом: по этой метке потом и определяется допустимый вылет системы.
Замерьте и то, что живёт под окнами: вынос подоконника, радиаторы под каждой гранью, высоту от пола до подоконника и от подоконника до пола. Эти цифры решают судьбу вертикальных ламелей — полотно до пола перед конвектором перекрывает тёплый поток вдоль стекла, а зимой это выливается в запотевание стеклопакета по углам. Итоговые размеры под конкретную систему всё равно снимает замерщик: допуски на ширину полотна, зазоры под кронштейн и минимальные габариты кассеты у каждой линейки свои и прописаны в паспорте выбранной модели.
Три схемы для эркера и логика разбивки на секции

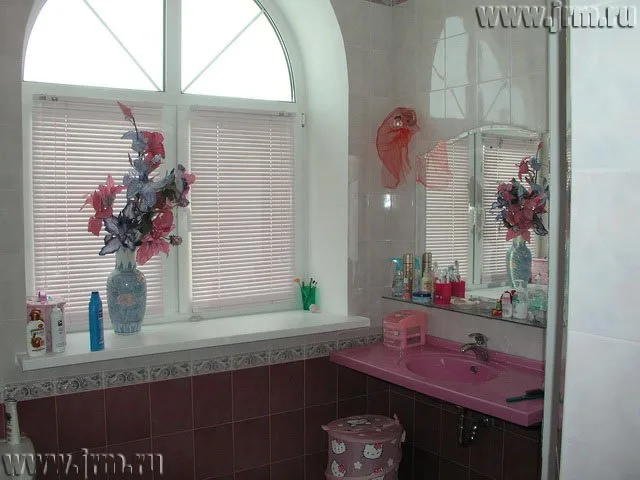

Первая схема — горизонтальные жалюзи посекционно: своё полотно на каждую створку и на каждую глухую часть. Система живёт в границах створки: кронштейны на штапик, саморезы в раму или накладные держатели без сверления. Полотно едет вместе со створкой, ручка остаётся доступной, откидной режим работает при условии бокового прижима ламелей. Изделий столько же, сколько окон: трёхгранный эркер — три полотна, пятигранный — пять. Устройство механизмов, ширина ламели и способы управления подробно разложены в разделе про горизонтальные жалюзи с алюминиевыми ламелями, здесь важна только арифметика секций.
Вторая схема — вертикальные жалюзи на составном карнизе, который повторяет ломаную линию эркера. Карниз собирают из прямых отрезков и угловых соединителей под фактический угол, бегунки проходят поворот, полотно работает как одна штора: сдвигается в одну сторону, раздвигается от центра или делится на управляемые участки по граням. Крепление — к потолку или к стене над проёмом, то есть дальше от плоскости окна. Створка при этом физически свободна, но чтобы её открыть, ламели нужно отвести рукой. Ткани, варианты управления и уход описаны на странице вертикальных жалюзи с ламелями 89 и 127 мм.

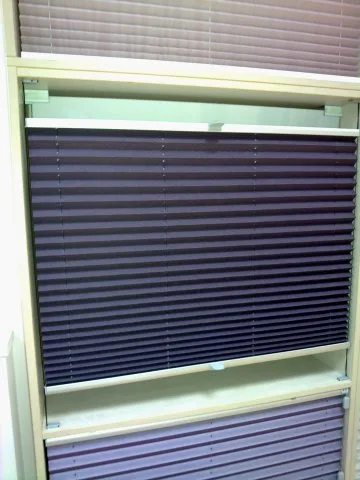

Третья схема — шторы плиссе на каждую створку: натяжная система с направляющими по бокам полотна. Ткань прижата к стеклу, пакет собирается компактно, а есть варианты с движением сверху вниз и снизу вверх — для эркера с видом это козырь: нижнюю часть закрыли от прохожих, верх оставили светить. Плиссе встаёт в границах штапика и почти не выходит за плоскость створки, поэтому стычки с ручкой и с откидным режимом сводятся к минимуму. Полотна, ткани и механику натяжных систем смотрите в разделе штор плиссе на нестандартные и створочные проёмы.
Отдельно про соблазн накрыть эркер одним полотном горизонтальных жалюзи. Ламель — жёсткая прямая планка, ломаную линию она не повторит, а гнутого горизонтального карниза не бывает. Единый вариант оправдан ровно в одном случае: плоская фронтальная часть эркера шириной в два-три окна без разворота, и то если все створки под ней глухие или вы согласны поднимать полотно целиком ради проветривания. Стоит под таким полотном появиться открывающейся створке, и каждое проветривание превращается в подъём всей шторы. Через неделю это начинает бесить.
Разбивка строится по правилу «одна открывающаяся створка — одно полотно». Глухие участки можно объединять с соседними, только когда между ними нет разворота грани и ширина изделия остаётся в допустимых пределах для выбранной системы: лимит по ширине и весу полотна указан в паспорте, у алюминия 25 мм и у тканевого плиссе он разный. Узкие фрамуги и форточки в эркерах старого фонда лучше выводить в отдельные маленькие секции. Попытка накрыть форточку общим полотном почти всегда упирается — в петли или в ответную планку запора.
Створки, которые продолжают открываться: ручки, откидной режим, боковой прижим
Претензия к жалюзи в эркере почти всегда звучит одной и той же фразой: после установки окно перестало нормально открываться. Причин ровно три. Система перекрыла ручку. Полотно не зафиксировано по бокам и мотается при движении створки. Или изделие вышло за плоскость створки и упирается в откос либо в соседнюю грань при откидывании. Все три лечатся на замере, а не после монтажа.
С ручкой разбираются первым делом. Горизонтальные жалюзи на створке собираются в пакет сверху, и если этот пакет в поднятом состоянии накрывает зону ручки, поворачивать её придётся сквозь ламели. Варианты выхода: поднять карниз выше, закрепив его на верхний откос или на раму над створкой; взять систему с более тонким набором в пакете; либо перевернуть логику и поставить плиссе с движением снизу вверх, где пакет уходит вниз и спокойно живёт под ручкой. У вертикальных всё проще — карниз висит выше и дальше, ручка вообще не участвует в игре, но ламели надо сдвигать.
Второй барьер — откидной режим. В проветривании створка отходит от рамы верхней частью, и всё закреплённое на ней наклоняется вместе с ней. Полотно без бокового прижима начинает висеть под углом, шоркает по стеклу и оставляет на нём царапины от торцов ламелей, а нижняя планка при закрывании норовит зажаться между створкой и рамой. Отсюда обязательный набор для поворотно-откидных окон в эркере: боковая леска, или направляющие профили с прижимом, или магнитные фиксаторы нижней планки. Заодно проверяется, что верхний угол откинутой створки в развороте грани не встречает кассету соседнего полотна — по той самой карандашной метке с обмера.
Третий барьер — глубина. Система на штапике выступает внутрь помещения на несколько миллиметров плюс толщина кассеты и кронштейна; в узком эркере с глубокими откосами этих миллиметров хватает, чтобы створка при открывании на 90 градусов встретила стену или жалюзи соседней грани. Когда обмер показывает, что запаса нет, изделие переносят с плоскости створки в световой проём или на стену, а створке ставят ограничитель открывания. Заложить такой сценарий заранее дешевле, чем переделывать крепёж по факту.
У вертикальных ламелей своя история: полотно до подоконника или до пола физически не даст откинуть створку внутрь, даже если карниз вынесен вперёд. Дальше выбор из двух практик. Либо привыкаете отводить ламели перед каждым проветриванием, либо карниз делится на управляемые участки по граням и вы сдвигаете только тот, что перед нужной створкой. Второй вариант дороже по фурнитуре, зато эркер не приходится «раскрывать» целиком из-за одной форточки. Третий путь — комбинированная схема: вертикальные на широкие глухие грани, горизонтальные или плиссе на створки, которыми пользуетесь каждый день.
Промах виден сразу. Створка закрывается с усилием, ручка идёт туго — дело не в оконной фурнитуре, а в том, что нижняя планка или направляющая залезла в притвор. Исправляется переносом креплений и подрезкой полотна, но поймать это лучше на замере: попросите замерщика при вас откинуть и закрыть каждую створку эркера, держа в голове габарит будущего изделия.
Углы и стыки: откуда берутся световые полосы и как их закрыть
Посекционная схема даёт ровно столько вертикальных швов, сколько у эркера разворотов. В каждом стыке остаётся полоса рамы и угловая стойка, не прикрытые ни тканью, ни ламелями: днём это почти не читается, а вечером, когда напротив горит уличный фонарь, превращается в светящуюся линию. Убрать её полностью нельзя — полотно не может зайти за угол, ведь ему нужно открываться вместе со створкой. Сузить можно, и способов несколько.
- Расширить полотно за пределы стекла, на видимую часть штапика и рамы. Ламели или ткань перекрывают раму до угловой стойки, и световая полоса сжимается до ширины самой стойки. Расплата: крепление переезжает со штапика на раму или в проём, а створке нужен запас по открыванию.
- Поставить узкое отдельное полотно прямо на угловую стойку, если её ширина позволяет. Приём для эркеров с широкими простенками — получается непрерывная плоскость затенения без потери открывания. На узкой стойке кронштейн просто не встанет, это проверяется по минимальной посадочной ширине системы в паспорте.
- Взять плиссе в направляющих. Натянутое полотно прижато к стеклу по всей высоте, боковых провисаний нет, щель остаётся только по контуру рамы. Для спальни в эркере это лучший из посекционных вариантов по светонепроницаемости, особенно с тканью блэкаут.
- Отказаться от посекционности в пользу единого карниза с вертикальными ламелями. Угол закрывается сплошным полотном, но створки уходят «под штору» со всеми вытекающими для проветривания.
У вертикальных жалюзи угол болит по-другому — внутри карниза. Бегунок проходит поворот по дуге, и в точке разворота между соседними ламелями открывается клин: они не могут стоять вплотную, потому что расходятся веером. Стандартное лечение — стационарная ламель в углу, закреплённая отдельно: она перекрывает клин и в раздвижке не участвует. Второе — два независимых полотна, стыкующихся в углу внахлёст, каждое со своим управлением. И то и другое проектируется заранее: угловой соединитель, стационарные ламели, разбивка на потоки закладываются в заказ. На месте это не доделать.
Про полный блэкаут в эркере скажу прямо: посекционные жалюзи любого типа его не дают. Свет заходит по контуру рамы, по стыкам граней и снизу. Если эркер — это спальня и вам нужна темнота, рабочая связка выглядит так: жалюзи или плиссе на створках управляют светом днём, а плотная портьера или карниз с тканью по периметру эркера отвечают за ночь. Ждать темноты от одних ламелей — верный путь к разочарованию и переделке.
Эстетику стыков тоже считают до заказа. Три полотна с одной шириной ламели и одним цветом читаются как единая плоскость; разнобой — скажем, 16 мм на узкой грани и 25 мм на широких — бросается в глаза мгновенно. Если грани разной ширины, держите одну ламель и один тип управления на всех секциях, а разницу компенсируйте количеством ламелей. То же и с направлением сборки: когда на одной створке пакет уходит вверх, а на другой вниз, эркер выглядит небрежно даже при идеальном монтаже.
Матрица выбора: три системы по одним критериям
- Разбивка на секции: горизонтальные — своё полотно на каждую створку и глухую часть, изделий столько же, сколько окон; вертикальные — одно полотно на весь эркер по составному карнизу с угловыми соединителями; плиссе — по створкам, как горизонтальные, причём на разных гранях можно задать разную логику движения.
- Доступ к оконной ручке: горизонтальные — сохраняется, пока собранный пакет не накрывает ручку, иначе карниз поднимают выше створки; вертикальные — ручка полностью свободна, полотно висит перед окном; плиссе — свободна почти всегда, система живёт в границах штапика и не выступает.
- Откидное проветривание: горизонтальные — работает при боковой леске, направляющих или магнитах на нижней планке, без фиксации полотно бьётся о стекло; вертикальные — перед открыванием ламели надо сдвинуть, полотно до подоконника или пола мешает створке; плиссе — работает штатно, натяжение держит полотно на створке в любом положении.
- Углы эркера: горизонтальные — вертикальные световые швы по числу разворотов, сужаются заходом полотна на раму; вертикальные — угол закрыт сплошным полотном, но нужна стационарная ламель или нахлёст двух полотен в точке поворота; плиссе — швы по контуру рамы, самые узкие из посекционных схем.
- Светонепроницаемость: горизонтальные — регулировка от полного разворота ламели до щелевого света, по краям и стыкам подсветка остаётся; вертикальные — плотное перекрытие плоскости, светопропускание задаёт ткань; плиссе — максимум из трёх при блэкауте и направляющих, но контур рамы всё равно светится.
- Управление: горизонтальные — шнур и трость на каждую секцию, то есть три или пять комплектов на эркер; вертикальные — один комплект на весь карниз либо по потокам; плиссе — ручка на нижней планке или шнур, у каждой створки свой.
- Автоматизация: горизонтальные — электропривод на каждое полотно, для эркера это группа приводов с групповым каналом на пульте; вертикальные — один привод на карниз, самая простая и дешёвая автоматизация из трёх; плиссе — привод на секцию, как у горизонтальных.
- Подоконник и радиаторы: горизонтальные — не мешают, полотно в границах створки, подоконник остаётся под цветы и посадочную зону; вертикальные — полотно до пола перекрывает конвектор и подоконник, для эркера-столовой с диваном по периметру это критично; плиссе — подоконник свободен полностью.
- Уход и мойка: горизонтальные — алюминий протирается влажной тканью прямо на створке, ламели при необходимости снимаются целиком; вертикальные — тканевые ламели снимают с бегунков и стирают или чистят, процедура сразу на весь эркер; плиссе — сухая чистка и точечная влажная, ткань со складками требует аккуратных рук.
- Ремонтопригодность: горизонтальные — сломался механизм одной секции, остальные работают; вертикальные — единый карниз означает, что дефект бегунка или шнура выключает весь эркер; плиссе — ремонт посекционный, но натяжные шнуры менять сложнее, чем шнур горизонтальных.
- Вписываемость в интерьер: горизонтальные — техничная графика, уместны в кухне-эркере и кабинете, с деревянной ламелью дают тёплую картинку; вертикальные — визуально вытягивают высоту, классика гостиной и офиса; плиссе — самая мягкая подача, для спальни и детской.
- Стоимость комплекта: горизонтальные — три-пять небольших изделий вместо одного, сумма зависит от площади и материала; вертикальные — карниз с угловыми соединителями дороже прямого, зато полотно одно; плиссе — как правило дороже алюминиевых горизонтальных при равной площади. Точный расчёт по вашим размерам делается в калькуляторе стоимости.
Если сводить к однозначным рекомендациям, картина такая. В эркере, который проветривают ежедневно и где на каждой грани поворотно-откидная створка, берите посекционные горизонтальные жалюзи с боковым прижимом: ручки свободны, каждая грань управляется отдельно, ремонт одной секции не трогает остальные. Гостиная или офисная переговорная с большой площадью остекления, редким проветриванием и желанием закрыть углы без швов — территория вертикальных на составном карнизе, они же дешевле в автоматизации. Спальня и детская, где нужен максимум затемнения при сохранении открывания, — плиссе на створках с блэкаутом в направляющих плюс портьера по периметру. Комбинированная схема, когда вертикальные закрывают глухие грани, а плиссе или горизонтальные — рабочие створки, оправдывает себя в широких пятигранных эркерах: там одна система на всё требует слишком много компромиссов.
Пришлите эскиз эркера или вызовите замерщика — схему секций, стыки в углах и допустимый вылет системы под ваши створки посчитаем на месте: рассчитайте комплект в калькуляторе у «Кардинал-Альянс», замер по Москве и области бесплатный.
Монтаж в эркере и ошибки, которые дороже переделать, чем предусмотреть
От обычного окна эркер отличается тем, что все секции обязаны встать в одной плоскости и на одной высоте. Поэтому первым делом на створки и откосы наносят общую горизонтальную линию — лазерным уровнем, а не рулеткой от штапика: рамы в эркере нередко сидят с разной посадкой, и отсчёт от штапика выдаёт ступеньку между соседними полотнами в несколько миллиметров. Ступенька видна сразу. Взгляд скользит по всей ломаной линии одним движением и цепляется за любой сбой. По этой линии выставляются кронштейны, и только после — навешиваются кассеты.
Сверление — тема, где ошибки стоят дорого. В штапик стеклопакета сверлить нельзя: под ним кромка стекла и герметизирующий контур, а его повреждение означает разгерметизацию и запотевание внутри пакета. Крепят либо на кронштейны без сверления, с зацепом за штапик, либо саморезами в раму или створку — в зону, свободную от армирования и фурнитурного паза. На угловых стойках эркера места мало, и попытка загнать саморез «куда получится» кончается проколотой камерой профиля или шурупом в фурнитурном канале. Точки крепления назначает монтажник по конкретному профилю.
Ошибки в эркерах кочуют с объекта на объект почти без изменений. Единый карниз для вертикальных заказали, не проверив фактический разворот, — соединитель приходит под 135 градусов, а в квартире 143: карниз либо не собирается, либо встаёт с перекосом и бегунки клинят на повороте. Полотно посадили на створку без бокового прижима — через месяц на стекле царапины от торцов ламелей, а нижняя планка гнутая. Радиаторы под каждой гранью не учли при выборе длины вертикальных — зимой конденсат в углах и плесень на откосах. Забыли вылет ручки — жалюзи снимают и переустанавливают выше. Разная ширина ламели на соседних гранях — эркер выглядит собранным из остатков.
Отдельно про батареи. Когда конвекторы стоят под каждым окном эркера, вертикальное полотно до пола отсекает тёплый поток от стекла, и точка росы переезжает на внутреннюю поверхность стеклопакета. Дальше два пути: укоротить ламели до уровня подоконника, оставив зазор для выхода воздуха, либо перейти на посекционные системы в границах створок, которые конвекции вообще не мешают. Второй надёжнее, особенно в эркерах северной ориентации.
Автоматизацию в эркере планируют до монтажа, а не после. Три-пять полотен с приводами — это три-пять точек подключения плюс групповой канал на пульте, чтобы весь эркер поднимался одной кнопкой. Точки вывода питания закладывают до чистовой отделки откосов, иначе провода пойдут в кабель-канале по видимой части. Схема подключения, тип привода и его характеристики определяются проектом изделия и паспортом выбранной системы — универсальных сечений и автоматов тут не бывает. Готовые эркерные решения с посекционной разбивкой есть в разделе примеров выполненных работ.
Перед приёмкой пройдите по эркеру с коротким чек-листом. Каждая створка открывается в поворотном режиме до штатного упора и откидывается в проветривание, не задевая полотна. Все полотна подняты на одну высоту и стоят по общей линии. Ручки поворачиваются свободно, не цепляя ламели. Нижние планки зафиксированы. Шнуры управления выведены на одну сторону и не путаются между секциями. Стыки в углах перекрыты так, как договаривались на замере. Найденное сейчас правят за один визит. Найденное через месяц — это уже переделка.
Подбор под сценарий: кухня, спальня, гостиная и загородный эркер
Кухонный эркер почти всегда занят обеденной группой, и вопрос там не в затемнении, а в стойкости материала и свободном подоконнике. Посекционные горизонтальные алюминиевые жалюзи закрывают обе задачи: ламель протирается влажной губкой с обезжиривателем прямо на створке, подоконник остаётся под посуду и растения, каждая створка проветривается независимо — для кухни с готовкой это решающий пункт. Деревянные и бамбуковые ламели здесь ставят реже: постоянный пар и жировой налёт им не друзья, хотя в эркере, отнесённом от плиты на несколько метров, они живут вполне нормально. Фактуры смотрите среди деревянных жалюзи с горизонтальными ламелями.
Спальня в эркере — единственный сценарий, где я советую переплатить за плиссе с направляющими и тканью блэкаут. Натяжная система прижимает полотно к стеклу, боковых провисаний нет, а вариант с движением снизу вверх закрывает нижнюю треть окна от взглядов с улицы, оставляя верх для света. Створки при этом откидываются штатно. Полной темноты, повторю, посекционная схема не даст: по контуру рам и в стыках граней свет пройдёт, поэтому в спальне жалюзи работают в паре с портьерой по периметру эркера.
Гостиная с эркером и панорамным остеклением — вотчина вертикальных ламелей. Они вытягивают проём по высоте, закрывают углы сплошным полотном, висят на одном карнизе с единым управлением и автоматизируются одним приводом. Плата известна: перед проветриванием полотно надо отводить, а подоконник занять уже не получится. Если в эркере гостиной стоит диван по периметру, а подоконник служит полкой, разумнее взять горизонтальные или плиссе на створки, а мягкость добавить текстилём на отдельном карнизе.
Загородный эркер с высоким остеклением и террасой за окном заставляет говорить о перегреве. Внутренние жалюзи задерживают свет, но тепло уже прошло сквозь стекло и осталось в комнате, поэтому в южном эркере коттеджа их логично соединить с наружным затенением — например, с выдвижной маркизой над зоной остекления, которая снимает нагрузку с кондиционера раньше, чем солнце доберётся до стекла. Внутри при этом остаются посекционные системы: для бликов днём и приватности вечером.
Офисный или кабинетный эркер подбирают по количеству рабочих мест у окна. Сидит человек у каждой грани — посекционные горизонтальные дадут каждому свою регулировку: один прикрыл блик на мониторе, другой оставил вид. Работает эркер как переговорная или зона отдыха — единое полотно вертикальных проще в эксплуатации и дешевле в обслуживании. Небольшой эркер в кабинете, где две грани глухие, закрывается двумя полотнами и одной секцией на створку: три изделия вместо пяти, экономия на комплектующих без потери функции.
Следующий шаг одинаков для любого сценария: эскиз эркера вида сверху с номерами граней, типами створок и черновыми размерами. С ним разговор с замерщиком укладывается в пятнадцать минут вместо часа, а спорные места — угол разворота, вылет ручки, зазор при откидывании — проверяются на месте по факту. Системы и материалы, из которых собирается комплект на эркер, собраны в общем разделе жалюзи.
