Можно ли рассчитывать, что воздух уйдёт через щели по краям полотна?

Нет, такой расчёт ненадёжен. Направляющие прижимают кромки ламелей, внизу полотно садится плотно, и площадь оставшихся зазоров непредсказуема. Планируйте отдельный открытый путь: решётку вне полотна, вентиляционную вставку над коробом или исполнение полотна, которое допускает проход воздуха. Результат проверяют тестом с салфеткой при опущенной рольставне и закрытой двери.

Решётка оказалась ровно там, где будет короб. Что делать?

Сместите вентиляционный выход в сторону или вниз силами отделочной бригады до облицовки фальш-стены; второй путь — уменьшить закрываемую площадь проёма. Высоту короба для вашего размера полотна подтверждают на замере и по паспорту выбранной системы, поэтому зону под него стоит отметить на стене заранее. Решётка, спрятавшаяся за коробом, работает в глухой карман и воздух не выпускает.

Есть ли перфорированные сантехнические рольставни?

Исполнение с проходом воздуха зависит от конкретной системы и комплектации, поэтому наличие такого полотна в нужном размере подтверждает замерщик по паспорту выбранного профиля. Учтите: сквозь перфорацию видно содержимое ниши, а уборки она требует чаще. Нередко практичнее глухое полотно плюс отдельная решётка в тон.

Вентилятор стоит внутри ниши — это проблема?

Не проблема при двух условиях: к корпусу и клеммнику есть свободный доступ после подъёма полотна, и в санузел попадает приточный воздух через подрез двери или переточную решётку. Электрику — вывод кабеля, коробку, выключатель и защиту — проектирует и выполняет ваш электрик. Шум в закрытой нише слышнее, чем на открытой стене, и это стоит учесть при выборе модели.

На каком этапе ремонта обсуждать вентиляцию с замерщиком?

До того, как фальш-стена зашита и облицована: пока панель открыта, перенос решётки — короткая работа отделочника. На замере специалист «Кардинал-Альянс» проверит геометрию ниши, место решётки и подтвердит размеры полотна и короба. После плитки любая корректировка превращается в демонтаж облицовки.

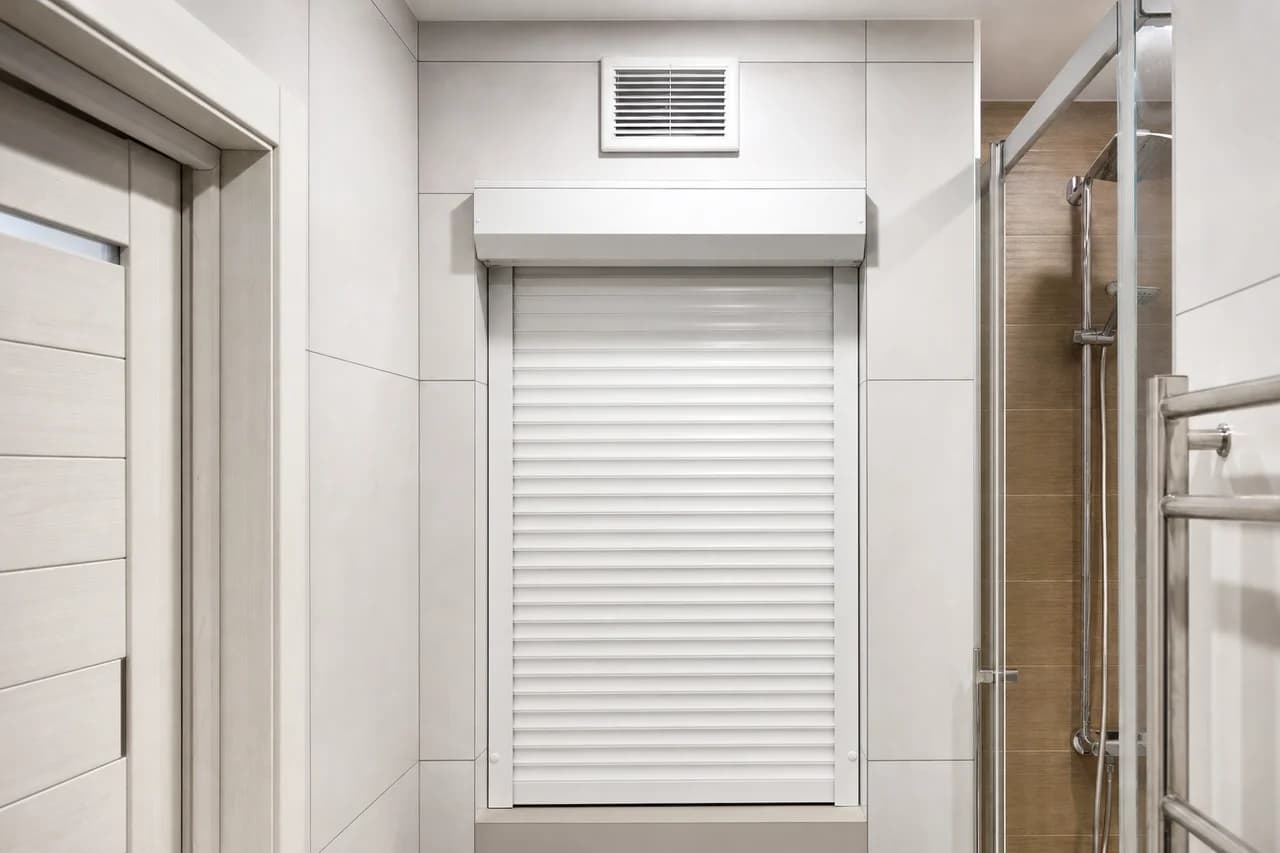

Сантехнические рольставни и вентканал: как не перекрыть вытяжку в санузле

Одного вечера хватит. За это время вы найдёте в своей нише вытяжной канал, поймёте, останется ли воздуху открытый выход после установки полотна, выберете одну из четырёх рабочих схем и соберёте для специалиста JRM фотографии с размерами — по ним комплектацию подберут сразу, без второго визита. Из инструментов понадобятся рулетка, обычная салфетка и телефон с камерой.

Куда уходит воздух из санузла и почему вытяжку решают до заказа

Вытяжной канал в московских домах чаще всего идёт в одной шахте со стояками горячей и холодной воды и канализацией. Шахту зашивают фальш-стеной, оставляют проём под рольставню — и вентиляционная решётка нередко оказывается внутри закрываемого объёма: на фронтальной стенке, на боковой, иногда в нескольких сантиметрах от будущей направляющей. Полотно сантехнической рольставни набрано из алюминиевых ламелей и идёт в направляющих вплотную к откосам. Зазоры там, конечно, остаются. Но продуманным путём для воздуха их не назовёшь: площадь таких щелей никто не считает, а меняется она от притёртости профиля и от того, в каком положении стоит полотно. Отзывается всё это не в первый день, а недели через две-три. Зеркало сохнет дольше обычного, полотенце не высыхает к утру, запах держится после закрытой двери, на верхних откосах у потолка проступает тёмный налёт. Исправлять придётся со снятием декоративной панели или плитки, поэтому схему движения воздуха фиксируют тогда же, когда определяют геометрию проёма, — не после приёмки.

Проверьте тягу и найдите решётку: порядок действий на 10 минут

Цвет и способ управления подождут. Начинают с двух вопросов: работает ли канал вообще и попадает ли решётка в зону будущего полотна. Пройдите по шагам и запишите, что получилось, — эти заметки заберёт замерщик.

Распахните дверь санузла и включите свет: при естественной вытяжке проверку ведут только с открытым притоком, иначе результат ничего не значит.
Приложите к решётке салфетку или половину листа А4. Живая тяга удержит бумагу без рук; при вялой она сползает, при обратной — отходит от решётки.
Повторите то же самое с закрытой дверью. Перестала держаться бумага — дело не в рольставне, а в притоке: его восстанавливают подрезом двери или переточной решёткой.
Определите место решётки относительно будущего проёма: на фронтальной стенке шахты в его пределах, на боковой стенке внутри ниши или вовсе за габаритами рольставни.
Измерьте рулеткой расстояние от краёв решётки до верха, низа и боков проёма, а заодно её собственные габариты. Эти цифры решают, уместится ли над полотном короб или вентиляционная вставка.
Сфотографируйте нишу целиком с пары метров, а затем крупно — зону решётки с приложенной к ней рулеткой.
Уточните, стоит ли в канале вентилятор, откуда он запитан и каким выключателем включается: от этого зависит, нужен ли доступ к электрике за полотном.

Когда бумага не держится ни в одном из режимов, вызывать замерщика рано. Сначала разберитесь с каналом — иначе рольставня незаслуженно получит славу виновницы чужой проблемы.

Четыре схемы открытого пути для воздуха

Рабочих вариантов немного. Выбор почти всегда диктуют две вещи: где физически сидит решётка и сколько места остаётся по высоте ниши.

Решётка вынесена за габариты полотна — в фальш-панель сбоку или выше проёма. Самый предсказуемый вариант и по воздуху, и по внешнему виду.
Вентиляционная вставка в глухой панели над коробом рольставни — когда по ширине места не нашлось, а по высоте оно есть.
Перфорированное или комбинированное полотно, если выбранная система допускает такие ламели; наличие уточняют по паспорту системы и комплектации.
Открытый декоративный пояс снизу проёма: узкая полоса с решёткой под нижней точкой хода полотна.

Первые две схемы разводят рольставню и вентиляцию по разным плоскостям: полотно отвечает только за доступ к стоякам и счётчикам, решётка — только за воздух. Третья экономит место, зато меняет вид ниши и требует подтверждения, что в выбранной серии такое исполнение вообще есть: переносить характеристики с одной системы на другую нельзя. Четвёртая выручает, когда канал заходит в шахту низко, а верх уже занят коробом.

Решётка вне полотна: почему это вариант по умолчанию

Вентиляционный выход, выведенный в фальш-панель рядом с проёмом или над ним, даёт две независимые друг от друга вещи: постоянно открытый канал и полотно, которое можно держать закрытым хоть круглый год. Воздух уходит одинаково — и при поднятой, и при опущенной рольставне, так что привычка «закрыл и забыл» перестаёт влиять на влажность. Технически это короткий участок воздуховода внутри фальш-стены, от существующей решётки к новой декоративной на видимой плоскости. Работу делает отделочная бригада до монтажа рольставни, поэтому её закладывают в план ремонта заранее; кто и что готовит к приезду монтажников, разобрано на странице подготовки проёма под сантехническую рольставню. Минус у схемы один: проём под полотно становится чуть меньше, часть плоскости уходит под решётку. На доступ к счётчикам это обычно не влияет, но убедиться стоит до того, как панель зашита.

Если канал остаётся внутри ниши: вставка над коробом

Вынести решётку вбок получается не всегда: мешает соседняя стена, угол, дверной откос или сама ширина шахты. Тогда воздух выпускают через глухой участок панели над коробом рольставни. Последовательность такая: сначала определяют высоту короба для вашей ширины и высоты полотна, затем от верха проёма отмеряют зону, которую короб займёт, и уже над ней планируют решётку. Высота короба зависит от размеров конструкции и типа системы, поэтому цифру берут не из интернета, а с замера и из паспорта выбранной комплектации. Главная засада здесь — планирование «на глаз»: решётка встаёт ровно за коробом и работает в глухой карман, снаружи всё аккуратно, а воздух никуда не идёт. Проверка простая. После монтажа повторите тест с салфеткой при закрытом полотне и закрытой двери с подрезом. В ванной пара заметно больше, чем в раздельном туалете, поэтому там такую проверку делают обязательно — исполнения и варианты для влажной зоны собраны в разделе сантехнических рольставен в ванную.

Перфорированное полотно: когда уместно и что уточнить

Идея пропускать воздух прямо через ламели выглядит экономной: ни воздуховода, ни отдельной решётки, ни лишних сантиметров панели. На практике ограничений три. Первое — наличие: перфорированное или комбинированное исполнение есть не в каждой системе, и доступность такого полотна в вашем размере подтверждают по комплектации, а не по общим описаниям. Второе касается внешнего вида: сквозь перфорацию просматривается содержимое ниши, так что стояки, гофру и полки придётся держать в порядке, а если ниша давно служит кладовкой, впечатление будет соответствующее. Третье — уборка: отверстия собирают пыль, в санузле она быстро смешивается с влагой, и протирать полотно нужно чаще обычного. Разумный компромисс — комбинация: основная часть полотна глухая, а воздух идёт через отдельную решётку, подобранную в тон. С оттенком поможет раздел с цветами сантехнических рольставен: белая решётка на белом полотне или панели в глаза не бросается.

Когда размеры ниши и место вентрешётки уже известны, прикиньте конфигурацию в калькуляторе и вызовите замерщика «Кардинал-Альянс»: по Москве и области специалист приедет с образцами профиля и проверит схему воздуха прямо на месте.

Вентилятор за полотном: питание, доступ и шум

Принудительная вытяжка меняет расстановку сил. Вентилятор способен продавить воздух и через неплотности, но закладываться на это не нужно, а вот дополнительную нагрузку закрытая ниша создаёт вполне реальную. Если прибор стоит в канале внутри ниши, три вопроса решают заранее. К корпусу и клеммнику должен оставаться свободный подход после подъёма полотна, без разборки полок и экранов, — значит, место перед вентилятором держат пустым. Вывод кабеля, распределительную коробку и выключатель закладывает электрик по проекту квартиры, он же назначает сечения и защиту; поставщик рольставни эти параметры не определяет. Со звуком ошибиться проще всего: в закрытой нише он отражается от стенок шахты и панели, и прибор, казавшийся тихим на открытой стене, за полотном будет слышен отчётливее. Отдельно убедитесь, что при опущенной рольставне воздуху есть откуда браться: без притока вентилятор гудит, греется и почти ничего не перемещает.

Приток: подрез двери и переточная решётка

Половина жалоб на «плохую вытяжку» после ремонта рождается не в шахте, а у входной двери санузла. Плотные уплотнители, порог и плитка, поднявшая уровень пола, съедают ту самую щель, через которую воздух заходил из коридора. Канал при этом исправен, тянуть ему просто нечего — и под подозрение попадает любая конструкция в нише: рольставня, люк или дверца. Лечится это двумя способами: подрезом дверного полотна снизу или врезной переточной решёткой в его нижней части. Величину подреза и размер решётки назначает проектировщик вентиляции либо специалист, обслуживающий ваш канал, — цифра зависит от объёма помещения и требуемого воздухообмена. Результат проверяют той же салфеткой: при закрытой двери бумага должна держаться у решётки так же уверенно, как при открытой. Пока этого не случилось, выбирать схему рольставни бессмысленно — вы будете настраивать выход воздуха, у которого нет входа.

Как вентиляция влияет на геометрию проёма и короб

Любая воздушная схема отнимает немного места, и понимать сколько лучше до того, как бригада зашила фальш-стену. Решётка сбоку сокращает ширину проёма, решётка над коробом — высоту, нижний пояс забирает доступ к самой нижней части ниши, где обычно стоит счётчик холодной воды. Отсюда простой порядок. Сначала обведите на стене контур зоны, которая должна открываться при поднятом полотне: счётчики, вентили, фильтры, ревизия канализации. Затем прибавьте место под короб — и только после этого ищите, куда поставить вентиляционный выход. Если свободной плоскости после такой раскладки не остаётся, честнее уменьшить закрываемую площадь, чем жертвовать воздухом или доступом. Допустимые габариты полотна и подбор комплектующих зависят от всего набора — направляющих, вала, короба, массы полотна, — поэтому окончательные размеры подтверждают на замере. Варианты раскладки по разным типам ниш собраны в разделе сантехнических рольставен в нишу, а живые примеры исполнений — в наших работах.

Что принести на замер: чек-лист по воздуху

Замерщик приедет с рулеткой и образцами. А вот сведения о вентиляции удобнее собрать заранее: свою квартиру вы знаете лучше. Подготовьте вот что.

Фото ниши целиком и крупный кадр вентиляционной решётки с рулеткой рядом.
Размеры решётки и расстояния от неё до верха, низа и боков планируемого проёма.
Результат теста с салфеткой при открытой и закрытой двери, буквально двумя словами: держится или нет.
Сведения о вентиляторе: есть, нет, планируется; откуда питание и где выключатель.
Пометку, что именно должно быть доступно при поднятом полотне, — счётчики, вентили, фильтры, ревизия.
Этап ремонта: стена уже зашита и облицована или панель ещё можно сдвинуть.

Последний пункт весомее остальных. Пока фальш-стена открыта, перенос вентиляционного выхода стоит нескольких часов работы отделочника; после облицовки это уже отдельная переделка с демонтажом плитки и поиском остатков кафеля.

Ошибки, которые вскрываются через месяц-другой

Чаще всего подводит расчёт на щели по периметру полотна. Сантехническая рольставня закрывается довольно плотно: направляющие прижимают кромки ламелей, а внизу полотно садится на отлив или порожек — считать такой контур вентиляцией нельзя. Второй промах — решётка, случайно оказавшаяся за коробом: её не видно, и проблему обнаруживают по запотевшим стенам. Третий — вентилятор, замурованный внутри ниши так, что до клеммника не дотянуться без снятия полок; возвращаться к нему придётся, и свободный подход пригодится. Четвёртый — глухая дверь без подреза, поставленная уже после того, как вентиляцию «проверили, и всё работало». Пятый — полки и короба хранения, придвинутые вплотную к решётке внутри ниши: дорогу воздуху они перекрывают не хуже глухой панели. Каждую из этих историй ловит один и тот же тест с салфеткой, выполненный в боевом режиме: полотно опущено, дверь закрыта, вытяжка включена. Сделайте его после приёмки и повторите, когда расставите вещи в нише.

Порядок действий от проверки тяги до монтажа

Соберите всё вместе и двигайтесь по шагам — так к плитке возвращаться не придётся.

Проверьте тягу салфеткой при открытой и закрытой двери, запишите оба результата.
Восстановите приток, если он перекрыт: подрез двери или переточная решётка, размер — по вашему проекту вентиляции.
Отметьте карандашом на стене зону, которая должна открываться при поднятом полотне, и зону под короб.
Выберите схему воздуха из четырёх: решётка сбоку, вставка над коробом, перфорация в полотне, нижний пояс.
Согласуйте перенос выхода с отделочной бригадой до облицовки фальш-стены и зафиксируйте место решётки на эскизе.
Вызовите замерщика «Кардинал-Альянс» с готовыми фото и размерами, подтвердите габариты полотна и высоту короба по выбранной системе.
После монтажа повторите тест с салфеткой при опущенном полотне и закрытой двери, а вещи в нише расставьте так, чтобы не загораживать канал.

Такая последовательность бережёт самое ценное — возможность что-то поменять бесплатно. На эскизе перенос решётки это одна строка в задании отделочнику; на готовой плитке — работа с пылью, штробой и подбором кафеля из остатков.
