Линейка, открытая створка и пять минут — этого достаточно, чтобы понять, сядет ли на ваше окно кассетная система с боковыми направляющими. Решают буквально три цифры: ширина полки штапика сверху, та же ширина по бокам и расстояние от стекла до ручки. Дальше становится понятно, какие поверхности створки реально несут короб и профили, что брать взамен, если площадки не хватило, и какую формулировку сказать замерщику, чтобы на монтаже не выяснилось: направляющая приклеена на уплотнитель и через месяц отходит вместе с лентой.
На что в окне опирается кассета с направляющими
Кассетная система — это короб плюс два вертикальных профиля, работающие как одно целое. Полотно выходит из короба и идёт вниз в пазах боковых направляющих, нижняя планка садится в фиксатор. Пазы делают две вещи сразу: убирают боковые щели света и держат ткань, когда створку откидывают на проветривание. Крепится всё это не к раме и не к откосу, а к створке — к плоской полке штапика, той узкой ступеньке между стеклопакетом и наружной гранью профиля. Короб ложится на верхний штапик, направляющие приклеиваются к боковым. Клеевая лента тут не мелочь для аккуратности: она единственная держит профиль, а площадь склейки ровно такая, какая ширина полки вам досталась. Конфигурации и варианты полотна собраны на странице системы кассетные рулонные шторы UNI-1, но совместимость решается раньше выбора ткани — на геометрии створки. Узкая полка даёт два одинаково плохих исхода: направляющая наползает на стекло, и лента ложится на герметик с зазором, либо упирается в уплотнитель створки. На резине клей не держит. Совсем. Промах виден сразу.
Как измерить штапик: три размера и один тест на плоскостность

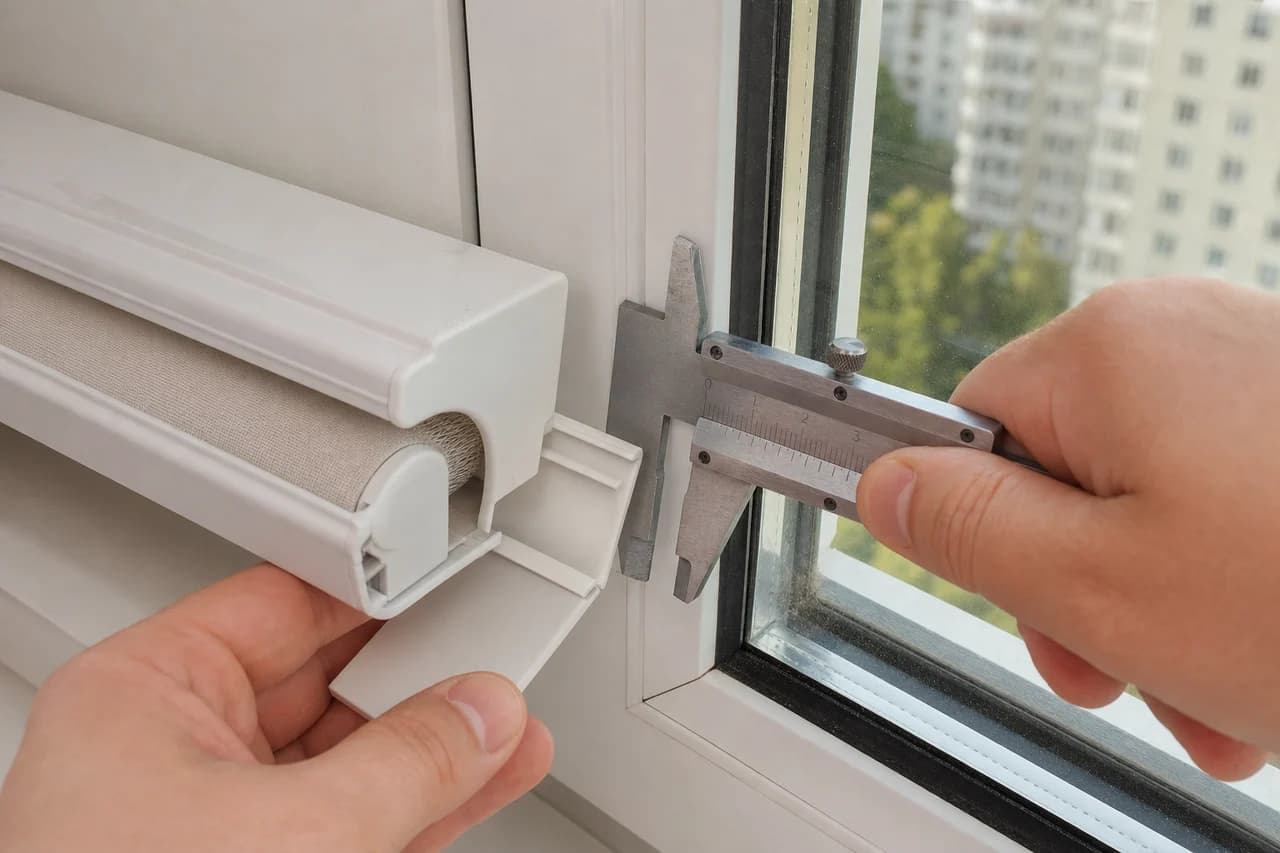

Берите металлическую линейку с миллиметровой шкалой или штангенциркуль — мягкая рулетка на таких величинах врёт. Первый размер снимается на верхнем горизонтальном штапике: ширина видимой полки от кромки стекла до наружной грани. Второй — та же ширина на обоих вертикальных штапиках. У ряда профильных систем и у створок с толстым двухкамерным стеклопакетом боковой штапик оказывается заметно уже верхнего, и это выясняется только линейкой. Третий размер — высота ступеньки от плоскости стекла до верха штапика; от неё зависит, ляжет направляющая заподлицо или встанет «на ребро». Плоскостность проверяется за секунду: приложите ровную грань линейки поперёк штапика. Качается или касается одной кромкой — профиль скошенный либо фигурный, и лента будет работать узкой полоской вместо всей ширины. Заодно гляньте, не выдавлен ли на полку валик силиконового герметика и нет ли на стекле декоративной раскладки-шпросов вплотную к краю. Сфотографируйте угол створки крупно, вместе с приложенной линейкой — этот кадр потом сэкономит переписку. Минимальную ширину под конкретную кассету называет паспорт выбранной системы и замерщик на объекте, с ними и сверяйте свои миллиметры. Цифры из чужих отзывов бесполезны: у разных производителей геометрия короба и профилей отличается.
Признаки, по которым UNI-1 отпадает сразу
Есть ситуации, где мерить дальше незачем: система на такую створку в этом исполнении либо не встанет физически, либо встанет с дефектом, который начнёт раздражать уже через неделю.
- Полка штапика уже основания направляющей: профиль свисает на стекло, лента липнет к герметику и отходит.
- Штапик скошенный или полукруглый: контакт идёт по линии, а не по плоскости, полотно уводит в пазу.
- Стеклопакет стоит почти заподлицо с профилем, ступеньки под короб фактически нет.
- На стекле наклеены декоративные раскладки-шпросы вплотную к краю — направляющей не к чему прилегать.
- Ручка или запорная фурнитура попадает в габарит кассеты: короб не даст повернуть ручку.
- Штульповая створка без вертикального импоста: одной стороне профиля опираться не на что.
- Штапик деформирован, окрашен непрочной краской, окно ламинировано плёнкой с отслоениями — держаться будет ровно до первой жары.
Любой пункт из списка — повод сменить способ крепления, а не отказаться от шторы. Ткань, плотность и цвет остаются в вашем распоряжении: полотна одинаково доступны для разных систем, так что в каталог тканей для рулонных штор логично заходить уже после того, как определились с механикой.
Чем заменить: UNI-2 и другие рабочие варианты
При узком штапике чаще всего называют UNI-2, и разница тут принципиальная. Её короб не садится на полку штапика, а крепится к плоскости створки, перекрывая штапик сверху; боковые направляющие приклеиваются к профилю створки рядом со стеклом, где площадка заведомо шире. Полотно по-прежнему идёт в пазах, боковой засветки нет, окно открывается и откидывается вместе со шторой. Расплата — глубина: короб сильнее выступает в комнату, и на окне с узким откосом или придвинутым шкафом это стоит проверить до заказа, а не после. Второй путь — открытая система mini с направляющими-лесками: леска натягивается между верхним кронштейном и нижним уголком, ткань идёт между струнами. Конструкция лёгкая, опорной площадки почти не требует, но полной изоляции краёв полотна не даёт. Третий — вообще уйти со створки в проём: короб на стену или потолок, полотно шире проёма, боковые щели перекрываются напуском. Для мансардных и наклонных окон разговор отдельный, там направляющие нужны по определению, иначе полотно просто провиснет. Когда хочется плотной посадки ткани к стеклу, а штапик узкий, нередко выигрывают шторы плиссе: профили компактнее и крепятся по другой схеме. Короба и способы установки внутри кассетного семейства сведены в разделе кассетных рулонных штор.
Что меняется в геометрии, когда вы переходите на UNI-2
Смена системы тянет за собой четыре проверки, и делать их надо до оформления заказа. Первая — вылет короба относительно откоса: приложите к створке брусок или книгу подходящей толщины и откройте окно, кассета не должна цеплять откос и подоконник при повороте. Вторая — ручка. Направляющая идёт по створке, и если ручка стоит близко к стеклу, её иногда переносят или меняют на укороченную; решение принимает замерщик на месте, а не вы по фотографии в мессенджере. Третья — зона петель: со стороны навесов кассета может упереться в верхнюю петлю при откидывании, особенно на узких створках. Четвёртая — москитная сетка. Она снаружи, но её крепления и «карман» порой не дают ленте лечь ровно изнутри. Ширина полотна у UNI-2 при том же проёме остаётся примерно такой же, направляющие всё равно занимают краевую зону, а вот видимая световая часть чуть уменьшается. На узкой кухонной створке или на балконном блоке, где каждый сантиметр стекла на счету, разница заметна глазом. Все четыре проверки укладываются в один выезд и сразу превращаются в размеры для производства.
Не уверены, что ваш штапик выдержит направляющие — вызовите замерщика «Кардинал-Альянс»: специалист измерит полку штапика, вылет короба и зону ручки прямо на месте и подберёт систему под вашу створку. Выезд по Москве и области.
Когда крепление на створку исключено совсем
Попадаются окна, где не проходит ни один тип створочного крепления: массивная декоративная раскладка по всему стеклу, витражная плёнка, штапик с фрезеровкой под антикварный профиль, панорамное остекление с алюминиевым штапиком мудрёного сечения. Тогда штора переезжает в проём или на стену над ним. Короб встаёт на два кронштейна, полотно берут с запасом по ширине относительно светового проёма, направляющие при необходимости крепят к откосам — к откосам, не к стеклу. Выигрыш ощутимый: свобода по ширине и по массе полотна, можно спокойно ставить плотный блэкаут, не гадая, выдержит ли клеевая лента тяжёлый вал. Минус ровно один, зато существенный: створку с опущенной шторой уже не откроешь, так что для кухни и балконного блока сценарий обычно неудобен. Само решение «на стену или в проём» принимают после замера глубины откоса и проверки, есть ли над окном ровный участок стены под кронштейны. Гипсокартонный короб с подсветкой или карниз для портьер нередко съедают всю посадочную зону, и выясняется это в самый неподходящий момент. Зато если задача — максимальная темнота в комнате, именно такой монтаж даёт её проще всего: полотно широкое, боковой напуск большой, а плотные ткани смотрите в разделе блэкаут-штор.
Пошаговая самопроверка перед заказом
Этот порядок действий экономит один лишний выезд и одно переделанное изделие. Работайте по одной створке за раз, цифры записывайте в блокнот рядом с от руки нарисованной схемой окна — в голове они путаются моментально.
- Откройте створку и протрите штапик: пыль и грязь мешают и замеру, и будущей склейке.
- Измерьте линейкой ширину полки верхнего штапика от кромки стекла до наружной грани, запишите в миллиметрах.
- Повторите замер на левом и правом вертикальных штапиках; если цифры разошлись, в расчёт идёт наименьшая.
- Приложите ровную грань поперёк штапика и проверьте, качается ли она: качается — профиль скошенный, отметьте это в записях.
- Измерьте расстояние от кромки стекла до оконной ручки и до ближайшей петли: эти зоны ограничивают габарит короба.
- Измерьте глубину откоса от плоскости створки до внутренней кромки откоса и до подоконника — так станет ясно, поместится ли выступающий короб.
- Сфотографируйте угол створки крупно с приложенной линейкой и окно целиком: два кадра снимают половину вопросов удалённо.
- Отправьте замеры и фото менеджеру или загрузите параметры в калькулятор стоимости, чтобы получить предварительный расчёт ещё до выезда специалиста.
- Дождитесь подтверждения системы по паспорту изделия и только после этого выбирайте ткань и цвет.
Что сказать замерщику и какие ошибки встречаются чаще всего
Формулируйте задачу сценарием, а не названием системы: «нужно, чтобы створка открывалась вместе со шторой и по бокам не светило» или «нужна темнота в спальне, окно можно не открывать». Крепление под геометрию окна специалист подберёт сам, и порядок именно такой — название модели вторично. Проговорите три бытовые детали: будете ли снимать и мыть окна, стоит ли на створке москитная сетка, есть ли запрет на сверление профиля. Дальше про грабли. Чаще всего заказывают по чужим размерам, «как у соседа», хотя в одном доме на разных этажах встречаются створки с разным стеклопакетом и, соответственно, с разной шириной штапика. Второй сюжет — попытка дожать узкую полку усиленным скотчем или вторым слоем ленты: на солнечной стороне профиль отходит от нагрева, полотно выскакивает из паза, кромка ткани начинает лохматиться. Третий — плотный тяжёлый блэкаут на маленькую створку с клеевым креплением, без всякой оценки массы вала. Четвёртый — забытый выступ подоконника, в который короб упирается при открывании. На замере каждая из этих историй ловится за минуту, а на монтаже уже стоит денег и нервов. Как система садится на разные типы створок вживую, видно в разделе наших работ.
Если хочется сохранить регулировку света на неудобной створке
Узкий штапик ограничивает способ крепления, но не функцию шторы. Полотно с чередующимися прозрачными и плотными полосами ставится и в кассетном исполнении, и в открытом: механика подъёма одна и та же, разница только в коробе и наличии боковых пазов. На узкой кухонной створке такой вариант обычно обыгрывает плотную ткань — днём окно остаётся светлым, вечером вид с улицы закрыт, и при этом комната не превращается в тёмную коробку. Настройка полос и бытовые сценарии разобраны в материалах по системе день-ночь. Механическое ограничение здесь одно: полосатое полотно чуть толще однослойного, вал набирает больший диаметр, и на совсем маленьких створках короб выглядит массивнее, чем ожидаешь по картинке. Диаметр короба под вашу высоту окна уточняйте по паспорту конкретной системы — он зависит от длины полотна. И держите в голове простое правило: чем сложнее створка, тем раньше нужен замер. Не наоборот.
Подобрать систему под узкий штапик, посчитать полотно по своим размерам и записаться на замер можно здесь: рассчитайте стоимость рулонных штор. «Кардинал-Альянс» работает с 1997 года, собственное производство в Москве, выполнено более 5 000 заказов.
