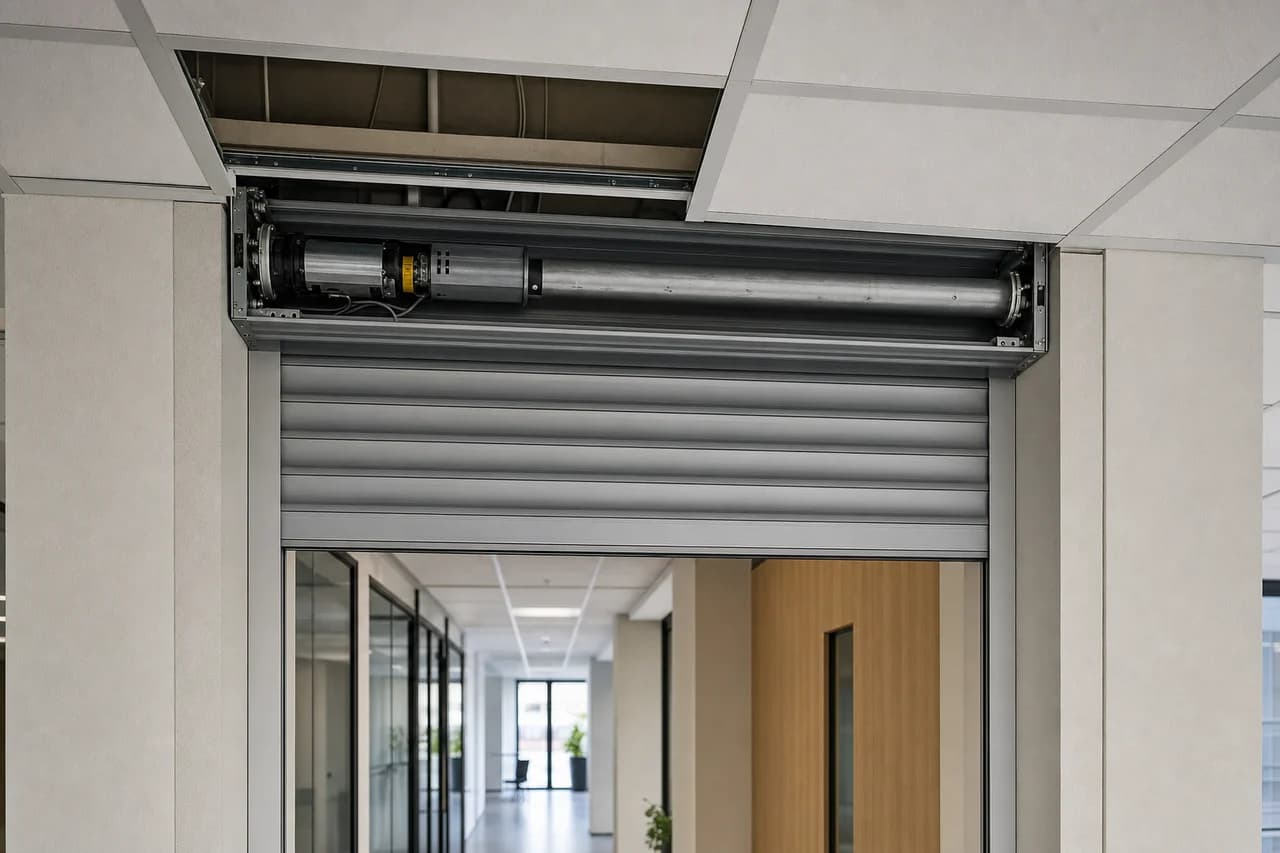

Главная сложность рольставни вместо распашной двери — не полотно, а короб. В офисном проходе, кладовой, серверной или на входе в торговый зал сверху идёт подвесной потолок, и вал нужно куда-то убрать. Схем размещения по сути четыре: запотолочное пространство, ниша в перегородке, локальная подшивка из гипсокартона и накладной короб. Каждая по-своему съедает высоту прохода, меняет крепёж в лёгкой перегородке, доступ к приводу и очерёдность работ со строителями. Замеры тут тоже нужны не те же, что для уличной рольставни: кроме самого проёма понадобится отметка плиты перекрытия.
Чем рольставня во внутреннем проёме отличается от уличной
Ветер, косой дождь и обледенение внутреннюю рольставню не достают. Зато спрос с неё другой: внешний вид со стороны помещения, тишина привода, частота циклов. Проход в гардеробную или кладовую открывают и закрывают по несколько раз за день, а не дважды в сутки. Полотно здесь чаще собирают из сплошных экструдированных профилей AER44/S или AER55/S — они дают глухую отсечку проёма и ровную аккуратную плоскость. Когда проём должен просматриваться — служебный коридор в торговом зале, проход к стеллажам, витринная зона, — ставят решётчатые серии AEG56 и AEG84: сквозь них видно освещение и товар, а помещение остаётся закрытым. А вот профиль AG/77, алюминиевая ламель роликовой прокатки с пенным наполнением, разрабатывался для роллетных ворот и в камерном внутреннем проёме встречается редко.
Толщина ламели сама по себе ничего не решает. Допустимые габариты, масса полотна и подходящий привод зависят от всего комплекта: направляющих, боковых замков, диаметра вала, типа короба и условий конкретного проёма. Поэтому серию фиксируют на замере, а итоговые параметры сверяют по паспорту выбранной системы. Чем серии отличаются по назначению и видимой поверхности, показано в разделе про профили рольставен ALUTECH; окончательный набор под ваш проём соберёт замерщик.
Что скрывается над подвесным потолком и почему от этого зависит короб
Запотолочное пространство — это зазор между плитой перекрытия (или балкой) и видимой плоскостью потолка. Поместится ли туда короб, решает не общая отметка, а содержимое зазора: магистральные воздуховоды и гибкие отводы к диффузорам, кабельные лотки, трубы спринклерной системы, светильники с драйверами, иногда фанкойлы и дренажные линии с уклоном. Коробу нужна не просто высота. Нужен свободный коридор по всей ширине проёма плюс запас на кронштейны и регулировку. Если воздуховод идёт прямо над проёмом, исход один из двух: короб смещают либо от запотолочной схемы отказываются.
До заказа снимите четыре величины: от чистого пола до плоскости подвесного потолка, от чистого пола до плиты перекрытия, высоту и ширину самого проёма, расстояние от верха проёма до перекрытия. Разница между второй и первой отметкой и есть то самое запотолочное пространство. В кассетном потолке проверка занимает минуту: снял одну плиту — увидел трассы. В сплошном гипсокартонном понадобится существующий ревизионный люк или аккуратный зондаж в месте будущего короба, потому что вслепую такие работы не планируют. Заодно посмотрите, не проходит ли над проёмом железобетонный ригель или стальная балка: полезную высоту они срезают сильнее, чем кажется по общей отметке потолка.
Четыре схемы размещения короба при подвесном потолке
Многое решают два обстоятельства: сколько места над проёмом свободно на самом деле и готовы ли вы вмешиваться в потолок. Плату берёт каждая схема — высотой прохода, сложностью монтажа или неудобством последующего обслуживания.
- Короб полностью в запотолочном пространстве. Самый аккуратный вариант: снаружи видны только направляющие и щель для полотна, короб не читается.
- Короб в нише над проёмом внутри перегородки. Подходит, когда перемычку можно поднять или нишу уже предусмотрели строители; потолок при этом не трогают.
- Короб в локальной подшивке из гипсокартона ниже потолка. Над проёмом делают карман со съёмной панелью — потолок остаётся на своей отметке, понижение идёт только по линии проёма.
- Накладной короб со стороны помещения. Монтаж самый быстрый, но короб виден, и высота прохода уменьшается ровно на его габарит.
Запотолочная схема и ниша в перегородке — решения встроенные: короб прячется в конструкцию, а не висит на стене. Логику такого монтажа, порядок работ и требования к нише подробно разбирает страница встроенные рольставни со скрытым коробом, и заглянуть туда полезно до разговора со строителями, чтобы место под короб заложили заранее. Подшивка из гипсокартона выручает, когда запотолочное пространство плотно занято трассами: немного высоты вы теряете строго над проёмом, зато получаете закрытый короб и удобный доступ снизу через съёмную панель. Накладной вариант остаётся разумным для технических помещений, где внешний вид вторичен, а скорость монтажа важнее.
Как не потерять высоту прохода
Единой высоты короба не существует: габарит задаёт диаметр намотки, а намотка растёт вместе с высотой полотна и толщиной ламели. Чем выше проём, тем больше витков на валу и тем крупнее короб. Рассуждать приходится с конца. Сначала зафиксируйте чистую высоту прохода, которая вам действительно нужна, и только потом ищите, куда поместится короб такого диаметра. Для офисного коридора ориентир — комфортный проход людей, для склада и подсобки — габарит рохли, тележки или собранной стеллажной секции, для кухни общепита — высота перевозимого оборудования.
Арифметика простая. При накладном коробе световой проём становится ниже на габарит короба; встроенный в запотолочное пространство или в нишу сохраняет высоту почти полностью; подшивка забирает ровно столько, сколько вы сами заложили в карман. Когда по расчёту короб в свободную высоту не влезает, рабочих ходов три: поднять верх проёма, если перегородка позволяет, уйти в подшивку либо пересобрать комплект под другой профиль и другой диаметр вала. Все три считает замерщик, ведь величины связаны между собой: поменяли профиль — изменилась масса полотна, а за ней подбор привода и короба.
Состав и бюджет комплекта удобно прикинуть заранее: рассчитайте рольставни в калькуляторе «Кардинал-Альянс». А точные габариты короба под ваш потолок зафиксирует бесплатный замер по Москве и области.
Доступ к валу и приводу: где запланировать ревизию
Наглухо закрытый короб однажды придётся открыть. Перенастроить концевые положения привода, заменить повреждённую ламель, проверить крепление полотна к валу, снять мотор на обслуживание — поводов хватает, поэтому доступ закладывают на стадии проекта, а не после первого звонка мастеру. Кассетный потолок решает задачу почти сам: плиты над коробом снимаются, к торцам вала есть подход сверху. Нужно только не ставить в эту зону светильники и не тянуть над коробом жёсткие трассы, иначе плиту потом не вынуть.
В гипсокартонном потолке и в подшивке-кармане предусматривают ревизионный люк. Ставьте его напротив приводного торца — там, где расположен электропривод с кабельным выводом или выходит кардан механического управления. Второй люк, напротив противоположной опоры вала, пригодится при большой ширине проёма. Размер подбирают так, чтобы проходила рука с инструментом и, если понадобится, сам привод; формат уточняют на замере по выбранной системе. Без доступа любой ремонт превращается в частичный демонтаж потолка со штукатуркой и покраской, а это дороже и дольше самой починки механики. И зафиксируйте расположение люка в эксплуатационных документах: через год про него забывают и зашивают декоративной отделкой.
К чему крепить короб и направляющие в лёгкой перегородке
Гипсокартонная обшивка нагрузку от рольставни не держит, а каркас подвесного потолка на подвесах — тем более: вешать короб на потолочную систему нельзя ни в одном варианте. Нагрузку принимают либо плита перекрытия через собственные кронштейны короба, либо усиленные стоечные профили и закладные внутри перегородки, либо стальной уголок, заведённый поверх проёма и опёртый на стойки. Какой узел применить, становится понятно после вскрытия: замерщику нужно видеть шаг стоек, толщину перегородки и наличие закладных над проёмом.
Направляющие работают на отрыв и на боковое усилие. Крепят их в стойку каркаса или в закладной брус с металлической накладкой, а не в лист обшивки на дюбель-бабочку. Когда проём шире шага стоек, стойки добавляют и связывают между собой — задача строителей до финишной отделки. Если перегородка уже готова и облицована, остаются два пути: локально вскрыть обшивку по линии направляющих и завести закладную либо перейти на накладной монтаж с опорной рамой, которая распределит нагрузку. Второй проще, но раму видно, и под чистовой офисный интерьер его берут неохотно. Конкретные узлы крепления к бетону, кирпичу и лёгкой перегородке различаются по крепежу и анкеровке, и назначает их монтажник на объекте, а не каталог.
Электрика, управление и аварийное открывание
Кабель к приводу прокладывают до зашивки потолка: другого такого момента, когда всё делается без штробления и демонтажа, уже не будет. На этапе проекта определите три точки — ввод питания в короб, место выключателя у проёма и, если планируется радиоуправление или интеграция в систему здания, место приёмника. Выключатель удобнее ставить с той стороны, с которой проём закрывают последним, на высоте обычных клавишных механизмов и в прямой видимости полотна: управлять рольставней вслепую небезопасно. Сечение кабеля, аппараты защиты и схему подключения определяет электропроект объекта под конкретную модель привода — универсальных значений здесь нет.
Во внутреннем проёме почти всегда нужен способ открыть полотно без электричества: привод с аварийным ручным выходом, карданная передача или комбинированная схема. Выбор зависит от модели и от того, могут ли люди остаться за закрытым проёмом. Если рольставня перекрывает единственный выход из помещения, обсудите решение с проектировщиком объекта: по функции это не дверь, и роль такого проёма в схеме эвакуации определяют на стороне заказчика. Пульты, ключ-выключатели, групповые сценарии и их совместимость между собой проще сравнить в разделе про управление рольставнями и выбрать до монтажа — менять тип управления после зашивки потолка заметно дороже.
Порядок работ: от замера до приёмки
Последовательность значит не меньше, чем сам комплект. Половина проблем с коробом под подвесным потолком растёт из одной причины: потолок зашили раньше, чем приехал замерщик.
- Определите назначение проёма и нужную чистую высоту прохода — по людям, тележке или перевозимому оборудованию; эта цифра станет отправной для подбора короба.
- Вскройте потолок над проёмом: снимите кассетную плиту или воспользуйтесь ревизией, сфотографируйте трассы вентиляции, лотков и спринклеров.
- Вызовите замерщика до чистовой отделки — он снимет проём, высоту до перекрытия и скажет, проходит ли короб в запотолочное пространство.
- Выберите схему: запотолочный короб, ниша в перегородке, подшивка-карман или накладной монтаж — с понятной потерей высоты по каждому варианту.
- Согласуйте профиль и управление: сплошной или решётчатый, электропривод с аварийным открыванием или механика, тип выключателя и его место.
- Заложите усиление в перегородке: дополнительные стойки, закладные под направляющие, опору под короб на перекрытие — это зона строителей до обшивки.
- Проложите кабель к месту короба и к точке выключателя, оставьте запас по длине и промаркируйте концы.
- Запланируйте доступ: съёмные плиты или ревизионный люк напротив приводного торца вала, с размером под инструмент.
- Смонтируйте рольставню до финишной отделки откосов, затем зашивайте потолок и выводите углы по готовым направляющим.
- Примите работу в движении: прогоните полотно вверх-вниз несколько раз, проверьте равномерность хода, отсутствие перекоса, работу концевых положений и аварийного открывания, а расположение люка внесите в документы.
Ошибки, которые видно уже на приёмке
Чаще всего страдает высота прохода: комплект подбирают «по проёму», упуская, что при накладном коробе световой проём становится ниже, — и тележка в него не заходит. Следом идёт короб, упёршийся в воздуховод. Его сдвигают по месту, полотно начинает идти с перекосом относительно направляющих, появляются шорох и подклинивание. Третья история — направляющие, прикрученные прямо в лист гипсокартона: первые месяцы держат, потом крепёж разбивает обшивку и профиль отходит от стены. Четвёртая — короб, зашитый наглухо, после чего любое обслуживание упирается в демонтаж потолка.
Есть и менее очевидная вещь — звук. Привод в запотолочном пространстве слышно иначе, чем на фасаде: пустая полость над потолком работает как резонатор, а кассетный каркас разносит вибрацию дальше по периметру. Помогает развязка кронштейнов короба от каркаса потолка, крепление короба к перекрытию и аккуратная подгонка щели, через которую выходит полотно. Если рольставня встаёт рядом с переговорной или кабинетом, скажите об этом на замере: решение закладывается в конструкцию, докрутить его потом не выйдет. И оставьте запас по цвету — направляющие и видимую часть короба подбирают в тон отделке, а этот выбор проще сделать до покраски стен, чем после.
