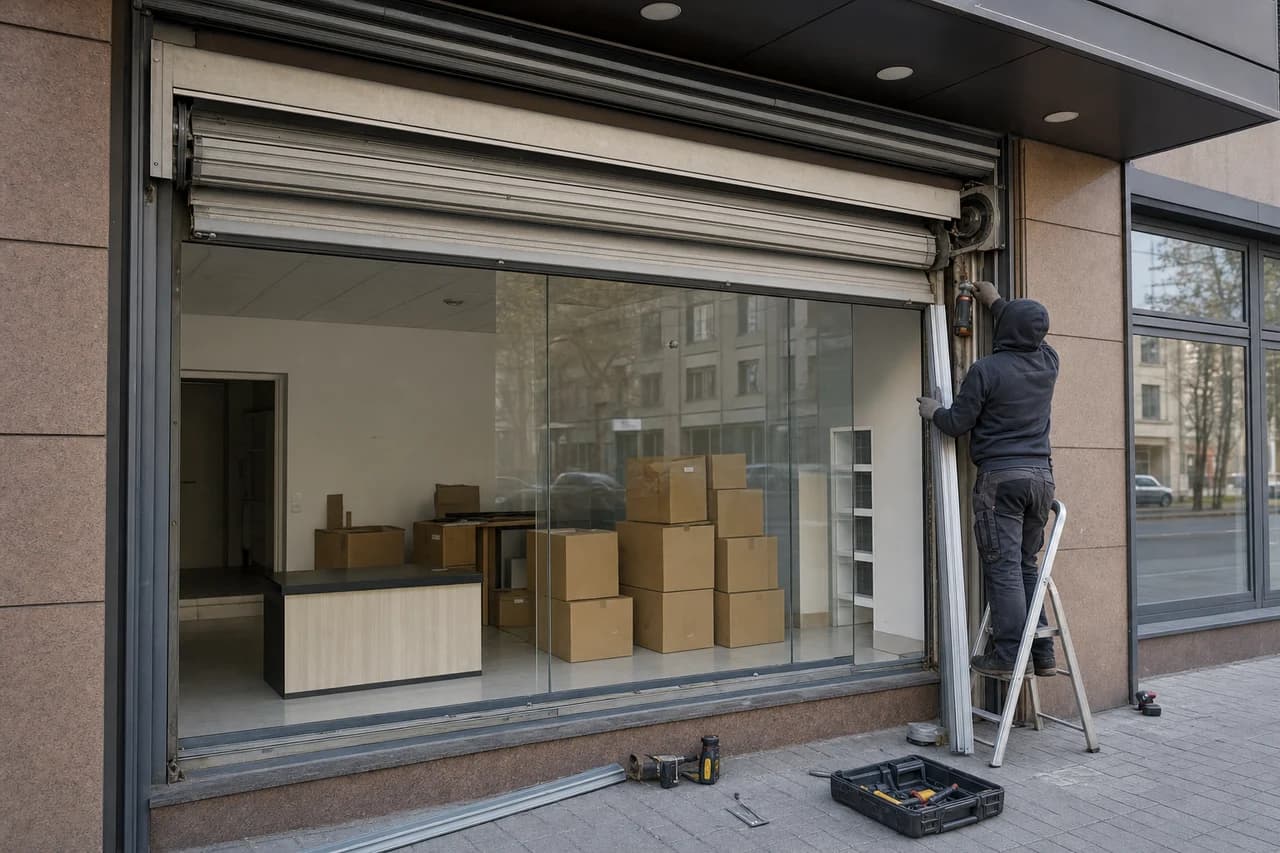

Витринная рольставня обычно переживает не один договор аренды, поэтому при переезде магазина её первым делом пробуют забрать с собой. Сойдётся или нет, решают четыре вещи. Насколько совпадают два проёма по размерам и схеме монтажа; в каком состоянии полотно, вал и привод; есть ли у нового проёма питание; как выстроен график работ, чтобы ни одна точка не осталась на ночь открытой. Сантиметры притолоки и люфт в ригеле весят здесь куда больше, чем общее впечатление «витрина вроде такая же».
Что из комплекта реально переезжает, а что остаётся на старом фасаде
Разложите конструкцию на узлы — и цена вопроса станет понятной за пять минут. Полотно из алюминиевых ламелей, вал с кронштейнами, привод (электрический или редуктор с карданом), концевой профиль с ригелями и боковые замки к геометрии конкретной стены не привязаны: они переезжают без потерь. С направляющими шинами и коробом история другая. Они подрезаны по высоте и ширине прежнего проёма, укоротить их можно, а удлинить нет, поэтому чаще всего именно эти детали и остаются на старом фасаде. Крепёж, анкеры, уплотнители, щётки, заглушки, кабель-канал считайте расходниками: что-то ломается при снятии, что-то теряет посадку в новых отверстиях. Отдельно отыщите паспорт изделия. В нём указана профильная серия, а она тянет за собой все остальные решения: на витринах встречаются и сплошные экструдированные профили AER44/S и AER55/S, и решётчатые AEG56 и AEG84. Зная серию, можно докупить ламели того же профиля и перебрать полотно, а не заказывать его с нуля. Когда паспорт потерян, серию определяет замерщик на месте — по сечению ламели и шагу замка. По фотографии так делать не стоит: внешне похожие профили отличаются массой погонного метра, а от массы полотна напрямую зависит подбор вала и привода.
Шесть величин, по которым сравнивают старый и новый проём
Сравнение строится не на ощущении «влезет — не влезет», а на цифрах. Снимайте их в обоих помещениях одной рулеткой и в одних и тех же точках.
- Ширина проёма в свету: мерьте минимум в трёх точках по высоте — стены редко бывают параллельными, и в расчёт идёт наименьшее значение.
- Высота проёма: от неё зависит длина полотна и диаметр рулона в коробе, а значит, и судьба старого короба.
- Притолока и свободное место над проёмом: расстояние от верха проёма до потолка, балки, вывески или межэтажного перекрытия.
- Тип монтажа: накладной снаружи, в проём или встроенный в нишу; на двух адресах он совпадает далеко не всегда.
- Материал стен и откосов: бетон, кирпич, газобетон, сэндвич-панель, витражный алюминиевый профиль, гипсокартонная обшивка.
- Окружение проёма: отлив, цоколь, водосточная труба, крыльцо с пандусом, входная дверь с доводчиком, рекламная конструкция.
Новый проём уже и ниже прежнего — задача, как правило, решаемая: полотно укорачивают, лишние ламели снимают, шины подрезают по месту. Разница в большую сторону куда неприятнее. Растянуть полотно нельзя, а наращивание требует ламелей той же серии и пересчёта массы, после которого вал и привод могут уже не подойти. Отдельная проверка — простенки по бокам. Направляющей нужна опора по всей высоте, и если с одной стороны проём упирается в угол здания или в соседнюю витрину, крепление придётся решать переходными элементами.
Место под короб и тип монтажа: главный ограничитель переноса
Короб когда-то подбирали под конкретную высоту полотна: диаметр намотанного рулона складывается из толщины ламели, числа витков и диаметра вала. Проём выше прежнего — рулон толще, и старый короб его не примет, даже если по ширине всё сходится. Проём ниже — короб встанет с запасом и будет выглядеть крупнее, чем нужно, а на аккуратной витрине это заметно. Второй ограничитель — схема установки. В прежнем помещении короб мог прятаться в нишу за фальшпотолком, а на новом фасаде ниши нет, и конструкция выходит накладной, с видимым коробом над витриной. Смена схемы почти всегда тянет за собой другие кронштейны, другие направляющие и иной порядок работ, а иногда и разговор с собственником здания о внешнем виде. Сами схемы и последовательность операций описаны в разделе монтажа рольставен. Для переезда важнее другое: тип монтажа фиксируют до того, как бригада взялась за шуруповёрт, иначе старая конструкция уже снята, а выясняется, что переезжает от силы половина комплекта.
Стены нового помещения и крепление направляющих
Направляющие принимают на себя боковую нагрузку, поэтому основание под ними должно быть несущим по всей высоте шины, а не в двух верхних точках. Бетон и полнотелый кирпич вопросов обычно не вызывают. Газобетон, пустотелый кирпич и старая штукатурка по дранке требуют крепежа, подобранного под конкретное основание, иногда с закладной пластиной или распределительным профилем. Витражное остекление стрит-ритейла — случай особый: крепиться в алюминиевый импост «как в стену» нельзя, нужны переходные элементы и опора на несущий контур проёма. Гипсокартонные откосы почти всегда означают, что до монтажа их вскроют и выйдут на капитальную стену. Похожая история с утеплённым вентфасадом: толщина утеплителя и зазор до стены влияют и на длину крепежа, и на то, останется ли короб в одной плоскости с витриной. Тип анкера, шаг крепления и необходимость усиления замерщик определяет на объекте. Назначать их заранее по фразе «стена кирпичная» рискованно: внутри может оказаться пустотность, старая кладка вперемешку с раствором или скрытая коммуникация.
Как проверить состояние конструкции до демонтажа
Полчаса осмотра на старом адресе экономят повторный выезд и деньги на детали, которые всё равно пришлось бы менять. Прогоните рольставню три-пять полных циклов. Смотрите при этом на поведение полотна, а не только на то, закрылось оно или нет.
- Полотно: вмятины, выгнутые ламели, следы отжима у нижней кромки, люфт в соединениях. Повреждённые ламели меняют поштучно, если известна серия профиля.
- Концевой профиль и ригели: ригель должен входить в ответную часть без усилия и заеданий, иначе замок на новом месте работать не будет.
- Боковые замки и личинки: ключ проворачивается плавно, без подклинивания в среднем положении.
- Направляющие: вмятины, расслоившиеся щётки, забитые пазы. Деформированная шина после переноса даст шум и перекос.
- Вал, кронштейны, подшипники: гул, биение, следы ржавчины на оси.
- Привод: ровный ход без рывков, честная остановка в крайних положениях, никакого запаха перегрева.
- Электрика: состояние кабеля на изгибе у короба и в клеммной коробке, работа выключателя и пульта.
Полотно, которое уже сейчас идёт волной или цепляется в шинах, после демонтажа и повторной сборки лучше не станет. При таких симптомах разумнее сперва разобраться с причиной — свериться по признакам неисправностей с разделом про ремонт рольставен, — и только потом решать, что везти на новый адрес.
Сомневаетесь, встанет ли ваша конструкция в новый проём, — закажите расчёт и замер в «Кардинал-Альянс»: специалист выезжает по Москве и области, сравнивает оба проёма и говорит, что переносится, а что придётся докупить.
Электропитание привода и управление на новой точке
Электрическую рольставню не «перевешивают». Привод сидит внутри вала, его кабель выходит в короб и имеет ограниченную длину, поэтому точка подключения нужна рядом с коробом, а не в другом конце зала. На новом месте выясните заранее, выведено ли питание к проёму, где встанет выключатель (обычно внутри помещения, у входа, чтобы продавец закрывал магазин изнутри) и куда поместится блок управления, если конструкций несколько. Линии нет — её прокладывают до монтажа: после установки короба штробить стену над витриной крайне неудобно, а тянуть кабель-канал по фасаду согласится не всякий арендодатель. Сечение кабеля, защитный автомат и схему подключения определяют электропроект конкретного помещения и паспорт вашего привода. Подбирать их по аналогии со старым объектом не выйдет: отличаться может и длина трассы, и количество приводов в одной группе. Механика с ленточным или карданным приводом при переезде проще — от розетки она не зависит, зато управлять придётся вручную и только у самого проёма.
Три сценария: перенос целиком, часть комплектующих или новая система
Перенос целиком имеет смысл, когда новый проём равен старому или меньше настолько, что хватает подрезки шин и снятия пары ламелей, схема монтажа та же, стены несущие, а осмотр износа не показал. Тогда едут полотно, вал, привод, короб и замки, а меняются крепёж, уплотнители и, если нужно, кабельная часть. Частичное использование — исход самый частый. Полотно и привод в порядке, но короб мал под новую высоту, или направляющие коротки, или сменился тип монтажа: дорогие узлы сохраняют, а докупают то, что завязано на геометрию, с обязательным условием — новые детали должны быть из той же системы, иначе ламель не состыкуется с шиной, а вал с кронштейном. Новая система выигрывает, когда проём заметно шире прежнего, витрина стала панорамной, старая конструкция уже побита или поменялись задачи: вместо глухого полотна нужна решётка с просветом, чтобы витрина читалась ночью, либо наоборот — на улице требуется более стойкое к вскрытию решение из раздела антивандальных рольставен. Допустимые габариты и привод считают по комплекту целиком: направляющие, замки, вал, короб, масса полотна и условия проёма. Перенести параметры одной серии на другую не получится даже при похожей внешности профиля.
Учебный пример: магазин переезжает из торгового центра в стрит-ритейл
Ситуация условная, но типичная: небольшой магазин канцтоваров съезжает с галереи торгового центра в помещение на первом этаже жилого дома. В ТЦ стояла решётчатая рольставня со встроенным коробом в нише подвесного потолка и электроприводом, полотно закрывало ровный прямоугольный проём без откосов. На новом месте витрина шире примерно на полметра и выше, ниши под короб нет, перед фасадом идёт отлив цоколя, а слева к проёму примыкает водосточная труба. Следствия простые. По ширине полотно новый проём не перекрывает и до нужного размера не наращивается, значит, его заказывают заново; короб из ниши на фасад не переедет, потому что рулон стал толще и нужен другой типоразмер; направляющие коротки по высоте. Сохранить удаётся замки с ригелями и выключатель, а привод отправляют на проверку — с более тяжёлым полотном он может не вытянуть по моменту, и решать можно только после расчёта массы. Для арендатора это уже не перенос, а новая система с повторным использованием мелких узлов. Зато вторая точка той же сети, где проём оказался уже прежнего, переехала целиком: хватило подрезки шин и замены крепежа. Как выглядит готовая установка на реальном торговом фасаде, показано в кейсе JRM про антивандальные рольставни на магазин — там как раз монтаж новой конструкции, а не переезд.
Фасад, арендодатель и управляющая компания: что выясняют заранее
Накладной короб и направляющие видны с улицы, поэтому их внешний вид обсуждают с собственником помещения до заказа, а не после установки. Уточните три вещи: допустим ли монтаж на фасаде в принципе, какой цвет по RAL ожидается (во многих зданиях действует общий регламент по вывескам и оборудованию) и как относятся к сверлению наружных стен. Параллельно закройте вопрос со старым помещением. Демонтаж оставляет отверстия от анкеров и следы на штукатурке, а в договоре аренды нередко прописан возврат помещения в исходном состоянии — заделку и подкраску проще заложить в тот же выезд бригады. Если в новом здании есть управляющая компания, спросите про порядок доступа монтажников, разрешённое время шумных работ и возможность временно занять кусок тротуара под лестницу и подмости. Договорённости лучше зафиксировать письменно, хотя бы перепиской: монтаж рольставен на фасад — работа заметная, и устное «ставьте, конечно» через месяц вспоминается по-разному. Требования к оформлению фасадов в разных районах Москвы отличаются, так что уточняйте их по конкретному адресу у собственника и управляющей компании.
План переезда по шагам, чтобы магазин не остался без защиты
Правило графика простое: новая точка получает защиту раньше, чем вы снимете её со старой. Пустое помещение с коробками и остатками оборудования — самая уязвимая стадия переезда, а снятая рольставня на прежней витрине чаще всего всё ещё ваша зона ответственности по договору.
- Найдите паспорт изделия и фотографии монтажа: нужны профильная серия, габариты, модель привода и схема подключения.
- Вызовите замерщика на оба объекта в один день — тогда ширина, высота, притолока и материал стен сравниваются по одной методике.
- Прогоните действующую конструкцию три-пять полных циклов и запишите замечания по полотну, замкам, шинам и приводу.
- Возьмите у подрядчика перечень: что переносится, что докупается, что меняется целиком — с привязкой к серии профиля.
- С арендодателем нового помещения согласуйте тип монтажа, цвет и крепление, со старым — порядок демонтажа и заделку отверстий.
- Подготовьте новый проём: выведите питание к месту короба и к точке выключателя, вскройте гипсокартонные откосы, освободите зону работ.
- Смонтируйте защиту на новом адресе до вывоза товара — пусть первой закроется новая витрина.
- Демонтируйте старую конструкцию аккуратно, с маркировкой узлов, и сразу заделайте следы крепления.
- Примите работу на новом месте: ровный ход без рывков и шума, плотное прилегание к полу, корректные крайние положения, рабочие замки и ригели, переданные ключи и пульты.
Как получить однозначный ответ по вашему переезду
Однозначное «переносим / частично / делаем новое» рождается только из сопоставления двух проёмов с паспортом конкретной конструкции. По телефону такой вердикт не выносят: решают сантиметры притолоки и состояние узлов, которых на фото не видно. «Кардинал-Альянс» работает с 1997 года, у компании собственное производство в Москве, и в переезде это особенно выручает — недостающие направляющие, короб или ламели той же системы изготовят под ваш новый проём, а не подберут «что-то похожее». Варианты полотна, схемы монтажа и комплектации под торговый фасад собраны на странице рольставни для магазина; там же разница между сплошными и решётчатыми решениями для витрины. Если прежняя конструкция всё-таки не подойдёт, новую рассчитают по тем же размерам, которые замерщик снял на объекте, и ехать второй раз не придётся.
Опишите задачу по переезду — адреса, размеры проёмов, что стоит сейчас: свяжитесь с «Кардинал-Альянс», и замерщик приедет на оба объекта по Москве и области, чтобы оценить возможность переноса и стоимость подходящего решения.
