Металлическая решётка на окне не отменяет рольставню. Вопрос в другом: хватит ли глубины проёма, не упрётся ли полотно в кованые завитки и куда выводить управление, если снаружи всё занято решёткой. Ответ вы соберёте сами — по собственным замерам, по типу решётки и по четырём схемам компоновки, из которых конкретному проёму обычно подходит одна. Сценарии здесь типично московские: первый этаж панельного дома с приваренной решёткой, цоколь частного дома, окно магазина с кованой решёткой на фасаде.
Три плоскости в одном проёме: от чего зависит совместимость
Створка с ручкой и петлями, прутья решётки, полотно рольставни в направляющих — три слоя, разнесённые по глубине проёма. Полотно ходит вверх-вниз в шинах и при движении слегка гуляет: ламели соединены шарнирно, на ветру и на разгоне вся лента играет. Если между тыльной стороной полотна и прутьями нет свободного хода, вы получите стук на каждом цикле, задиры порошкового покрытия на ламелях и быстро разбитые концевые заглушки. Дребезг слышно в комнате даже при закрытом окне.
Называть величину зазора заочно бессмысленно: она складывается из монтажной глубины конкретной шины, толщины ламели выбранного профиля и вылета короба. У роллформированных профилей серии AR и у экструдированного антивандального AG-77 эти размеры разные, и указаны они в паспорте системы — сверяйтесь с ним или с расчётом на замере, а не с цифрами, найденными на форуме. Критерий на месте предельно простой: закрытое полотно не должно касаться самой выступающей точки решётки нигде по высоте проёма — ни декоративных завитков, ни сварных накладок в углах.
Про третью плоскость, створку, вспоминают в последнюю очередь. Окно, которое открывается внутрь, решётке снаружи не мешает, зато рольставня, поставленная изнутри комнаты, встанет ровно на пути открывания. При наружном монтаже проверяйте обратное: куда выходит оконная ручка и не упирается ли в неё направляющая, когда створка закрывается. Дальше в очереди на конфликт — москитная сетка: рамочную в проёме с решёткой и рольставней чаще всего переносят на внутреннее крепление или меняют тип. Выясните это первым, до подписания заказа.
Есть и хорошая новость: снимать решётку в подавляющем большинстве случаев не приходится. Решётка и рольставня работают в разных слоях защиты — первая держит статическую нагрузку и не даёт вырвать проём, вторая закрывает окно от обзора, солнца и быстрого взлома стеклопакета. Совместить их мешает не сам факт решётки, а нехватка глубины проёма или выпуклая ковка, торчащая на ладонь от плоскости прутьев.
Замер окна с решёткой: что измерить и записать до заказа
Здесь снимают не два размера, а карту препятствий. Понадобятся рулетка, угольник, фонарь и телефон для фотографий. Все размеры пишите в миллиметрах и подписывайте, откуда мерили: от четверти, от рамы или от плоскости фасада. Замерщику эти записи экономят половину времени, а вам — риск переделки уже сваренного изделия.
- Ширина и высота проёма — по три точки на каждый размер: по краям и по центру. И панель, и кирпич почти всегда дают расхождение; рабочим станет наименьший размер, потому что полотно обязано проходить свободно по всей высоте, а не только под коробом.
- Глубина проёма от плоскости фасада или наружного откоса до наружной плоскости решётки. Ключевое число: именно оно показывает, поместится ли рольставня в проём перед решёткой или короб придётся выносить на фасад над проёмом.
- Самая выступающая точка решётки — найдите её и замерьте отдельно. У кованых это завитки и пики, у сварных — накладные полосы и наплывы швов. Ориентир для расчёта они, а не ровная плоскость прутьев.
- Тип решётки: глухая или распашная, и в какую сторону идёт створка. Запишите радиус открывания — направляющие, заведённые в проём, вполне способны отнять у створки последние сантиметры хода.
- Вылет отлива и его уклон. Отлив почти всегда конфликтует с низом направляющих: его либо подрезают, либо меняют на укороченный, либо шины ставят до него.
- Расстояние от верха проёма до балконной плиты, козырька, декоративного карниза, фасадного светильника. Короб встаёт вверху, и любой выступ над проёмом сужает выбор типа короба.
- Материал стены в местах будущего крепежа: бетон, полнотелый или пустотелый кирпич, газоблок, фасад с утеплителем и штукатуркой. От этого зависит анкеровка, а на утеплённом фасаде — ещё и необходимость закладных.
- Фотографии: окно целиком снаружи и изнутри плюс два-три крупных кадра узлов — угол решётки, отлив, оконная ручка, откос. Прикладывайте их к заявке, предварительный расчёт пойдёт заметно быстрее.
- Сторона управления: где вам удобнее лента, кардан или выключатель. При наружной решётке вывод внутрь делают через раму или откос, и точку прохода лучше согласовать до монтажа, а не в день установки.
Если какой-то размер снять не вышло — скажем, до верха проёма на втором этаже вы просто не дотягиваетесь, — не додумывайте. Ошибка по высоте вылезает уже на объекте: короб не встаёт под перемычку, а полотно к этому моменту сварено и покрашено. Поэтому финальные размеры для производства снимает замерщик, а ваши цифры нужны для предварительного расчёта и выбора схемы. Прикинуть порядок стоимости по своим числам можно заранее в калькуляторе JRM.
Четыре схемы компоновки: где встанет рольставня относительно решётки
Выбор диктуют глубина проёма и тип решётки, а не эстетические предпочтения заказчика. У каждого варианта свои условия применимости, и они довольно жёсткие.

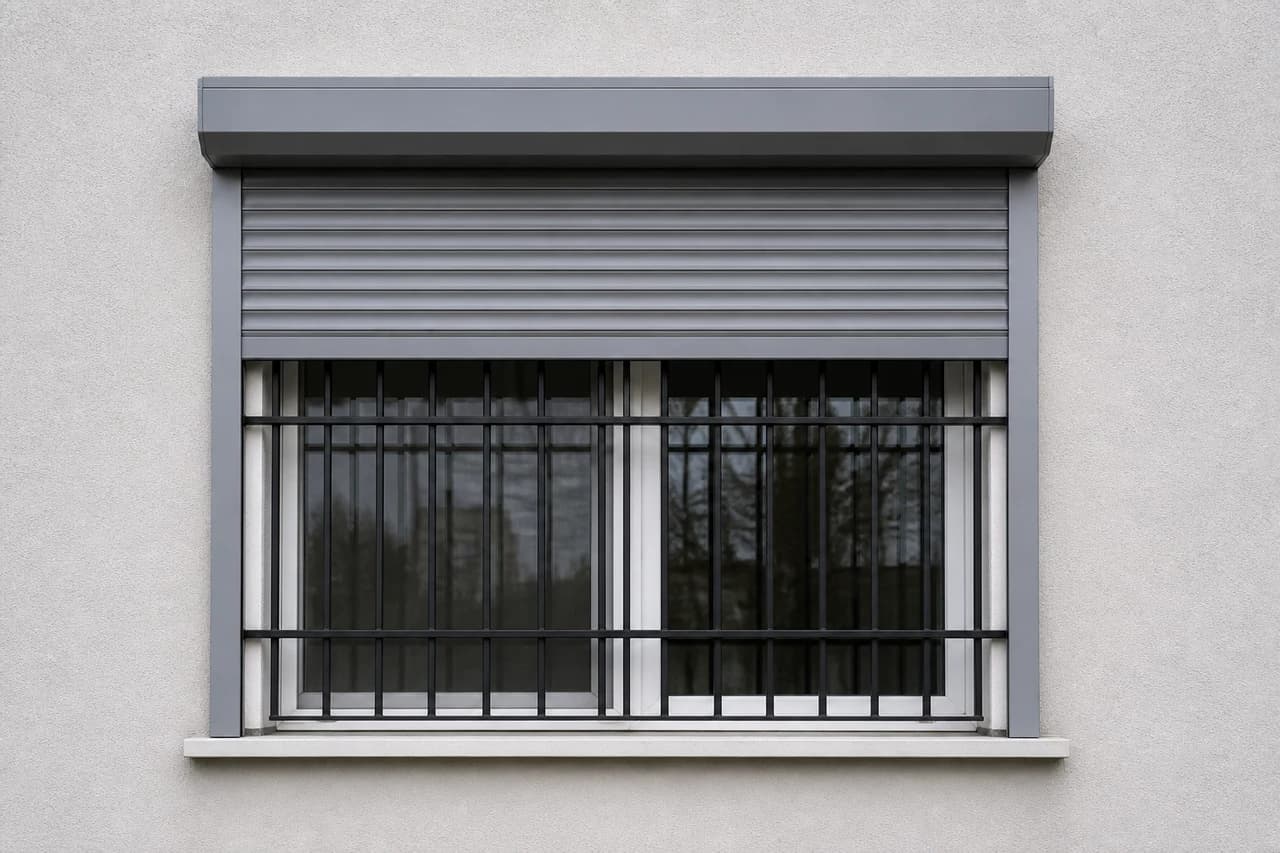

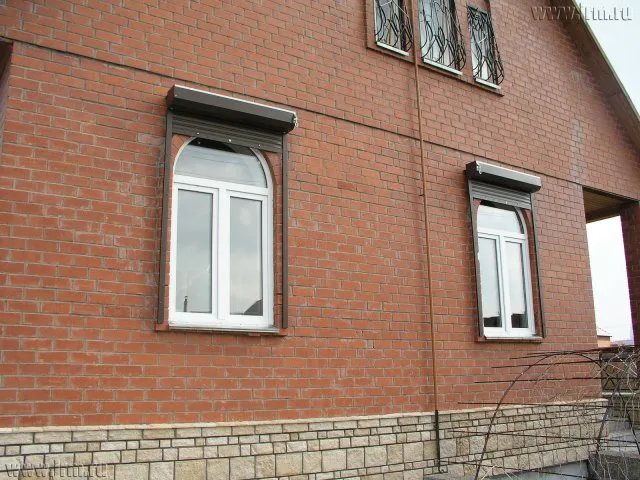

Накладной монтаж снаружи, полотно перед решёткой
Рабочая лошадка для окон с приваренной решёткой: короб садится на фасад над проёмом, направляющие — на фасад по бокам, полотно опускается перед решёткой и в проём не заходит вовсе. Глубина проёма при такой схеме не имеет значения, решётку трогать не нужно. Расплата — короб виден снаружи, ему требуется ровная опорная плоскость, а шинам — запас стены по бокам. На цоколе, на частном доме и на торговом фасаде схема работает отлично; на историческом фасаде или там, где внешний вид дома находится в ведении управляющей организации, вопрос стоит закрыть до заказа. Устройство самого накладного узла подробно разобрано в отдельном материале сайта, здесь важен только критерий выбора.
Монтаж в проём перед решёткой
Короб и направляющие уходят внутрь проёма, полотно идёт в свободном слое между решёткой и наружной плоскостью стены. Фасад остаётся чистым, но за это придётся заплатить глубиной: нужно место под короб по высоте проёма, место под шину по глубине и рабочий зазор до прутьев. В панельных домах, где решётку варили почти вровень с наружной плоскостью, вариант отпадает сразу. Проверяется он за минуту — замерщик прикладывает к проёму шаблон короба и шины.
Монтаж изнутри помещения
Полотно опускается в комнате, перед оконной рамой. Решётка при этом остаётся снаружи и в геометрии узла вообще не участвует. Схема выручает, когда снаружи места нет, а защита нужна скорее от солнца и чужих глаз, чем от взлома: до стеклопакета внутренняя рольставня вора не остановит, эту роль отрабатывает решётка. Учтите два неудобства — распахнуть створку внутрь при опущенном полотне не получится, а подоконник придётся укорачивать или обходить. Для жилой комнаты это часто перебор, для технического помещения или цокольного окна — нормальный рабочий вариант.
Демонтаж решётки и антивандальная рольставня вместо неё
Ржавая, кривая, приваренная наспех решётка, которая вдобавок перекрывает единственно возможную схему, — повод её снять и закрыть проём одним изделием на экструдированном профиле. Полотно с замками и защитой от подъёма берёт на себя функцию решётки и при этом днём полностью уходит в короб: окно снова выглядит окном, а не тюремным. К такому варианту приходят, когда решётка и без того просится под замену или когда собственнику важно уметь быстро освободить проём. Чем экструдированное полотно отличается от роллформированного, разобрано на странице антивандальных рольставней. Снятие сварной решётки — отдельная работа с болгаркой, пылью и последующим восстановлением откосов; закладывайте её в план и в бюджет заранее.
Не уверены, какая схема подойдёт вашему проёму — вызовите замерщика «Кардинал-Альянс»: специалист приедет с образцами профиля, приложит шаблон короба к вашему окну и на месте скажет, нужно ли снимать решётку. Замер по Москве и области.
Порядок монтажа шаг за шагом
Последовательность ниже описывает самый ходовой случай: накладной монтаж снаружи поверх сохраняемой решётки, первый этаж или цоколь. При монтаже в проём порядок действий тот же, отличаются только точки крепления и подготовка откосов.
- Освободите зону работ: снимите москитную сетку, уберите с подоконника цветы и технику, распахните или снимите створку решётки, если она распашная. Пол в комнате застелите — пыль от сверления фасада отлично находит щели и летит внутрь.
- Горизонталь короба размечайте лазером или гидроуровнем, а не по перемычке проёма. В старом фонде и в панели проёмы горизонтальными бывают редко, и короб, выставленный «по стене», даст перекос полотна и неравномерный износ шин.
- Приложите направляющие, проверьте вертикаль отвесом, отметьте точки крепежа. Обе шины обязаны идти параллельно по всей высоте: расхождение вверху означает, что полотно закусит в верхней трети хода.
- Проверьте зазор до самой выступающей точки решётки — в закрытом положении и в промежуточном. Приложите к плоскости будущего полотна ровную рейку во всю высоту: прутьев и завитков она не должна касаться нигде.
- Отверстия под крепёж сверлите с оглядкой на материал стены: бетон и полнотелый кирпич держат анкер, пустотелый кирпич и блок требуют химической анкеровки или удлинённых распорных элементов с попаданием в тело кладки. Крепёж подбирают по фактическому основанию на месте — универсального списка тут не существует.
- Закрепите короб, выставьте вал и проверьте его горизонталь уровнем до затяжки. Кривой вал наматывает полотно косо и перекашивает нижнюю ламель, а переделывать это потом дороже, чем выставить сразу.
- Установите направляющие, заведите полотно и прогоните его вручную на полный ход два-три раза. Слушайте ход: полотно идёт ровно, без металлического стука о решётку и без скрежета в шинах.
- Доведите нижний узел: отлив подрежьте или замените, нижнюю ламель выставьте так, чтобы она садилась на подставку или на отлив всей длиной. Щель в сантиметр-полтора обнуляет и затемнение, и защиту от косого дождя.
- Выведите управление: ленту, кардан или кабель привода заводят в помещение через раму, откос или заранее подготовленное отверстие. Точку прохода герметизируют — иначе зимой получите сквозняк и промерзающий откос.
- Подключите и настройте привод, если он предусмотрен: верхнее и нижнее положения выставляются по инструкции производителя системы, дальше привязка пульта или выключателя. Варианты управления и их особенности собраны в разделе про управление рольставнями.
- Проведите приёмку: полный цикл открытия-закрытия минимум трижды, отсутствие касаний, работа замков и блокираторов, свободный ход створки решётки и оконной створки, чистота узлов примыкания.
На одно окно обычно уходит несколько часов — при готовом изделии и без сюрпризов в стене. Сюрпризы, впрочем, случаются: пустоты в кладке, скрытая проводка под штукатуркой, рассыпающийся кирпич по краю проёма. Поэтому перед сверлением фасада пройдитесь детектором проводки, особенно вокруг окон: там часто тянут линию на уличный светильник или домофон.
Распашные решётки, доступ и обслуживание окна
Распашная решётка со створкой и замком добавляет к монтажу два вопроса: не заблокирует ли рольставня открывание и как вы будете доставать до замка. Полотно, опущенное перед решёткой, открыть створку не даст — это логично, но означает, что при заклинившей рольставне доступ к распашной секции вы теряете. Механическое дублирование управления здесь дороже стоит, чем на глухом окне: ленточный или карданный привод откроется руками при любом состоянии электрики. Если ставите электропривод, обсудите с замерщиком аварийное ручное открытие для конкретной модели — такая возможность есть не у всех систем, смотрите паспорт.
Окно, которое собственник держит в голове как запасной выход, — история индивидуальная. Пути эвакуации, требования к помещению и согласования лежат за пределами монтажа рольставни: обсуждайте их с проектировщиком объекта или с управляющей организацией до заказа изделия, потому что на этапе замера схема меняется бесплатно, а после установки — нет. С практической стороны надёжно одно: чем меньше в цепочке «изнутри наружу» замков и приводов, которым нужны ключ и электричество, тем быстрее проём открывается в нештатной ситуации.
Обслуживание окна тоже перестраивается. Мыть стеклопакет за решёткой удобно не было и раньше, а после монтажа проще не станет: планируйте мойку при поднятом полотне и открытой створке решётки. Раз в сезон заглядывайте в щель между полотном и решёткой — этот карман исправно копит листву, тополиный пух и уличную пыль, а мусор из него перебирается в направляющие и даёт то самое подклинивание, с которым потом идут в ремонт рольставней. Продуйте шины, протрите ламели мягкой тряпкой без абразивов, проверьте посадку нижней ламели.
Отдельно про наледь. Зазор между решёткой и полотном на северном фасаде за зиму набирает иней и промерзает, если туда затекает вода с отлива или козырька. Проверьте направление стока, и если вода идёт в карман — добавьте отбойник или подрежьте отлив прямо на монтаже. Пять минут, сэкономленные на замере, возвращаются примёрзшим полотном в феврале.
Крепёж, узлы примыкания и вывод управления внутрь
Прочность конструкции задаёт не толщина ламели, а то, во что вкручены направляющие. Панельный фасад и полнотелая кладка закрывают вопрос обычной анкеровкой в тело стены. С пустотелым кирпичом, керамическим блоком и газобетоном сложнее: распорный анкер цепляется за тонкую стенку блока и вылетает при рывковой нагрузке. Там идут в ход химическая анкеровка или закладные пластины, а решение принимают по факту — по пробному сверлению и по поведению бура. Заочно крепёж не назначают, и всякий, кто называет вам конкретный дюбель по телефону, просто гадает.
Утеплённый фасад стоит особняком. Тянуть направляющие сквозь минвату или пенополистирол в штукатурку нельзя — узел просядет за первый сезон. Нужны закладные до несущего слоя и терморазрыв в местах прохода крепежа. Если фасад ещё не утеплён, а рольставни в планах, скажите об этом на замере: закладные ставятся до утепления, и это самый дешёвый момент во всей истории. Потом останется только вскрывать фасад.
Примыкания к откосам и отливу решают судьбу теплоизоляции окна целиком. Направляющая, притянутая к откосу без герметизации, работает мостиком холода и заодно каналом для воды при косом дожде. Стык проходят герметиком по всей длине, отлив либо подрезают, либо ставят новый с заходом под шину, верхнее примыкание короба к перемычке закрывают, чтобы под ним не гулял ветер. На окнах с решёткой добавляется своя мелочь: старые кронштейны решётки часто торчат из откоса и не дают шине встать плотно — их срезают заподлицо либо смещают шину, сохранив зазор до полотна.
Управление при наружном монтаже заводят внутрь тремя путями: через профиль оконной рамы, через откос рядом с рамой или через уже существующее технологическое отверстие. Сверление рамы — работа ювелирная: попасть в камеру со стеклопакетом или в армирующий профиль недопустимо, отверстие обязательно герметизируется. Кабель привода ведут в гофре или кабель-канале, а точку подключения согласуют с электрикой квартиры или дома — параметры линии определяет проект электроснабжения объекта, а не монтажник рольставни. Когда электрики рядом нет, а штробить стены не хочется, механический привод снимает вопрос целиком; сравнение вариантов есть в разделе рольставни на окна.
Ошибки, которые вылезают после монтажа, и чек-лист приёмки
Чаще всего заказывают по размерам проёма, забыв про выступающие элементы решётки. Изделие приходит правильное, а зазора нет: полотно либо цепляет ковку, либо не доходит до низа. Промах виден сразу. Лечится он переносом на накладную схему или срезкой декора, что решётку, мягко говоря, не украшает. Проверять надо на замере, до запуска в производство.
Вторая по популярности беда — направляющие, выставленные по кривому откосу вместо отвеса. Полотно идёт с усилием, лента рвётся, электропривод ловит перегрузку и встаёт на полпути. Третья — короб, посаженный впритык под балконную плиту или козырёк, без доступа к крышке: обслуживать вал и менять ленту потом можно только сняв весь короб. Четвёртая — экономия на нижнем узле, когда ламель садится на отлив неровно и остаётся щель, через которую вечером с улицы отлично видно освещённую комнату.
Пятая ошибка — несогласованный цвет. Решётка чёрная или кованая, рольставня приезжает белая, и окно выглядит собранным из чужих запчастей. Полотно, короб и направляющие красят в единый тон по каталогу RAL, и оттенок логичнее подбирать к цвету решётки или к общему тону фасада; варианты покраски собраны в отдельном материале о цветах, а на замере вам покажут физические образцы. По экрану цвет не выбирают. Совсем.
Приёмку ведите по короткому списку и не отпускайте бригаду, пока не пройдёте его до конца. Прогоните полотно на полный ход трижды и послушайте: посторонний стук о решётку недопустим. Осмотрите ламели на задиры краски — свежая царапина означает касание. Проверьте вертикаль шин уровнем и параллельность полотна плоскости окна. При поднятом полотне откройте створку решётки и оконную створку: обе должны ходить на полный угол. Убедитесь, что стыки шин с откосами загерметизированы, крышка короба снимается, лента или кардан выведены без перегиба. Попросите паспорт на систему и запишите модель профиля и привода — эти данные пригодятся при любом будущем обслуживании. Примеры готовых узлов на разных фасадах есть в портфолио работ.
Готовы посчитать конкретное окно с решёткой — отправьте размеры и фото в расчёт или запишитесь на замер: «Кардинал-Альянс» работает с 1997 года, имеет собственное производство в Москве и выполнил более 5 000 заказов по всем направлениям.
