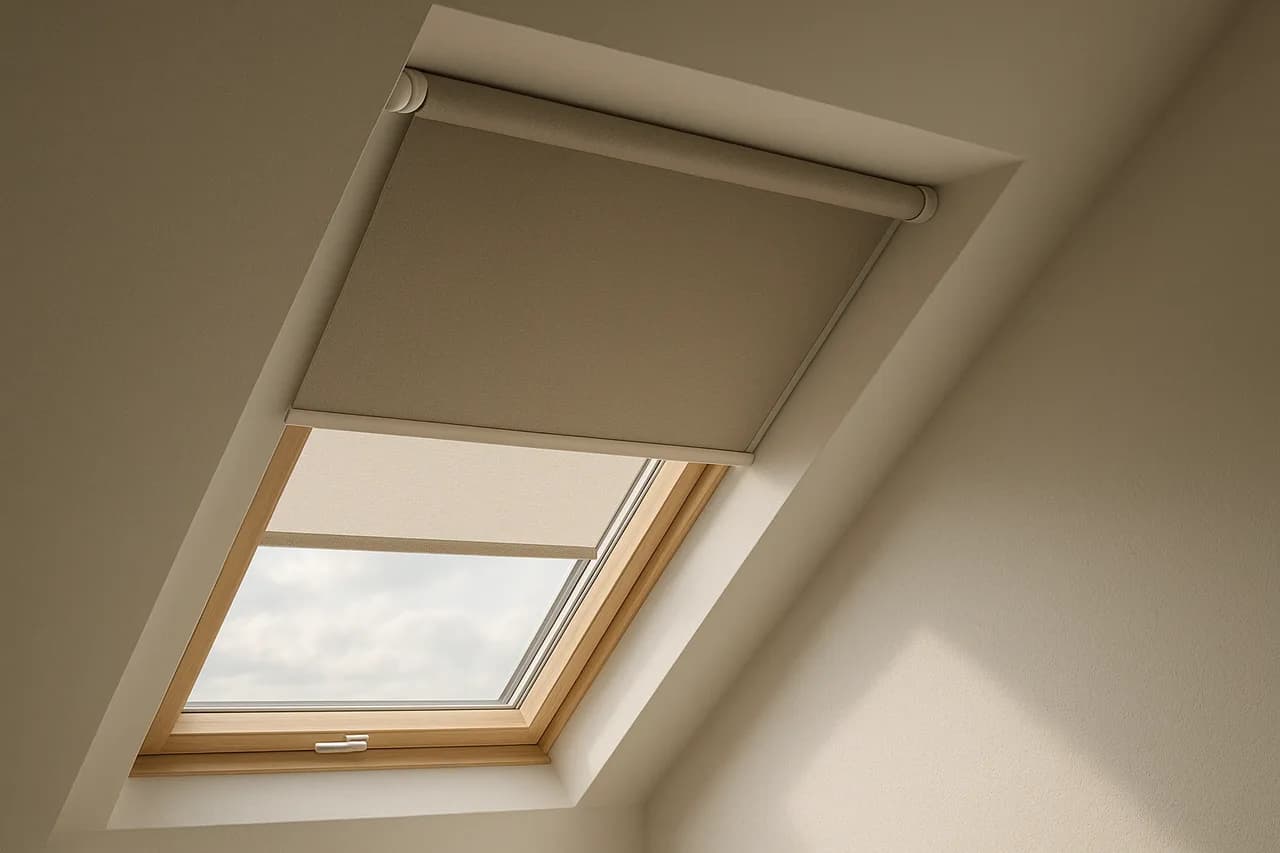

Мансардное окно — это наклонная плоскость, створка, проворачивающаяся при открывании сквозь проём, и ручка где-то под потолком. Обычная сетка тут не живёт. Она либо мешает створке, либо прячет ручку, либо сползает по скату. Выбор в итоге сводится к двум системам (рулонная в кассете или съёмная рамка), к двум базам крепления (коробка окна или плоскость откоса) и к одному условию, о котором чаще всего забывают на замере: до ручки нужно дотягиваться за секунду, не разбирая конструкцию. Плюс замеры. Гипсокартонный откос вслепую сверлить нельзя, и это отдельная история с закладными.
Почему на мансардное окно сетку ставят только с внутренней стороны
Снаружи мансардное окно упирается в скат: оклад, дренажный жёлоб, примыкание к кровельному материалу и полоса, по которой зимой сползает снег, а в марте идёт талая вода. Рамка в этой зоне превращается в ловушку для листвы, хвои и наледи. Крепить её к тому же решительно некуда: трогать оклад — значит вскрывать герметизацию узла. Но главный запрет не в этом. Среднеповоротная створка при открывании крутится вокруг горизонтальной оси — верх уходит наружу, низ заезжает в комнату, — и сетка снаружи попросту заклинит этот поворот, а вместе с ним и режим мытья стекла с разворотом створки. У верхнеподвесных моделей створка откидывается наружу целиком. Итог тот же. Отсюда и устройство всех заводских противомоскитных систем для мансарды: полотно натягивают со стороны помещения, и проём перекрыт при любом положении створки. Обслуживание от этого только выигрывает — снять, промыть и поставить обратно вы сможете со стремянки в комнате, без выхода на кровлю и без вызова подъёмника.
Куда крепиться: коробка окна или плоскость откоса
У внутреннего монтажа два базиса, и от выбора тянется вся геометрия конструкции. Первый — коробка (рама) самого окна: сетка садится вплотную к профилю, повторяет размер светового проёма створки, съедает минимум места. Второй — внутренний откос. У мансардных окон его почти всегда делают расширяющимся: верхняя часть горизонтальная, нижняя строго вертикальная, чтобы тёплый воздух от радиатора шёл вдоль стекла и оно не запотевало. Сетка по откосу перекрывает прямоугольник побольше, зато целиком выходит из зоны поворота створки. Крепление на коробку компактнее и смотрится аккуратнее, но требует арифметики: нижняя кромка створки при открывании идёт внутрь комнаты и вполне может упереться в полотно. Померьте, насколько створка выступает в помещение в рабочем положении, и сравните с вылетом сетки. Зазор либо есть, либо системы на коробке не будет. По откосу спокойнее почти всегда, но там вылезает другая беда: гипсокартон и пластиковые панели саморез держат никак. Значит, закладные бруски, деревянная обрешётка откоса или монтаж в торец коробки. Это решают на замере — по фотографии не угадать.
Ручка сверху и ручка снизу: как расположение меняет выбор системы
Ручка-планка в одних сериях мансардных окон стоит в верхней части створки, в других — внизу. Это не деталь отделки, а развилка при выборе сетки. Верхняя ручка просит систему, у которой полотно идёт снизу вверх: кассета встаёт у нижнего края проёма, планка поднимается к верху, и ручка остаётся свободной, пока полотно не дошло до упора. При нижней ручке кассету вешают наверх, полотно опускается — и ручка оказывается за сеткой, её приходится приподнимать на ладонь, чтобы взяться за створку. Нормальная система позволяет сделать это одной рукой за секунду и держит полотно в любой промежуточной точке. Особая история — окна под высоким потолком, которыми управляют телескопической штангой с крюком. Полотно тут обязано уходить в кассету полностью и не оставлять планку там, куда заводится крюк, иначе штангой вы будете попадать в нижний профиль вместо ручки. Идея «вырезать в полотне окошко под ручку» гуляет по самоделкам и не работает: кромка выреза лохматится, фибергласс расползается по нитям, а комары ходят через отверстие как в дверь. Промах виден сразу.
Рулонная москитная сетка на наклонной плоскости: что обязано быть в конструкции
На вертикальном окне рулонная сетка держится пружиной и весом планки. На скате этой физики нет. Полотно тянет не вниз, а вдоль наклона, и без принудительной фиксации оно либо сползает, либо само уматывается в вал. Поэтому мансардный комплект — не обычная «ролька», а система с боковыми направляющими на всю длину хода, фрикционным тормозом в валу и стопорами на планке: защёлками или магнитами. Направляющие держат кромку полотна и не выпускают её из паза при перекосе, а щёточное уплотнение внутри закрывает боковой зазор. Тормоз оставляет полотно там, где вы его отпустили, — именно он и даёт быстрый доступ к ручке. В паспорте выбранной системы проверьте три пункта: допустимый угол наклона, предельные габариты по ширине и высоте, фиксацию в произвольной точке хода. Комплект с двумя положениями, «полностью открыто» и «полностью закрыто», при нижней ручке измучает вас в первую же неделю. Как устроены кассеты и чем они между собой различаются, показано в разделе рулонных москитных сеток; для мансарды из этой линейки годятся только модели с направляющими и тормозом.
Съёмная рамка на мансарду: когда её достаточно
Каркасная сетка на мансардном окне хороша там, где проветривают редко и подолгу: гостевая спальня, кабинет на чердаке, комната, где окно открывают вечером и закрывают утром. Рамка из алюминиевого профиля с натянутым полотном ставится изнутри и держится либо на поворотных защёлках-«барашках», прикрученных к коробке, либо на магнитной ленте по периметру. Магниты выигрывают в доступе к ручке: отщёлкнули угол или нижнюю кромку, дотянулись до створки, вернули полотно на место. Защёлки крепче при частом снятии и равнодушны к тепловой деформации ленты у окна, которое солнце греет полдня. Чего рамка не терпит, так это крупных размеров в наклонной плоскости: широкое полотно под собственным весом провисает мешком, поэтому при значительной ширине в конструкцию закладывают поперечный импост. Второй минус чисто бытовой — снятой рамке нужно место для хранения, а на мансарде обычно и так тесно. Профиль, типы уголков и логика выбора крепежа расписаны в материалах о рамочных москитных сетках; здесь важно одно — стандартные наружные Z-крепления и плунжеры на мансарду не переносятся, они сделаны под монтаж с улицы.
Полотно: свет, пыль и шерсть в одном проёме
Мансардное окно нередко оказывается единственным источником дневного света в комнате, а любое полотно этот свет забирает. Серый фибергласс стандартной ячейки теряет прозрачности меньше остальных при нормальной защите от комаров и мошки — для мансарды это база. Мелкоячеистые полотна против пыльцы и тополиного пуха плотнее: освещённость приглушают заметно, воздух пропускают хуже, и на верхнем этаже, который и без того перегревается, это чувствуется в первый же жаркий день. Если аллергия делает плотную сетку обязательной, считайте её заранее и не вешайте на все окна мансарды подряд: хотя бы одно оставьте со стандартным полотном под сквозное проветривание. Отдельно про кошек. Риск здесь двойной — створка в наклонной плоскости, а за ней скат, не подоконник соседа. Обычная сетка от веса животного вылетает из паза вместе с полотном, поэтому в детской и в комнате со зверьём ставят усиленное полотно и усиленное крепление — принцип разобран на странице сеток «Антикошка» Pet Screen. Учтите только, что Pet Screen темнее и толще стандартного, и выбирайте между светом и безопасностью осознанно.
Когда неясно, какая система встанет в ваш скат, рассчитайте комплект в калькуляторе или вызовите замерщика «Кардинал-Альянс»: специалист приедет по Москве и области, проверит ход створки и глубину откоса.
Совместимость с затемнением, клапаном и электроприводом
Сетка на мансардном окне редко живёт одна. Рядом чаще всего уже висит рулонная штора блэкаут в боковых направляющих, иногда плиссе, иногда стоит электропривод створки. Направляющие шторы почти всегда прикручены к самой створке — значит, сетке в эту зону заходить нельзя, её базой становится коробка или откос. Померьте, насколько шторные направляющие выступают внутрь комнаты, и добавьте запас на ход планки: сетка, идущая по коробке впритык, будет цеплять кассету шторы при каждом опускании. Вентиляционный клапан у мансардных окон сидит в верхней планке створки и работает при закрытом окне. Когда внутренняя сетка перекрывает весь световой проём, воздух из клапана идёт через полотно, и это плюс — лишний барьер. А вот если сетка закрывает только часть проёма, клапан остаётся вне защиты, и насекомые заходят мимо неё. Проверьте до заказа. При электроприводе выясните, куда уходит рейка привода и как проложен кабель: крепёж кассеты не должен попасть в этот узел, а полотно — упираться в шток при закрывании створки.
Что померить до заказа
Мансардный проём меряют не так, как обычное окно: ширины и высоты мало, монтаж внутренний, и всё решает глубина. Снимите размеры в трёх точках по каждой стороне — верх, середина, низ — и в заказ отправляйте наименьшее значение, иначе кассета в проём не войдёт. Дополнительно зафиксируйте:
- Ширину и высоту светового проёма по коробке — по три замера на каждую, в заказ идёт минимум.
- Глубину от плоскости откоса до внутренней грани коробки — по ней ясно, есть ли место под кассету.
- Вылет створки в комнату при полном открывании — этот габарит и решает, можно ли крепиться к коробке.
- Положение ручки: верх или низ створки, плюс расстояние от неё до кромки коробки.
- Наличие и вылет направляющих рулонной шторы, кассеты затемнения, деталей привода.
- Материал откоса: дерево, ГКЛ, пластиковая панель — от него зависит крепёж и нужда в закладной.
- Угол наклона окна — его сверяют с допустимым диапазоном конкретной рулонной системы по паспорту.
Диагонали проёма тоже пригодятся. Расхождение выдаёт перекос, а в наклонной плоскости перекос немедленно вылезает клином полотна в направляющих. Если разница заметная, каркасную рамку делают по факту, а не по идеальному прямоугольнику, либо переносят базу крепления на откос.
Порядок монтажа шаг за шагом
Работать удобнее вдвоём — и до того, как под окном появится мебель. Стремянку ставьте так, чтобы верхний угол проёма оказался в руках без вытягивания. Сверлить в неудобной позе на наклонной плоскости — прямой путь к сорванному сверлу и дырке не там, где надо.
- Освободите проём: снимите рулонную штору или поднимите и зафиксируйте её вверху, уберите занавеси, застелите пол под окном.
- Откройте створку и найдите её вылет: карандашом поставьте на откосе метку в крайней точке, куда доходит нижняя кромка при полном повороте.
- Выберите базу крепления: метка от створки попала на будущую плоскость сетки — переносите монтаж на откос; не попала — крепитесь к коробке.
- Найдите основание под крепёж: простучите откос, нащупайте закладные бруски или обрешётку; в чистый ГКЛ саморез кассеты не заводите.
- Приложите кассету и направляющие насухо, выставьте по уровню относительно коробки, наметьте отверстия шилом или карандашом.
- Просверлите отверстия сверлом по материалу основания, диаметр берите по паспорту комплекта, и посадите кассету на два крайних самореза.
- Проверьте геометрию: вытяните полотно до середины хода, убедитесь, что кромка идёт в пазу без клина, и только после этого затяните остальной крепёж.
- Поставьте стопоры планки в положении «закрыто» так, чтобы полотно было натянуто без волны и не давило на створку.
- Прогоните десять циклов: вниз-вверх, каждый раз фиксируя полотно в промежуточном положении на уровне ручки.
- Откройте и закройте окно при закрытой сетке: створка не должна касаться полотна ни в одной точке хода. Касается — уменьшайте вылет или переносите базу.
- Выметите стружку из направляющих кистью или пылесосом: абразив в пазу быстро съедает щётку и полотно.
Съёмная рамка ставится проще: разметить защёлки или наклеить магнитную ленту по обезжиренному основанию, приложить рамку и проверить прилегание по всему периметру без просветов. Просвет в углу — входной коридор для мошки; лечится подкладкой или переносом одной защёлки.
Ошибки, из-за которых мансардную сетку снимают через месяц
Лидер по частоте — крепление в гипсокартонный откос без закладной. Кассета с полотном живёт под переменной нагрузкой, каждый подъём дёргает крепёж, дюбель-бабочка разбивает лист, и через пару недель конструкция висит с перекосом, а полотно клинит. Следом идёт невнимание к ходу створки: сетку аккуратно ставят на коробку, при первом же открывании створка утыкается в полотно и продавливает его, пока кромка не выйдет из паза. Третья беда — обычная рулонная система для вертикальных окон, приделанная к скату: без тормоза и направляющих полотно уезжает и не держится там, где нужно. Четвёртая — плотное пыльцезащитное полотно на единственном окне комнаты: летом мансарда перегревается, воздухообмен через мелкую ячейку падает, и сетку в итоге держат поднятой круглые сутки. Пятая — вырез в полотне ради доступа к ручке: экономия на пять минут и комары на весь сезон. Шестая — монтаж без оглядки на шторные направляющие; два механизма в одной плоскости мешают друг другу, и снимают тот, который поставили позже. Седьмая — рулонная сетка, оставленная на зиму в опущенном положении: полотно круглый год под нагрузкой, а конденсат с наклонного стекла стекает прямо на планку. На холодный сезон полотно поднимают в кассету, а съёмную рамку снимают и хранят плашмя.
Уход, сезонность и что делать при перекосе
Мансардная сетка пылится сильнее фасадной: ей достаётся и уличная пыль, и та, что поднимается к потолку внутри комнаты. Раз в сезон пройдите полотно мягкой щёткой или пылесосом с насадкой, без нажима, а направляющие протрите изнутри сухой кистью. Щётка в пазу должна оставаться чистой, иначе ход становится тугим и полотно ведёт. Мокрая мойка рулонного полотна делается только в развёрнутом виде, а сматывают его строго сухим: свёрнутая влажная сетка потом отдаёт полосами и запахом. Методика мойки и замены полотна на каркасной рамке разобрана в отдельном материале; здесь добавлю одно — на мансарде всё то же самое, только со стремянки и с рукой, страхующей конструкцию. Пошло клином — проверяйте сначала не сетку, а базу: скорее всего, разболтался один крепёж кассеты или просела закладная. Подтяжка и повторная выверка по уровню закрывают вопрос в большинстве случаев. Если клин остаётся при ровной кассете, перекошен сам проём, и тогда систему переставляют на откос с прокладками. Мансардные и нестандартные проёмы есть в подборке выполненных работ, а весь перечень конструкций — в каталоге москитных сеток.
