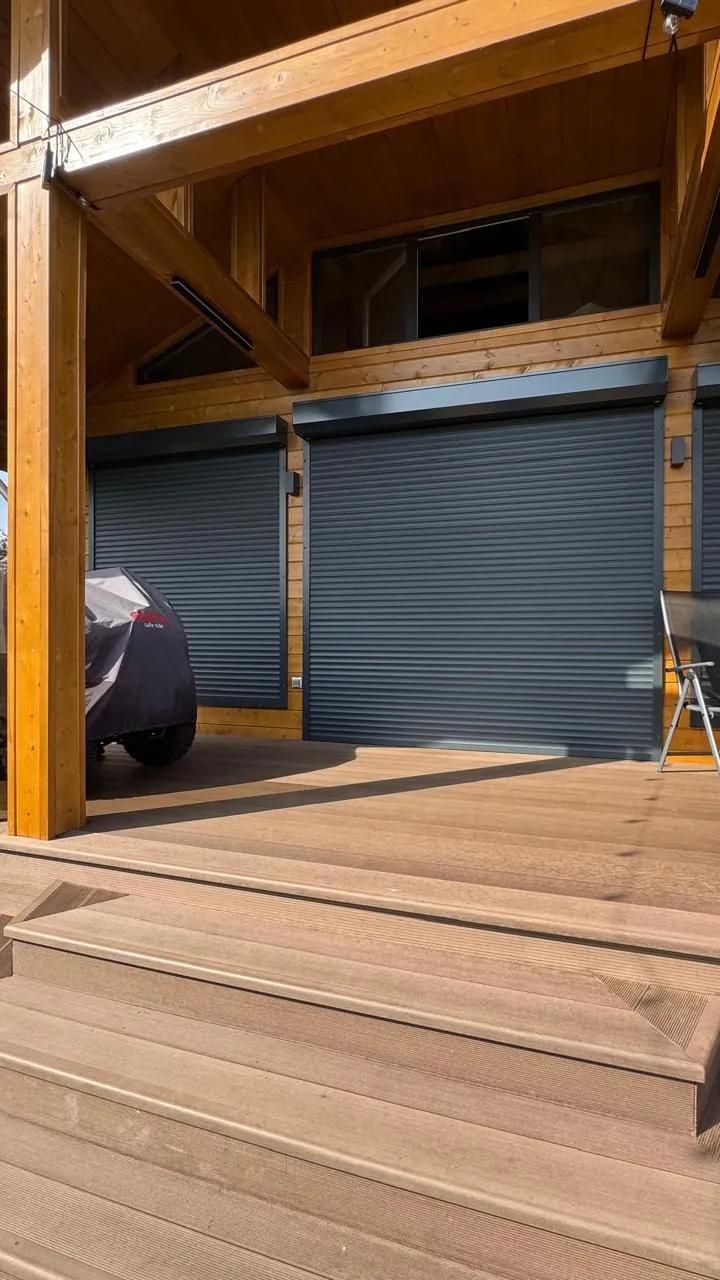

Когда заказчик приходит с проёмом 4×3 метра и просит рольставни «как у соседа на окне», начинается главный разговор инженера и клиента — о физике материала. Профиль роллеты — это не бесконечная лента: у каждого типа есть жёсткий потолок по ширине и высоте, после которого полотно начинает прогибаться, заедать в направляющих или ломаться при первом сильном ветре. Ниже — конкретные цифры по профилям, методика расчёта нагрузок и нюансы монтажа, которые определяют, где проходит граница возможного.
От чего зависит предельный размер полотна
Максимальные габариты рольставней складываются из четырёх параметров: тип профиля (роликовая прокатка или экструзия), толщина стенки ламели, материал (алюминий или сталь) и тип привода. Чем тяжелее и шире полотно, тем больше требований к валу, подшипникам и креплению короба.
Дополнительно учитывается ветровая зона. Для Москвы и области это II ветровой район по СП 20.13330 — расчётное давление 30 кгс/м² для зданий высотой до 10 м и до 48 кгс/м² для верхних этажей высоток. Полотно шириной 3 метра при шквалистом ветре получает нагрузку до 450 кгс — её должны выдержать и ламели, и направляющие.
- Тип профиля — роликовый (PA), экструдированный (AE/AER), стальной
- Высота ламели — от 37 до 77 мм
- Толщина металла — 0,22–0,45 мм для роликовых, 0,9–1,2 мм для экструдированных
- Заполнение — пенополиуретан или пустотелый профиль
- Тип привода — пружинно-инерционный, ленточный, карданный, электропривод
Таблица максимальных размеров по типам профилей
Приводим ориентиры по основным сериям профилей, которые применяются на рынке Москвы в 2026 году. Цифры даны для стандартных условий — обычное остекление, ветровая зона II, монтаж до 25 метров от земли.
Роликовые профили (для жилых проёмов)
- PA37 (37 мм, алюминий с ППУ) — макс. ширина 2,0 м, высота 2,2 м, площадь до 3,5 м²
- PA45 (45 мм) — ширина до 2,6 м, высота до 2,8 м, площадь до 6 м²
- PA52 (52 мм) — ширина до 2,9 м, высота до 3,0 м, площадь до 7,5 м²
- PA55/PA56 — ширина до 3,2 м, высота до 3,2 м, площадь до 9 м²
- PA77 (77 мм усиленный) — ширина до 4,0 м, высота до 3,5 м, площадь до 12 м²
Экструдированные профили (для коммерции и гаражей)
- AER44 (алюминий экструзия 44 мм) — ширина до 4,0 м, высота до 4,0 м
- AER55/AG56 — ширина до 5,5 м, высота до 5,0 м, площадь до 22 м²
- AER77 — ширина до 7,0 м, высота до 6,0 м, площадь до 30 м²
- Стальной профиль 100–120 мм — ширина до 9–10 м, высота до 8 м (промышленные ворота-роллеты)
Перфорированные ламели (например, AGP/AER-P с отверстиями для витрин) снижают предельные габариты примерно на 15–20% — отверстия уменьшают момент сопротивления сечения.
Расчёт ветровой и весовой нагрузки
Перед заказом крупногабаритного полотна делается два расчёта: нагрузка на ламель и нагрузка на короб с валом. Ветровое давление q = q₀ × k × c, где q₀ — нормативное давление (30 кгс/м² для Москвы), k — коэффициент высоты, c — аэродинамический коэффициент (для глухой плоскости ≈ 1,2).
Пример: рольставни 3×3 м на втором этаже частного дома. Площадь 9 м², расчётная нагрузка q = 30 × 1,0 × 1,2 = 36 кгс/м², суммарно 324 кгс. Роликовый профиль PA55 выдерживает до 40 кгс/м² на пролёт 3 м — проходит с запасом 10%. PA52 на этом проёме уже работает на пределе.
Вес полотна считается проще: алюминий с ППУ — 4–4,5 кг/м², экструзия — 8–11 кг/м², сталь — 11–14 кг/м². Полотно 5×4 м из AER55 весит около 200 кг — это требует усиленного вала диаметром 70 мм и электропривода от 80 Нм.
Когда нужен электропривод и какой мощности
Ручное управление (лента, шнур, ворот) применимо до площади полотна 2,5–3 м² и веса 12–15 кг. Карданный редуктор тянет до 6 м² и 25 кг. Дальше — только электропривод.
- До 15 кг — пружинно-инерционный механизм или ленточный смотчик
- 15–25 кг — карданный редуктор с аварийным ручным выводом
- 25–60 кг — электропривод 10–20 Нм (стандартные оконные рольставни с электрикой)
- 60–120 кг — привод 30–50 Нм, обязательно вал диаметром 60 мм
- Свыше 120 кг — промышленный привод 80–230 Нм, вал 70–102 мм, трёхфазное питание
Для крупных полотен от 15 м² применяются приводы с концевыми выключателями и защитой от препятствий по ГОСТ Р 51241. На воротных рольставнях обязательна фотоэлемент-завеса безопасности.
Монтажные ограничения: короб, направляющие, проём
Даже если профиль теоретически выдерживает 4 метра ширины, монтаж может упереться в физику короба. Короб — это полотно в свёрнутом виде, его диаметр зависит от высоты проёма и толщины ламели.
- PA37 при высоте 2,2 м — короб 165 мм
- PA45 при высоте 2,5 м — короб 180–205 мм
- PA55 при высоте 3,0 м — короб 250 мм
- PA77 при высоте 3,5 м — короб 300 мм
- AER55 при высоте 5 м — короб 360 мм
- AER77 при высоте 6 м — короб 400–450 мм
Если над проёмом нет места для короба нужного размера — придётся либо уменьшать высоту полотна, либо встраивать короб в нишу (накладной монтаж меняется на встроенный). В кирпичных и панельных домах Москвы часто встречается ограничение в 200–220 мм над окном — это «потолок» для PA45.
Направляющие тоже имеют пределы. Стандартный П-образный профиль 22×24 мм держит полотно шириной до 2,2 м. Для 3 м нужен усиленный профиль 33×42 мм, для 4 м — 55×60 мм с внутренним стальным армированием. На полотнах от 5 м применяется двойная направляющая или промежуточные стойки.
Что делать, если проём больше предельного размера
Когда габариты выходят за рамки одной секции, есть три рабочих варианта.
- Деление на секции — два или три полотна в общем коробе или раздельных, с промежуточной стойкой 60–80 мм. Стандартное решение для витрин 6–9 м
- Переход на промышленные ворота-роллеты со стальным профилем — до 10 м ширины и 8 м высоты
- Комбинирование с другими защитными системами — например, рольставни на окнах + секционные ворота на проезде
Промежуточная стойка для секционирования крепится к полу анкерами М12 и к перекрытию верхним кронштейном. Это снимает с ламелей нагрузку при пролётах от 4,5 м и позволяет применять менее массивные профили.
Особенности для Москвы и Подмосковья
Климатическая нагрузка в регионе складывается из ветра, обледенения и температурных деформаций. Алюминиевая ламель длиной 4 м при перепаде от −30 до +35 °C меняет длину на 6 мм — это закладывается в зазоры направляющих.
Для высоток от 16 этажей расчётное ветровое давление вырастает до 48–55 кгс/м². На таких объектах роликовые профили применяются только до 2,5 м ширины, дальше — экструзия. Для коттеджных посёлков в зоне новой Москвы и Подмосковья (открытая местность типа А) добавляется коэффициент 1,1–1,2 к стандартному ветру.
Снеговая нагрузка на рольставни не нормируется напрямую, но если над коробом есть козырёк или эркер — нужно учитывать сход снега и устанавливать защитный отлив над коробом.
Как выбрать профиль под конкретный проём: алгоритм
Чтобы не переплатить за избыточную прочность и не получить заедающее полотно, действуйте по порядку.
- Замерьте ширину и высоту проёма, прибавьте по 80–120 мм с каждой стороны под направляющие при накладном монтаже
- Определите место под короб — измерьте высоту над проёмом
- Посчитайте площадь и сверьте с таблицей профилей
- Учтите ветровую зону и этаж (выше 5 этажа — переход на профиль на класс выше)
- Выберите тип управления исходя из веса полотна
- Заложите запас 10–15% по предельной нагрузке профиля
Для нестандартных проёмов — арочных, трапециевидных, эркерных — расчёт делается индивидуально с учётом фактической геометрии. Замерщик с опытом сразу видит, какие профили проходят по габаритам и монтажным условиям.
Практическая рекомендация
Не подбирайте профиль «впритык» к предельным значениям из каталога — это маркетинговые цифры для идеальных условий. Для жилого окна в Москве рабочий запас составляет 15–20% от заявленного максимума, для коммерческой витрины — 25–30% с учётом интенсивной эксплуатации и парусности. Перед заказом запросите расчёт ветровой нагрузки под конкретный адрес и этаж — это занимает 10 минут, но избавляет от замены полотна через два сезона.
